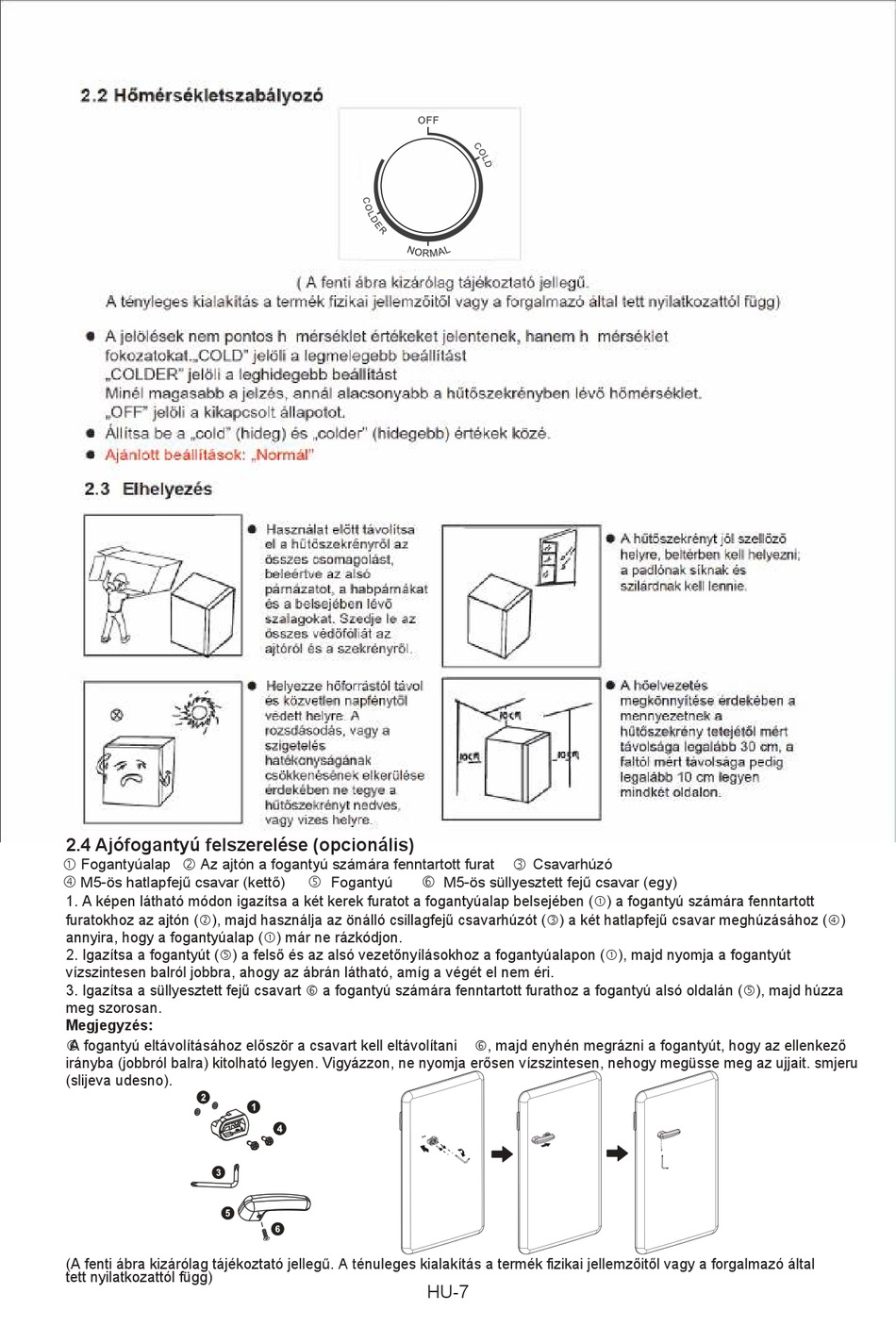

2.4 Ajófogantyú felszerelése (opcionális)
Fogantyúalap
Az ajtón a fogantyú számára fenntartott furat
M5-ös hatlapfejű csavar (kettő)
1. A képen látható módon igazítsa a két kerek furatot a fogantyúalap belsejében () a fogantyú számára fenntartott
furatokhoz az ajtón (), majd használja az önálló csillagfejű csavarhúzót () a két hatlapfejű csavar meghúzásához ()
annyira, hogy a fogantyúalap () már ne rázkódjon.
2. Igazítsa a fogantyút () a felső és az alsó vezetőnyílásokhoz a fogantyúalapon (), majd nyomja a fogantyút
vízszintesen balról jobbra, ahogy az ábrán látható, amíg a végét el nem éri.
3. Igazítsa a süllyesztett fejű csavart a fogantyú számára fenntartott furathoz a fogantyú alsó oldalán (), majd húzza
meg szorosan.
Megjegyzés:
A fogantyú eltávolításához először a csavart kell eltávolítani
irányba (jobbról balra) kitolható legyen. Vigyázzon, ne nyomja erősen vízszintesen, nehogy megüsse meg az ujjait. smjeru
(slijeva udesno).
(A fenti ábra kizárólag tájékoztató jelleg ű. A t énuleges kialakítás a termék fizikai jellemzőitől vagy a forgalmazó által
tett nyilatkozattól függ)
Fogantyú
M5-ös süllyesztett fejű csavar (egy)
, majd enyhén megrázni a fogantyút, hogy az ellenkező
HU-7
Csavarhúzó
