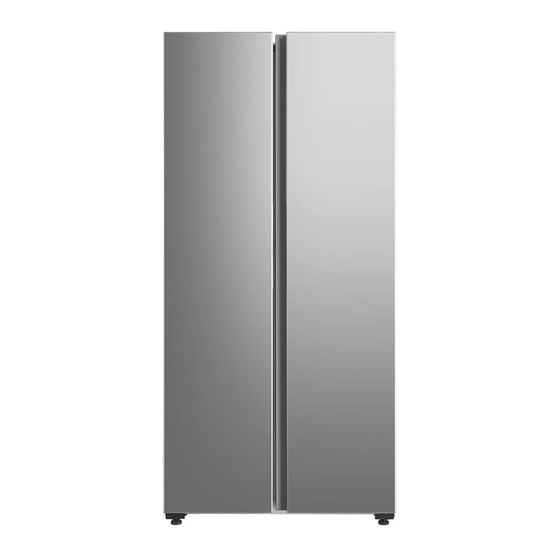

Verwandte Anleitungen für Comfee RCS609IX1
Inhaltszusammenfassung für Comfee RCS609IX1
- Seite 19 EN-16...
-
Seite 20: Inhaltsverzeichnis
INHALT 1 Sicherheitshinweise 1.1 Warnung ..................1-2 1.2 Bedeutungen der Sicherheitswarnsymbole ........3 1.3 Elektrizitätsbezogene Warnungen ..........3 1.4 Warnhinweise zur Verwendung ............. 4 1.5 Warnhinweise zur Platzierung ............ 4-5 1.6 Warnungen für Energie ..............5 1.7 Warnhinweise zur Entsorgung ............5 2 Richtige Verwendung des Kühlschranks 2.1 Platzierung.................. -
Seite 21: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Warnung Warnung : Brandgefahr / brennbare Materialien Dieses Gerät ist für den Einsatz in Haushalten und ähnlichen Anwendungen vorgesehen, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; in Bauernhöfen und bei Kunden in Hotels, Motels und anderen wohnungsähnlichen Umgebungen;... - Seite 22 - Lassen Sie die Einlegeböden an ihrem Platz, damit Kinder nicht so leicht hineinklettern können. Kühlschrank muss von der Stromquelle getrennt werden, bevor Sie versuchen, das Zubehör zu installieren. für das Gerät verwendete Kältemittel und Cyclopentan-Schaumstoff sind brennbar. Wenn das Gerät verschrottet wird, muss es daher von jeglicher Feuerquelle ferngehalten und von einem speziellen Verwertungsunternehmen mit entsprechender Umweltschäden oder andere Schäden zu vermeiden.
-
Seite 23: Bedeutungen Der Sicherheitswarnsymbole
1.2 Bedeutung der Sicherheitswarnsymbole Dies ist ein Verbotssymbol. Die Nichtbeachtung der mit diesem Symbol gekennzeichneten Hinweise kann zu Schäden am Produkt führen oder die persönliche Sicherheit des Anwenders gefährden. Verbotssymbol Dies ist ein Warnsymbol. Es ist erforderlich, die mit diesem Symbol gekennzeichneten Anweisungen strikt zu befolgen;... -
Seite 24: Warnhinweise Zur Verwendung
1.4 Warnhinweise zur Verwendung ● Den Kühlschrank nicht willkürlich zerlegen oder umbauen und den Kältemittelkreislauf nicht beschädigen; die Wartung des Geräts muss von einem Fachmann durchgeführt werden ● Ein beschädigtes Netzkabel muss durch den Hersteller, seine Wartungsabteilung oder entsprechendes Fachpersonal ersetzt werden, um Gefahren zu vermeiden. -
Seite 25: Warnungen Für Energie
Gefrierkammer ● Lagern Sie Bier, Getränke oder andere Flüssigkeiten, die in Flaschen oder geschlossenen Behältern enthalten sind, nicht im Gefrierraum des Kühlschranks; andernfalls können die Flaschen oder geschlossenen Behälter durch das Gefrieren brechen und Schäden verursachen. 1.6 Warnungen für Energie 1) Kühlgeräte arbeiten möglicherweise nicht konstant (Möglichkeit des Abtauens des Inhalts oder zu warme Temperatur im Gefriergutfach), wenn sie über einen längeren Zeitraum unterhalb des kalten Endes des Temperaturbereichs, für den das Kühlgerät ausgelegt ist, aufgestellt werden. -
Seite 26: Richtige Verwendung Des Kühlschranks
2 Richtige Verwendung des Kühlschranks 2.1 Platzierung ● Entfernen Sie vor dem Gebrauch alle Verpackungsmaterialien, einschließlich Bodenpolster, Schaumstoffpolster und Klebebänder im Inneren des Kühlschranks; reißen Sie die Schutzfolie an den Türen und am Kühlkörper ● Von Hitze fernhalten und direkte Sonneneinstrahlung vermeiden. -
Seite 27: Nivellierfüße
2.2 Nivellierfüße Vorsichtsmaßnahmen vor dem Betrieb: Vor dem Betrieb von Zubehörteilen ist sicherzustellen, dass der Kühlschrank vom Stromnetz getrennt ist. Vor dem Einstellen der Nivellierfüße sind Vorsichtsmaßnahmen zu treffen, um Personenschäden zu vermeiden. Schematische Darstellung der Nivellierfüße (Die Abbildung oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab) Abgleichverfahren: a. -
Seite 28: Nivellierungstür
2.3 Nivellierungstür 1) Vorsichtsmaßnahmen vor dem Betrieb: Vor dem Betrieb von Zubehörteilen ist sicherzustellen, dass der Kühlschrank vom Stromnetz getrennt ist. Vor dem Einstellen der Tür sind Vorkehrungen zu treffen, um Personenschäden zu vermeiden. 2) Schematische Darstellung der Nivellierung des Türkörpers Liste der vom Anwender bereitzustellenden Werkzeuge Schraubenschlüssel... -
Seite 29: Ändern Der Beleuchtung
2.4 Ändern der Beleuchtung Der Austausch oder die Wartung der LED-Lampen soll durch den Hersteller, seinen Servicepartner oder eine ähnlich qualifizierte Person erfolgen. 2.5 Beginn der Nutzung ● Lassen Sie den Kühlschrank vor der ersten Inbetriebnahme eine halbe Stunde lang still stehen, bevor Sie ihn an die Stromversorgung anschließen. -
Seite 30: Aufbau Und Funktionen
3 Aufbau und Funktionen 3.1 Hauptkomponenten (Gefrierkammer) (Kühlkammer) LED-Beleuchtung Türfach Glasablage Türfach Türfach Obst- und Gemüsekiste Schublade (Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab) Kühlkammer ● Die Kühlkammer eignet sich für die Lagerung einer Vielzahl von Obst, Gemüse, Getränken und anderen Lebensmitteln, die kurzfristig verbraucht werden, empfohlene Lagerzeit 3 bis 5 Tage. -
Seite 31: Funktionen
3.2 Funktionen Taste einstellen LED1 LED2 LED3 LED4 LED5 LED6 (Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab) 1. Wenn das Gerät zum ersten Mal eingeschaltet wird, dauert die Vollanzeige 3 Sekunden und wechselt dann in die normale Betriebsanzeige;... - Seite 32 5. Einstellung Gefrierschrank Bei der Einstellung der Gefrierraumtemperatur wird die Temperatur bei jedem Drücken der Einstelltaste in der folgenden Reihenfolge durchlaufen. Im Super-Freeze-Zustand leuchten LED1 und LED3 gleichzeitig, Super-Freeze besteht für 24 Stunden, wie unten gezeigt: Empfohlene Einstellungen: Kühlkammer 5 %, Gefrierkammer - 18 %. 6.
-
Seite 33: Wartung Und Pflege Des Kühlschranks
