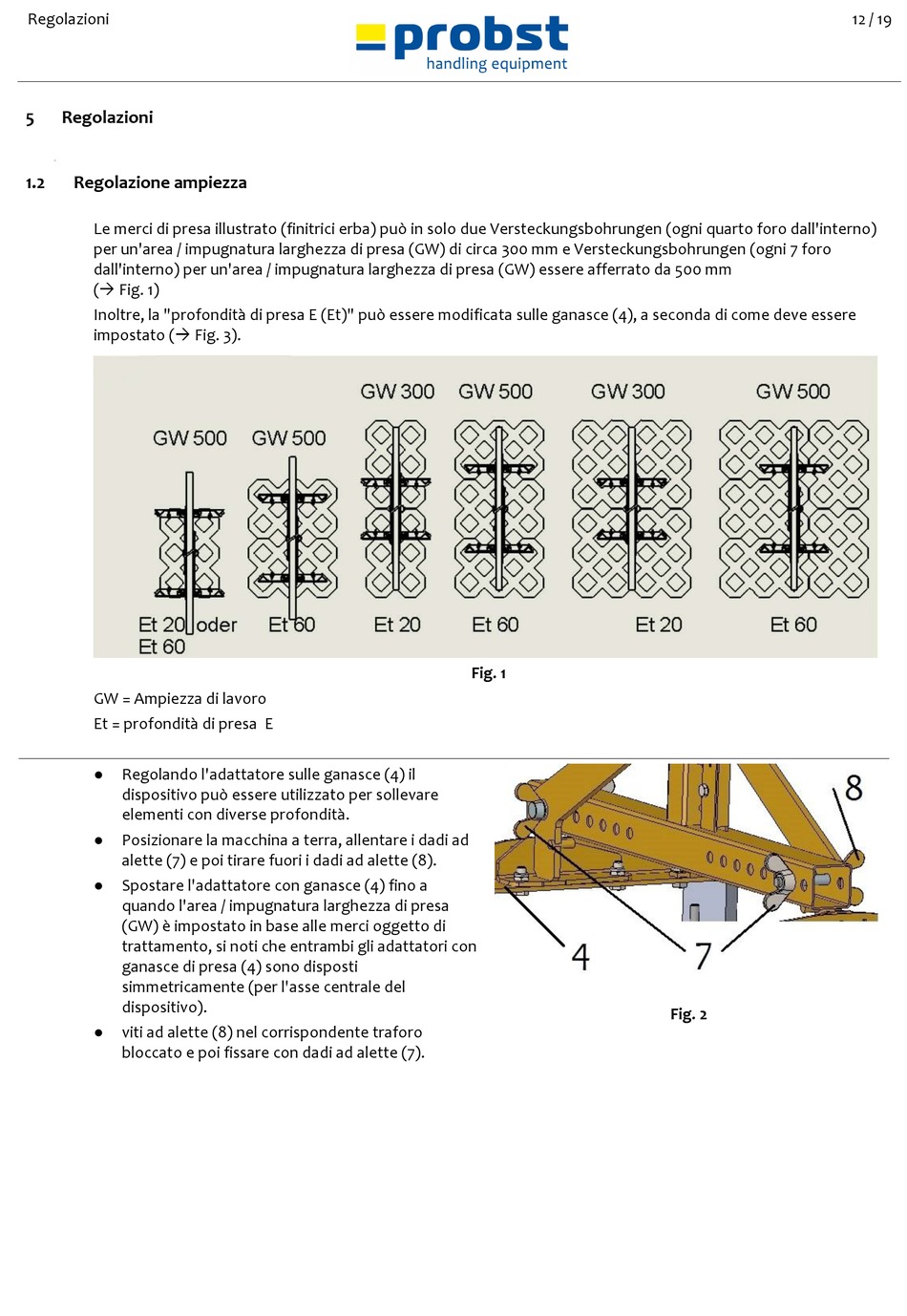

Regolazioni
5
Regolazioni
,00
1.2
Regolazione ampiezza
Le merci di presa illustrato (finitrici erba) può in solo due Versteckungsbohrungen (ogni quarto foro dall'interno)
per un'area / impugnatura larghezza di presa (GW) di circa 300 mm e Versteckungsbohrungen (ogni 7 foro
dall'interno) per un'area / impugnatura larghezza di presa (GW) essere afferrato da 500 mm
( Fig. 1)
Inoltre, la "profondità di presa E (Et)" può essere modificata sulle ganasce (4), a seconda di come deve essere
impostato ( Fig. 3).
GW = Ampiezza di lavoro
Et = profondità di presa E
Regolando l'adattatore sulle ganasce (4) il
dispositivo può essere utilizzato per sollevare
elementi con diverse profondità.
Posizionare la macchina a terra, allentare i dadi ad
alette (7) e poi tirare fuori i dadi ad alette (8).
Spostare l'adattatore con ganasce (4) fino a
quando l'area / impugnatura larghezza di presa
(GW) è impostato in base alle merci oggetto di
trattamento, si noti che entrambi gli adattatori con
ganasce di presa (4) sono disposti
simmetricamente (per l'asse centrale del
dispositivo).
viti ad alette (8) nel corrispondente traforo
bloccato e poi fissare con dadi ad alette (7).
Fig. 1
Fig. 2
12 / 19
