Elektrischer Anschluss
16
6 Elektrischer Anschluss
6.1 Gerät anschließen
6.1.1 Potenzialausgleich
Bei Bedarf Potenzialausgleich über Prozessanschluss oder kundenseitige Erdungsschelle
herstellen.
6.1.2 Versorgungsspannung
12 ... 30 V an einem Gleichstrom-Netzteil
DC
Das Netzteil muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2) und
den jeweiligen Protokollspezifikationen genügen.
Für 4 ... 20 mA gelten die selben Anforderungen wie bei HART. Für Ex-Geräte muss
ein galvanisch getrennter Speisetrenner verwendet werden.
Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind einge-
baut.
6.1.3 Leistungsaufnahme
• Nicht explosionsgefährdeter Bereich: Um die Gerätesicherheit gemäß Norm
IEC/EN 61010 zu erfüllen, muss durch die Installation dafür gesorgt werden, dass der
maximale Strom auf 500 mA begrenzt wird.
• Explosionsgefährdeter Bereich: Beim Einsatz des Messgerätes in einem eigensicheren
Stromkreis (Ex ia) wird der maximale Strom durch das Messumformerspeisegerät auf
Ii = 100 mA begrenzt.
6.1.4 4 ... 20 mA HART

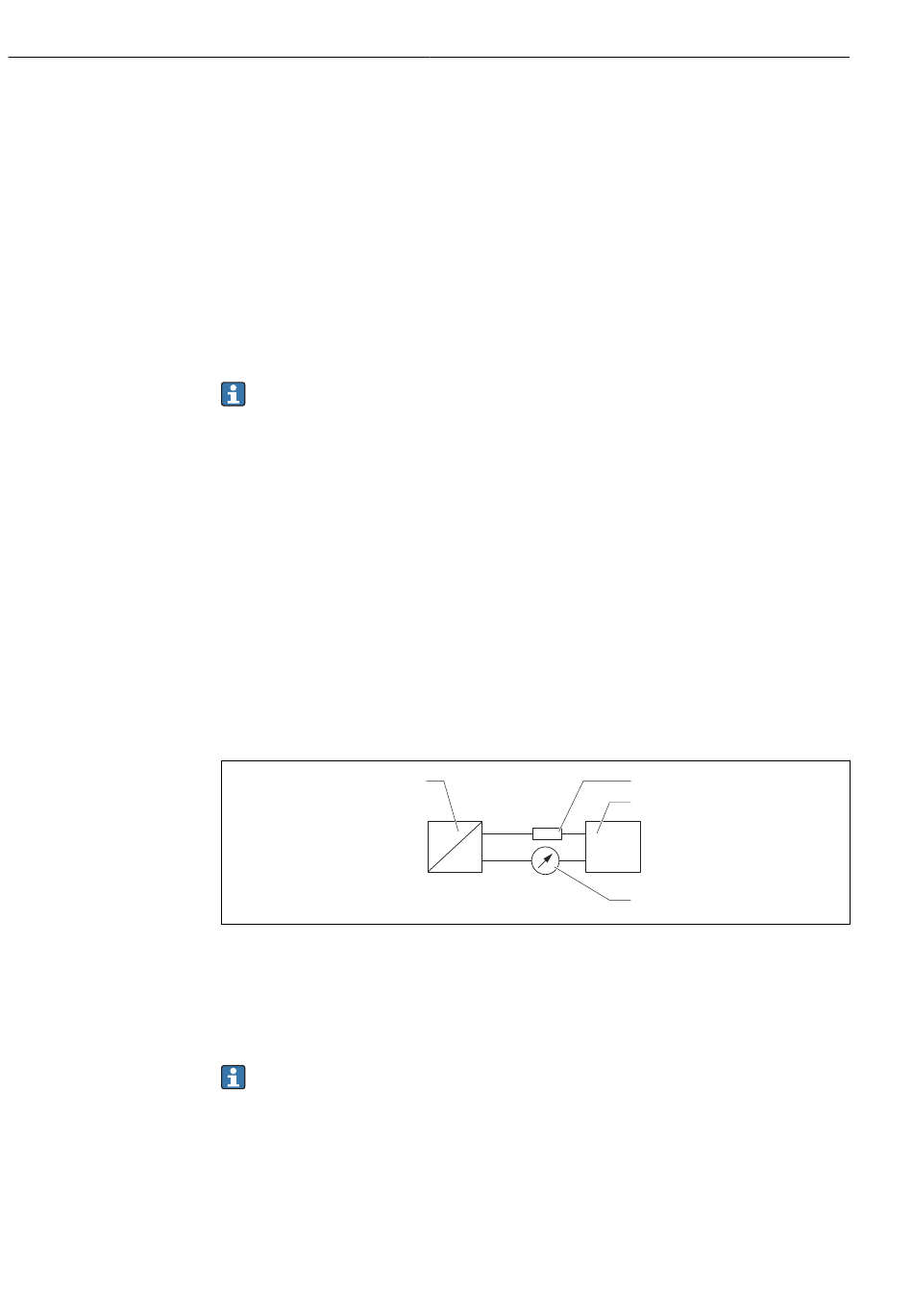

 3 Blockschaltbild HART Anschluss
1 Gerät mit HART Kommunikation
2 HART Kommunikationswiderstand
3 Spannungsversorgung
4 Multimeter oder Amperemeter
Der HART-Kommunikationswiderstand von 250 Ω in der Signalleitung ist bei einer
niederohmigen Versorgung immer erforderlich.
Spannungsabfall berücksichtigen:
Maximal 6 V bei einem Kommunikationswiderstand von 250 Ω
6.1.5 Überspannungsschutz
Das Gerät erfüllt die Produktnorm IEC/DIN EN 61326-1 (Tabelle 2 Industrieumgebung).
Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden
1
+ +
Y
I
- -
mA
Micropilot FMR43 HART
2
3
4
