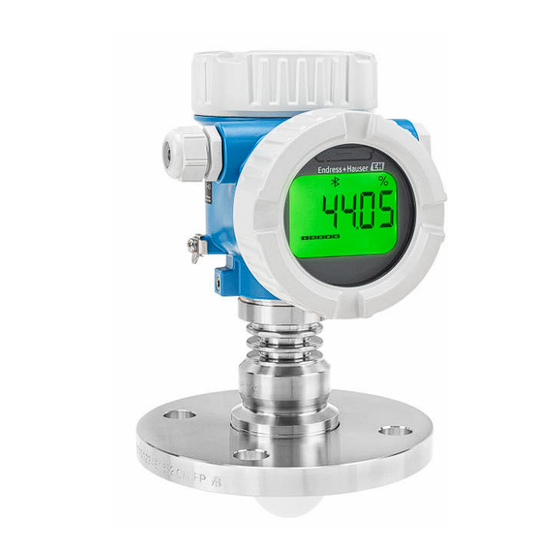

Endress+Hauser Micropilot FMR62B Betriebsanleitung
Freistrahlendes radar hart
Vorschau ausblenden
Andere Handbücher für Micropilot FMR62B:
- Kurzanleitung (36 Seiten) ,
- Technische information (68 Seiten) ,
- Betriebsanleitung (100 Seiten)
Verwandte Anleitungen für Endress+Hauser Micropilot FMR62B
Inhaltszusammenfassung für Endress+Hauser Micropilot FMR62B

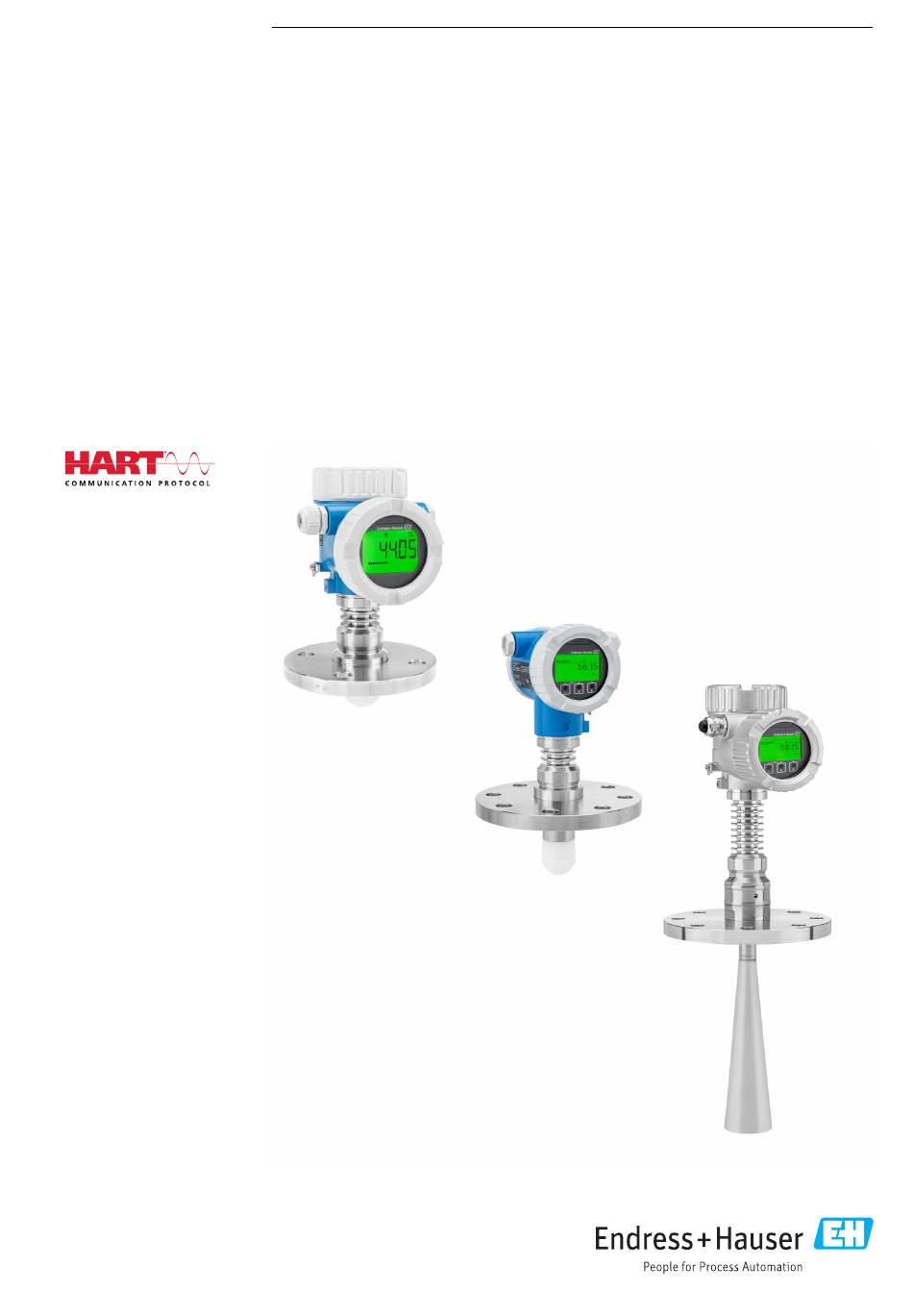

- Seite 1 Products Solutions Services BA02248F/00/DE/01.22-00 71567509 2022-08-01 01.00.zz (Gerätefirmware) Betriebsanleitung Micropilot FMR62B Freistrahlendes Radar HART...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Micropilot FMR62B HART Inhaltsverzeichnis Inhaltsverzeichnis 5.3.3 Antenne PTFE plattiert, frontbündig Hinweise zum Dokument ... . 5 50 mm (2 in) .... - Seite 4 Inhaltsverzeichnis Micropilot FMR62B HART Installations- und Funktionskontrolle ..36 13.2 Ersatzteile ......51 Verbindungsaufbau via FieldCare und Device- 13.3 Austausch .
-
Seite 5: Hinweise Zum Dokument
Micropilot FMR62B HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Abkürzungsverzeichnis
Der MWP wird auf dem Typenschild angegeben. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Manage- ment-Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager ε (DK-Wert) Relative Dielektrizitätskonstante... -
Seite 7: Dokumentation
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple®... -
Seite 8: Grundlegende Sicherheitshinweise
Geräteoberflächen nicht mit spitzen oder harten Gegenständen bearbeiten oder reini- gen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-... -
Seite 9: Arbeitssicherheit
Micropilot FMR62B HART Grundlegende Sicherheitshinweise Mögliche Verbrennungsgefahr bei Berührung von Oberflächen! ‣ Bei erhöhter Messstofftemperatur: Berührungsschutz sicherstellen, um Verbrennungen zu vermeiden. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣ Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen. ‣ Vor dem Anschließen des Geräts die Versorgungsspannung ausschalten. -
Seite 10: Gerätespezifische It-Sicherheit
Grundlegende Sicherheitshinweise Micropilot FMR62B HART um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheits- maßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät spezifische Funktionen. -
Seite 11: Produktbeschreibung
Micropilot FMR62B HART Produktbeschreibung Produktbeschreibung Produktaufbau A0046662 1 Produktaufbau Micropilot FMR62B Elektronikgehäuse Antenne plattiert frontbündig, PTFE, 50 mm (2 in), mit Flansch Antenne plattiert frontbündig, PTFE, 80 mm (3 in), mit Flansch Drip-off Antenne 50 mm (2 in), mit Flansch... -
Seite 12: Warenannahme Und Produktidenti
‣ Device Viewer(www.endress.com/deviceviewer); Seriennummer vom Typenschild manuell eingeben. Alle Angaben zum Gerät werden angezeigt. ‣ Endress+Hauser Operations App; Seriennummer vom Typenschild manuell eingeben oder den 2D-Matrixcode auf dem Typenschild scannen. Alle Angaben zum Gerät werden angezeigt. 4.2.1 Typenschild Auf dem Typenschild werden die gesetzlich geforderten und geräterelevanten Informatio-... -
Seite 13: Lagerung Und Transport
Micropilot FMR62B HART Warenannahme und Produktidentifizierung Lagerung und Transport 4.3.1 Lagerbedingungen • Originalverpackung verwenden • Gerät unter trockenen, sauberen Bedingungen lagern und vor Schäden durch Stöße schützen Lagerungstemperaturbereich Siehe Technische Information. 4.3.2 Produkt zur Messstelle transportieren WARNUNG Falscher Transport! Gehäuse oder Sensor kann beschädigt werden oder abreißen, Verletzungsgefahr! ‣... -
Seite 14: Montage
Montage Micropilot FMR62B HART Montage Generelle Hinweise WARNUNG Verlust des Schutzgrads durch Öffnen des Geräts in feuchter Umgebung! ‣ Gerät nur in trockenen Umgebungen öffnen! 1. Gerät so einbauen oder Gehäuse drehen, dass die Kabeleinführungen nicht nach oben weisen. ... -
Seite 15: Vermeidung Von Störechos
Micropilot FMR62B HART Montage 5.2.2 Vermeidung von Störechos A0031813 Schräg eingebaute, metallische Ablenkplatten zur Streuung der Radarsignale helfen, Stö- rechos zu vermeiden. 5.2.3 Vertikale Ausrichtung der Antennenachse Antenne senkrecht auf die Produktoberfläche ausrichten. Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein oder es können zusätzliche Störsignale auftreten. -
Seite 16: Drip-Off-Antenne Ptfe
Montage Micropilot FMR62B HART Maximale Stutzenlänge H in Abhängigkeit vom Stutzendurchmesser D D 80 … 100 mm (3,2 … 4 in) 1 700 mm (67 in) 100 … 150 mm (4 … 6 in) 2 100 mm (83 in) ≥ 150 mm (6 in) 3 200 mm (126 in) øD... -
Seite 17: Antenne Ptfe Plattiert, Frontbündig 50 Mm (2 In)
Micropilot FMR62B HART Montage 5.3.3 Antenne PTFE plattiert, frontbündig 50 mm (2 in) Die Plattierung der Antenne dient gleichzeitig als Prozessdichtung, zur Montage wird keine zusätzliche Dichtung benötigt. Montage von plattierten Flanschen Für plattierte Flansche folgendes beachten: • Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden. - Seite 18 Montage Micropilot FMR62B HART Montage von plattierten Flanschen Für plattierte Flansche folgendes beachten: • Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden. • Schrauben mit dem erforderlichen Anzugsmoment anziehen (siehe Tabelle). • Nachziehen nach 24 Stunden bzw. nach dem ersten Temperaturzyklus.
-
Seite 19: Gehäuse Drehen
Micropilot FMR62B HART Montage Maximale Stutzenlänge H in Abhängigkeit vom Stutzendurchmesser D D 80 … 100 mm (3,2 … 4 in) 1 750 mm (70 in) 100 … 150 mm (4 … 6 in) 2 200 mm (88 in) ≥ 150 mm (6 in) 3 300 mm (132 in) øD... -
Seite 20: Einbauposition Anzeigemodul Wech
Montage Micropilot FMR62B HART 4 0.7 Nm A0038224 1. Wenn vorhanden: Schraube der Deckelsicherung des Elektronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Transmittergehäuse abschrauben und Deckeldichtung kontrollieren. 3. Entriegelung betätigen und Anzeigemodul herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Maximal 4 × 90 ° in jede Richtung. - Seite 21 Micropilot FMR62B HART Montage WARNUNG Versorgungsspannung eingeschaltet! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird. 1 → 2 → 3 → 4 mm 0.7 Nm A0046831 A0046832 A0046833 ‣ ‣ ‣ Wenn vorhanden: Schraube Displaydeckel abschrauben und Entriegelung betätigen, Anzei-...
-
Seite 22: Schließen Der Gehäusedeckel
Montage Micropilot FMR62B HART 7 → A0048406 A0046928 ‣ ‣ Steckverbindung Anzeige Displaydeckel wieder fest auf Modul in Anschlussraum das Gehäuse schrauben. Wenn anstecken. vorhanden: Schraube der ‣ Anzeigemodul in die Deckelsicherung mit Innen- gewünschte Position stecken, sechskantschlüssel festziehen bis es einrastet. -
Seite 23: Elektrischer Anschluss
Micropilot FMR62B HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Deckel mit Sicherungsschraube Bei Geräten für den Einsatz im Ex-Bereich mit bestimmter Zündschutzart ist der Deckel durch eine Sicherungsschraube verriegelt. HINWEIS Wenn die Sicherungsschraube nicht korrekt positioniert ist, kann der Deckel nicht sicher verriegeln. -
Seite 24: Gerät Anschließen
Elektrischer Anschluss Micropilot FMR62B HART Gerät anschließen A0046659 Einkammer Gehäuse Kunststoff Einkammer Gehäuse Aluminium Zweikammer Gehäuse Zweikammer Gehäuse L-Form Anschlussraumdeckel Gehäusegewinde Die Gewinde des Elektronik- und Anschlussraums sind mit einem Gleitlack beschich- tet. Zusätzliche Schmierung vermeiden. 6.2.1 Versorgungsspannung Die Versorgungsspannung ist abhängig von der gewählten Gerätezulassungsart Ex-frei, Ex d, Ex e 10,5 …... -
Seite 25: Kabelspezifikation
Micropilot FMR62B HART Elektrischer Anschluss 18.5 17.5 16.5 15.5 14.5 13.5 12.5 11.0 10.5 LOOP A0047056 Displaybeleuchtung eingeschaltet, Bluetooth optional einschaltbar Displaybeleuchgung ausgeschaltet, Bluetooth optional einschaltbar Displaybeleuchung ausgeschaltet und Bluetooth nicht aktiv 6.2.2 Kabelspezifikation Bemessungsquerschnitt • Versorgungsspannung 0,5 … 2,5 mm (20 …... -
Seite 26: Überspannungsschutz
Der Überspannungsschutz ist optional über die Produktstruktur als "Zubehör montiert" bestellbar Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1 000 V Leitung gegen Erde... -
Seite 27: Klemmenbelegung
Micropilot FMR62B HART Elektrischer Anschluss 6.2.6 Klemmenbelegung Einkammer Gehäuse A0042594 4 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Zweikammer Gehäuse A0042803 5 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Endress+Hauser... -
Seite 28: Kabeleinführungen
Elektrischer Anschluss Micropilot FMR62B HART Zweikammer Gehäuse L-Form A0045842 6 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.2.7 Kabeleinführungen A0046584 Einkammer Gehäuse Kunststoff Einkammer Gehäuse Alu Zweikammer Gehäuse Zweikammer Gehäuse L-Form Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. -
Seite 29: Schutzart Sicherstellen
Micropilot FMR62B HART Elektrischer Anschluss Geräte mit M12-Stecker A0011175 Signal + nicht belegt Signal – Erde Messgeräte mit Harting-Stecker Han7D – + – Han7D – A0041011 Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D Sicht auf die Steckverbindung am Gerät braun ... -
Seite 30: Anschlusskontrolle
Elektrischer Anschluss Micropilot FMR62B HART HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67, NEMA Type 4X spezifiziert ist. -
Seite 31: Bedienungsmöglichkeiten
Die Einstellung der DIP-Schalter am Elektronikeinsatz hat gegenüber den Einstellun- gen über andere Bedienmöglichkeiten (z. B. FieldCare/DeviceCare) Vorrang. Aufbau und Funktionsweise des Bedienmenüs Der Aufbau der Bedienmenüs von Vor-Ort-Anzeige und den Endress+Hauser Bedientools FieldCare oder DeviceCare unterscheidet sich folgendermaßen: Die Vor-Ort-Anzeige eignet sich, um einfache Anwendungen zu parametrieren. -
Seite 32: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Micropilot FMR62B HART Bei Eingabe eines falschen Freigabecodes erhält der Anwender die Zugriffsrechte der Benutzerrolle Bediener. Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.4.1 Gerätedisplay (optional) Bedienung der optischen Bedientasten durch den Deckel möglich, Gerät muss nicht geöff- net werden. Funktionen: •... -
Seite 33: Bedienung Über Bluetooth® Wireless Technology (Optional)
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Gerät mit Gerätedisplay inklusive Bluetooth • Smartphone oder Tablet mit Endress+Hauser SmartBlue-App oder PC mit DeviceCare ab Version 1.07.05 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. -
Seite 34: Devicecare
7.6.1 Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. DeviceCare stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S FieldCare 7.7.1... -
Seite 35: Systemingetration
Micropilot FMR62B HART Systemingetration Systemingetration Übersicht zu Gerätebeschreibungsdateien • Hersteller-ID: 17 (0x0011) • Gerätetypkennung: 0x11C1 • HART-Spezifikation: 7.6 • DD-Dateien, Informationen und Dateien unter: • www.endress.com • www.fieldcommgroup.org Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert Erster Messwert (PV) Füllstand linearisiert... -
Seite 36: Inbetriebnahme
Inbetriebnahme Micropilot FMR62B HART Inbetriebnahme Alle Konfigurationswerkzeuge bieten einen Assistenten zur Inbetriebnahme, der den Benutzer bei der Einstellung der wichtigsten Konfigurationsparameter unterstützt (Menü Benutzerführung Assistent Inbetriebnahme). Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. -
Seite 37: Via Serviceschnittstelle (Cdi)
9.3.2 Via Serviceschnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Geräteadresse über Software einstellen Siehe Parameter "HART-Adresse" Adresse für den Datenaustausch via HART-Protokoll eingeben. • Benutzerführung → Inbetriebnahme → HART-Adresse •... -
Seite 38: Gerät Konfigurieren
Inbetriebnahme Micropilot FMR62B HART Gerät konfigurieren 9.6.1 Füllstandmessung in Flüssigkeiten 100% A0016933 10 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Referenzpunkt der Messung Distanz Füllstand Parameter "Abgleich Leer" (= 0%) Parameter "Abgleich Voll" (= 100%) 9.6.2 Inbetriebnahme mit Inbetriebnahme Assistent In FieldCare, DeviceCare, SmartBlue und Display, steht der Assistent Inbetriebnahme zur Verfügung, der durch die Erstinbetriebnahme führt. -
Seite 39: Betrieb
Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare, Device- Care oder SmartBlue-App. Es enthält die Assistenten, die mit den Anwendungspake- ten Heartbeat Verification und Heartbeat Monitoring zur Verfügung stehen. Dokumentation zu Heartbeat Technology: Endress+Hauser-Internetseite: www.endress.com → Downloads. Endress+Hauser... -
Seite 40: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Micropilot FMR62B HART Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebung 11.1.1 Allgemeine Fehler Gerät reagiert nicht • Mögliche Ursache: Versorgungsspannung stimmt nicht mit der Angabe auf dem Typen- schild überein Behebung: Richtige Spannung anlegen • Mögliche Ursache: Versorgungsspannung ist falsch gepolt Behebung: Versorgungsspannung umpolen •... -
Seite 41: Diagnoseinformation Auf Vor-Ort-Anzeige
Behebung: Standard-Benutzername ist "admin" und Passwort ist die auf dem Gerätety- penschild angegebene Geräte-Seriennummer (nur wenn das Passwort nicht vorher vom Benutzer geändert wurde) Falls das Passwort vergessen wurde, Endress+Hauser Service kontaktieren (www.addresses.endress.com) Verbindung über SmartBlue nicht möglich • Mögliche Ursache: Falsches Passwort eingegeben Behebung: Korrektes Passwort eingeben;... - Seite 42 Diagnose und Störungsbehebung Micropilot FMR62B HART A0043759 Statussignal Statussymbol mit Diagnoseereignis Störungen, die das Selbstüberwachungssystem des Geräts erkennt, werden als Diagnose- meldung im Wechsel mit der Messwertanzeige angezeigt. X X X X X X X S801 X X X X X X X...
-
Seite 43: Diagnoseereignis Im Bedientool
Micropilot FMR62B HART Diagnose und Störungsbehebung X X X X X X X S801 X X X X X X X A0038013 Statussignal Ereignistext Statussymbol Diagnoseereignis Statussignal Ereignisnummer Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung mit der höchsten Priorität angezeigt. -
Seite 44: Diagnoseliste
Diagnose und Störungsbehebung Micropilot FMR62B HART Anstehende Diagnosemeldungen können außerdem im Parameter Aktive Diagnose ange- zeigt werden. Navigation: Diagnose → Aktive Diagnose 11.7 Diagnoseliste In Untermenü Diagnoseliste können bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt werden. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. - Seite 45 Micropilot FMR62B HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Elektronik und HistoROM 1. Gerät neu starten Alarm fehlerhaft 2. Elektronik und HistoROM austau- schen 3. Service kontaktieren Diagnose zur Konfiguration Datenübertragung fehlge- 1.
-
Seite 46: Ereignislogbuch
Diagnose und Störungsbehebung Micropilot FMR62B HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Sensortemperatur ausser- 1. Umgebungstemperatur prüfen Warning halb Bereich 2. Prozesstemperatur prüfen HART Nebenvariable Überprüfen Sie die gerätespezifische Warning außerhalb Bereich Diagnose. HART Hauptvariable Überprüfen Sie die gerätespezifische... -
Seite 47: Ereignis-Logbuch Filtern
Micropilot FMR62B HART Diagnose und Störungsbehebung 11.9.2 Ereignis-Logbuch filtern Mithilfe von Filtern kann bestimmt werden, welche Kategorie von Ereignismeldungen in Untermenü Ereignisliste angezeigt werden. Navigation: Diagnose → Ereignislogbuch Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) •... -
Seite 48: 11.10 Gerät Zurücksetzen
Diagnose und Störungsbehebung Micropilot FMR62B HART 11.10 Gerät zurücksetzen 11.10.1 Gerät via Bedientool zurücksetzen Gesamte Gerätekonfiguration oder einen Teil der Konfiguration auf einen definierten Zustand zurücksetzen Navigation: System → Geräteverwaltung → Gerät zurücksetzen Parameter Gerät zurücksetzen Details siehe Dokumentation "Beschreibung der Geräteparameter". -
Seite 49: 11.11 Geräteinformationen
Micropilot FMR62B HART Diagnose und Störungsbehebung Gerät auf Werkszustand zurücksetzen ‣ Bedientaste I und Bedientaste II gleichzeitig für mindestens 12 s drücken. Gerätedaten werden auf Werkszustand zurückgesetzt, die LED blinkt kurz auf. 11.11 Geräteinformationen Sämtliche Geräteinformationen sind im Untermenü Information enthalten. -
Seite 50: Wartung
Wartung Micropilot FMR62B HART Wartung Es sind keine speziellen Wartungsarbeiten erforderlich. 12.1 Außenreinigung Hinweise zur Reinigung • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen • Schutzart des Geräts beachten 12.2 Dichtungen Die Prozessdichtungen, am Prozessanschluss des Geräts, sollten periodisch ausge- tauscht werden. -
Seite 51: Reparatur
Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen. ‣ Ex-relevante Reparaturen und Umbauten dokumentieren. 13.2 Ersatzteile •... -
Seite 52: Historom
Reparatur Micropilot FMR62B HART 13.3.1 HistoROM Nach Austausch von Display oder Transmitterelektronik ist kein Neuabgleich des Geräts erforderlich. Ersatzteil wird ohne HistoROM geliefert. Nach Ausbau der Transmitterelektronik: HistoRom entnehmen und in das neue Ersatzteil stecken. 13.4 Rücksendung Die Anforderungen für eine sichere Rücksendung können je nach Gerätetyp und landes- spezifischer Gesetzgebung unterschiedlich sein. -
Seite 53: Zubehör
Micropilot FMR62B HART Zubehör Zubehör 14.1 Wetterschutzhaube 316L Die Wetterschutzhaube kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt" bestellt werden. Sie dient zum Schutz vor direkter Sonneneinstrahlung, Niederschlag und Eis. Wetterschutzhaube 316L ist passend zum Zweikammergehäuse aus Aluminium oder 316L. -
Seite 54: M12-Buchse
Zubehör Micropilot FMR62B HART Material Kunststoff Bestellnummer Zubehör: 71438291 14.3 M12-Buchse M12-Buchse , gerade • Werkstoff: Griffkörper: PBT; Überwurfmutter: Zinkdruckguss vernickelt; Dichtung: NBR • Schutzart (gesteckt): IP67 • Pg-Verschraubung: Pg7 • Bestellnummer: 52006263 M12-Buchse abgewinkelt • Werkstoff: Griffkörper: PBT; Überwurfmutter: Zinkdruckguss vernickelt; Dichtung: NBR •... -
Seite 55: Gasdichte Durchführung
Micropilot FMR62B HART Zubehör A0046692 Einkammer Gehäuse Kunststoff abgesetzte Anzeige Einkammer Gehäuse Aluminium abgesetzte Anzeige Geräteseitig, Einkammer Gehäuse Kunststoff vorbereitet für abgesetzte Anzeige Geräteseitig, Einkammer Gehäuse Aluminium vorbereitet für abgesetzte Anzeige Geräteseitig, Zweikammer Gehäuse L-Form vorbereitet für abgesetzte Anzeige Material Einkammer Gehäuse abgesetzte Anzeige •... -
Seite 56: Fieldport Swa50
Zubehör Micropilot FMR62B HART Bestellnummer: 71063562 Für Einzelheiten: Dokument "Technische Information" TI00429F und Betriebsanlei- tung BA00371F 14.8 FieldPort SWA50 Intelligenter Bluetooth®- und/oder WirelessHART-Adapter für alle HART-Feldgeräte Zu Einzelheiten: Technische Information TI01468S 14.9 WirelessHART Adapter SWA70 Der WirelessHART Adapter dient zur drahtlosen Anbindung von Feldgeräten. Er ist leicht auf Feldgeräten und in bestehende Infrastruktur integrierbar, bietet Daten- und Übertra-... -
Seite 57: 14.14 Memograph M
Micropilot FMR62B HART Zubehör 14.14 Memograph M Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Prozess- größen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätz- lich auf SD-Karte oder USB-Stick. -
Seite 58: Technische Daten
Technische Daten Micropilot FMR62B HART Technische Daten 15.1 Eingang Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird daraus der Füllstand rech- nerisch ermittelt. Messbereich Der Messbereich beginnt dort, wo der Strahl auf den Tankboden trifft. Füllstände unter- halb dieses Punktes können nicht erfasst werden, insbesondere bei kugelförmigen Böden... - Seite 59 Wenn in einem dieser Medien gemessen werden muss, Endress+Hauser kontaktieren. Für die Dielektrizitätskonstante (DK-Wert) vieler wichtiger in der Industrie verwende- ten Medien siehe: • Dielektrizitätskonstante (DK-Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Endress+Hauser...
- Seite 60 Technische Daten Micropilot FMR62B HART Messung im Lagerbehälter Lagerbehälter - Messbedingungen Ruhige Mediumsoberfläche (z.B. Bodenbefüllung, Befüllung über Tauchrohr oder seltene Befüllung von oben) Antenne Drip-off PTFE, 50 mm (2 in) im Lagerbehälter Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 7 m (23 ft) A (ε...
-
Seite 61: Pufferbehälter - Messbedingungen Unruhige Mediumsoberfläche (Z.b. Ständige Befüllung Frei Von Oben, Mischdüsen)
Micropilot FMR62B HART Technische Daten Antenne Horn 316L, 65 mm (2,6 in) im Lagerbehälter Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 20 m (66 ft) A (ε 1,4 … 1,9) 36 m (118 ft) B (ε 1,9 … 4) 45 m (148 ft) C (ε... -
Seite 62: Behälter Mit Einstufigem Propellerrührwerk - Messbedingungen Turbulente Mediumsoberfläche (Z.b. Durch Befüllung Von Oben, Rührwerke Und Strömungsbrecher)
Technische Daten Micropilot FMR62B HART Antenne PTFE plattiert frontbündig, 80 mm (3 in) im Pufferbehälter Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 12 m (39 ft) A (ε 1,4 … 1,9) 23 m (75 ft) B (ε 1,9 … 4) 45 m (148 ft) C (ε... - Seite 63 Micropilot FMR62B HART Technische Daten Antenne PTFE plattiert frontbündig, 50 mm (2 in) im Behälter mit Rührwerk Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 2 m (7 ft) A (ε 1,4 … 1,9) 4 m (13 ft) B (ε 1,9 … 4) 7 m (23 ft) C (ε...
-
Seite 64: Ausgang
Technische Daten Micropilot FMR62B HART Antenne PTFE plattiert frontbündig, 80 mm (3 in) im Schwallrohr Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 20 m (66 ft) A (ε 1,4 … 1,9) 20 m (66 ft) B (ε 1,9 … 4) 20 m (66 ft) C (ε... - Seite 65 Micropilot FMR62B HART Technische Daten Stromausgang 4 … 20 mA mit überlagertem digitalem Kommunikationsprotokoll HART, 2-Draht Der Stromausgang bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA...
- Seite 66 Technische Daten Micropilot FMR62B HART Bürde 4 … 20 mA HART L max [ ] W 1065 U – 10.5 V £ L max 23 mA 10.5 A0039232 Spannungsversorgung 10,5 … 30 VDC Ex i Spannungsversorgung 10,5 … 35 VDC, für andere Zündschutzarten sowie nicht-zertifizierte Geräteausfüh- rungen maximaler Bürdenwiderstand...
- Seite 67 Micropilot FMR62B HART Technische Daten Gerätevariable Messwert Zuordnung TV Absolute Echoamplitude Zuordnung QV Relative Echoamplitude Der PV wird immer auf den Stromausgang gelegt. Auswählbare HART-Gerätevariablen • Füllstand linearisiert • Distanz • Klemmenspannung • Elektroniktemperatur • Sensortemperatur • Absolute Echoamplitude • Relative Echoamplitude •...
-
Seite 68: Umgebung
Technische Daten Micropilot FMR62B HART 15.3 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne LCD-Anzeige: • Standard: –40 … +85 °C (–40 … +185 °F) •... - Seite 69 Micropilot FMR62B HART Technische Daten A0048826 16 Gehäusematerial Kunststoff; Prozesstemperaturbereich: 0 … +150 °C (+32 … +302 °F) bei CSA C/US Zulassung = T : 0 °C (+32 °F) | T : +76 °C (+169 °F) = T : +76 °C (+169 °F) | T : +76 °C (+169 °F) = T...
- Seite 70 Technische Daten Micropilot FMR62B HART A0032024 19 Gehäusematerial Kunststoff; Prozesstemperaturbereich: –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) | T : +76 °C (+169 °F) = T : +76 °C (+169 °F) | T : +76 °C (+169 °F) = T : +150 °C (+302 °F) | T : +25 °C (+77 °F)
- Seite 71 Micropilot FMR62B HART Technische Daten A0032024 21 Gehäusematerial Kunststoff; Prozesstemperaturbereich: –40 … +200 °C (–40 … +392 °F) = T : –40 °C (–40 °F) | T : +76 °C (+169 °F) = T : +76 °C (+169 °F) | T : +76 °C (+169 °F) = T : +200 °C (+392 °F) | T : +27 °C (+81 °F)
- Seite 72 Technische Daten Micropilot FMR62B HART A0032024 23 Gehäusematerial Kunststoff; Prozesstemperaturbereich: –40 … +280 °C (–40 … +536 °F) = T : –40 °C (–40 °F) | T : +76 °C (+169 °F) = T : +76 °C (+169 °F) | T : +76 °C (+169 °F) = T : +280 °C (+536 °F) | T : +48 °C (+118 °F)
- Seite 73 Micropilot FMR62B HART Technische Daten A0032024 25 Gehäusematerial Kunststoff; Prozesstemperaturbereich: –40 … +450 °C (–40 … +842 °F) = T : –40 °C (–40 °F) | T : +76 °C (+169 °F) = T : +76 °C (+169 °F) | T : +76 °C (+169 °F) = T : +450 °C (+842 °F) | T : +20 °C (+68 °F)
- Seite 74 Technische Daten Micropilot FMR62B HART A0032024 27 Gehäusematerial Kunststoff; Prozesstemperaturbereich: –60 … +150 °C (–76 … +302 °F) = T : –60 °C (–76 °F) | T : +76 °C (+169 °F) = T : +76 °C (+169 °F) | T : +76 °C (+169 °F) = T : +150 °C (+302 °F) | T : +25 °C (+77 °F)
-
Seite 75: Gehäusematerial Aluminium
Micropilot FMR62B HART Technische Daten Prozesstemperaturbereich: 0 … +200 °C (+32 … +392 °F), bei CSA C/US Zulassung A0048826 30 Einkammer Kunststoffgehäuse; Prozesstemperaturbereich: 0 … +200 °C (+32 … +392 °F) bei CSA C/US Zulassung = T : 0 °C (+32 °F) | T : +76 °C (+169 °F) - Seite 76 Technische Daten Micropilot FMR62B HART A0032024 33 Gehäusematerial Aluminium; Prozesstemperaturbereich: –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) | T : +79 °C (+174 °F) = T : +79 °C (+174 °F) | T : +79 °C (+174 °F) = T : +150 °C (+302 °F) | T : +53 °C (+127 °F)
- Seite 77 Micropilot FMR62B HART Technische Daten A0032024 36 Gehäusematerial Aluminium; Prozesstemperaturbereich: –40 … +450 °C (–40 … +842 °F) = T : –40 °C (–40 °F) | T : +79 °C (+174 °F) = T : +79 °C (+174 °F) | T : +79 °C (+174 °F) = T : +450 °C (+842 °F) | T : +39 °C (+102 °F)
- Seite 78 Technische Daten Micropilot FMR62B HART A0032024 39 Gehäusematerial 316L; Prozesstemperaturbereich: –20 … +150 °C (–4 … +302 °F) = T : –20 °C (–4 °F) | T : +77 °C (+171 °F) = T : +77 °C (+171 °F) | T : +77 °C (+171 °F) = T : +150 °C (+302 °F) | T : +43 °C (+109 °F)
- Seite 79 Micropilot FMR62B HART Technische Daten A0032024 42 Gehäusematerial 316L; Prozesstemperaturbereich: –40 … +200 °C (–40 … +392 °F) = T : –40 °C (–40 °F) | T : +77 °C (+171 °F) = T : +77 °C (+171 °F) | T : +77 °C (+171 °F) = T : +200 °C (+392 °F) | T : +38 °C (+100 °F)
-
Seite 80: Lagerungstemperatur
Technische Daten Micropilot FMR62B HART A0032024 45 Gehäusematerial 316L; Prozesstemperaturbereich: –60 … +150 °C (–76 … +302 °F) = T : –60 °C (–76 °F) | T : +77 °C (+171 °F) = T : +77 °C (+171 °F) | T : +77 °C (+171 °F) = T : +150 °C (+302 °F) | T : +43 °C (+109 °F) -
Seite 81: Kabeleinführungen
Micropilot FMR62B HART Technische Daten Kabeleinführungen • Verschraubung M20, Kunststoff, IP66/68 TYPE 4X/6P • Verschraubung M20, Messing vernickelt, IP66/68 TYPE 4X/6P • Verschraubung M20, 316L, IP66/68 TYPE 4X/6P • Gewinde M20, IP66/68 TYPE 4X/6P • Gewinde G1/2, IP66/68 TYPE 4X/6P Bei Auswahl von Gewinde G1/2 wird das Gerät standardmäßig mit Gewinde M20 ausge-... -
Seite 82: Drip-Off Antenne 50 Mm (2 In)
Technische Daten Micropilot FMR62B HART Folgende Tabellen stellen die Abhängigkeiten von Dichtungsmaterial, Prozesstemperatur ) und Prozessdruckbereich je wählbarem Prozessanschluss zur verwendeten Antenne dar. Horn Antenne 65 mm (2,6 in) Prozessanschluss Normflansch Dichtung Prozessdruckbereich Graphit –40 … +280 °C (–40 … +536 °F) –1 …... -
Seite 83: Antenne Plattiert Frontbündig, Ptfe, 80 Mm (3 In)
Micropilot FMR62B HART Technische Daten Antenne plattiert frontbündig, PTFE, 80 mm (3 in) Prozessanschluss Flansch ASME , EN1092-1, JIS B2220 Dichtung Prozessdruckbereich PTFE plattiert –40 … +150 °C (–40 … +302 °F) –1 … 25 bar (–14,5 … 362,6 psi) PTFE plattiert –40 …... -
Seite 84: Stichwortverzeichnis
Stichwortverzeichnis Micropilot FMR62B HART Stichwortverzeichnis Freigabecode ....... 31 Falsche Eingabe ......31 Anforderungen an Personal . - Seite 85 Micropilot FMR62B HART Stichwortverzeichnis Zugriffsrechte auf Parameter Lesezugriff ......31 Schreibzugriff ......31...
