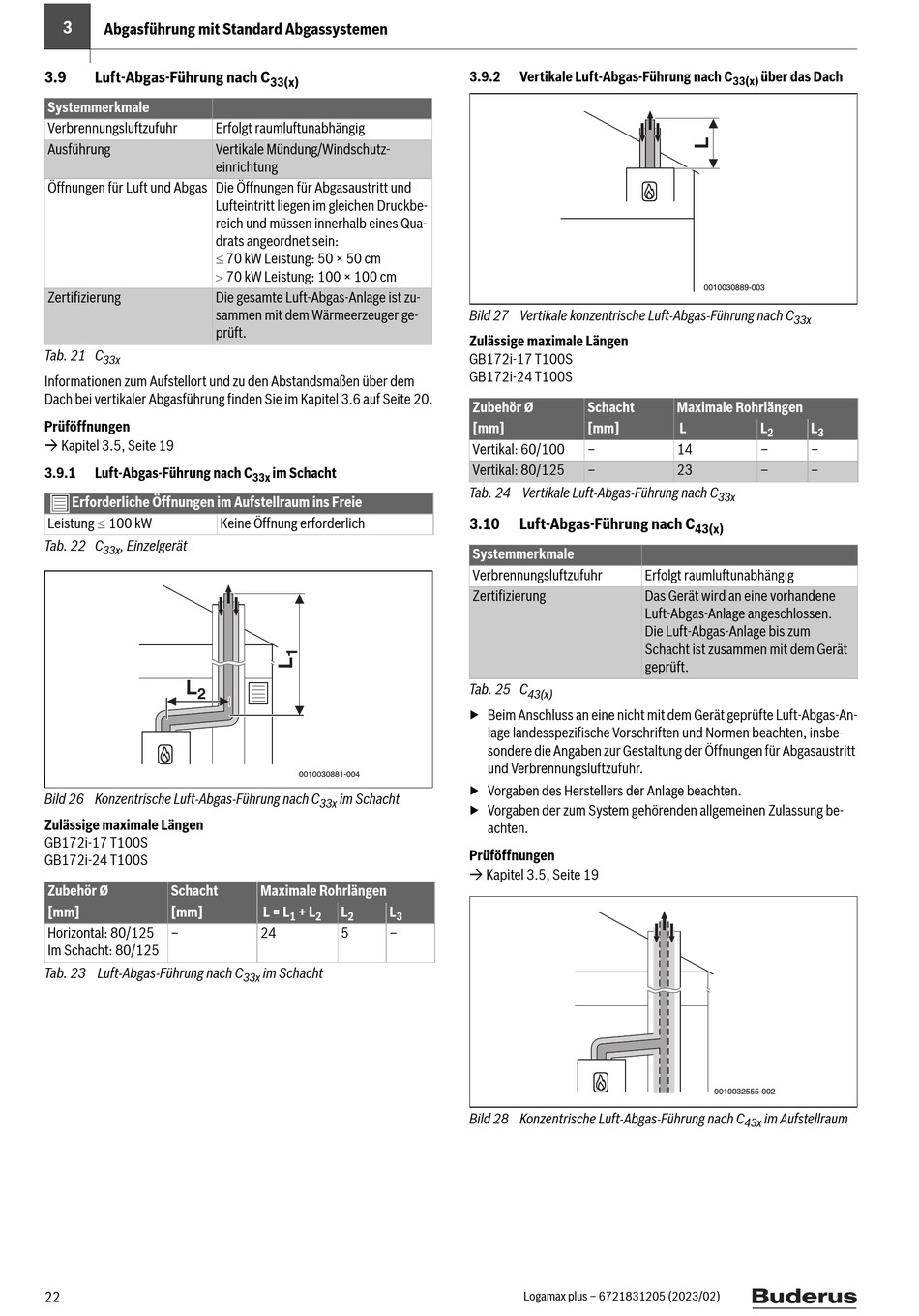

Abgasführung mit Standard Abgassystemen
3.9
Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Erfolgt raumluftunabhängig
Ausführung
Vertikale Mündung/Windschutz-
einrichtung
Öffnungen für Luft und Abgas Die Öffnungen für Abgasaustritt und
Lufteintritt liegen im gleichen Druckbe-
reich und müssen innerhalb eines Qua-
drats angeordnet sein:
 70 kW Leistung: 50 × 50 cm
 70 kW Leistung: 100 × 100 cm
Zertifizierung
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
Tab. 21 C
33x
Informationen zum Aufstellort und zu den Abstandsmaßen über dem
Dach bei vertikaler Abgasführung finden Sie im Kapitel 3.6 auf Seite 20.
Prüföffnungen
 Kapitel 3.5, Seite 19
3.9.1
Luft-Abgas-Führung nach C
Erforderliche Öffnungen im Aufstellraum ins Freie
Leistung  100 kW
Tab. 22 C
, Einzelgerät
33x
L
2
Bild 26 Konzentrische Luft-Abgas-Führung nach C
Zulässige maximale Längen
GB172i-17 T100S
GB172i-24 T100S
Zubehör Ø
Schacht
[mm]
[mm]
Horizontal: 80/125
Im Schacht: 80/125
Tab. 23 Luft-Abgas-Führung nach C
22
33(x)
im Schacht
33x
Keine Öffnung erforderlich
0010030881-004
im Schacht
33x
Maximale Rohrlängen
L = L
+ L
L
L
1
2
2
24
5
im Schacht
33x
3.9.2
Vertikale Luft-Abgas-Führung nach C
Bild 27 Vertikale konzentrische Luft-Abgas-Führung nach C
Zulässige maximale Längen
GB172i-17 T100S
GB172i-24 T100S
Zubehör Ø
[mm]
Vertikal: 60/100
Vertikal: 80/125
Tab. 24 Vertikale Luft-Abgas-Führung nach C
3.10
Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Zertifizierung
Tab. 25 C
43(x)
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte Luft-Abgas-An-
lage landesspezifische Vorschriften und Normen beachten, insbe-
sondere die Angaben zur Gestaltung der Öffnungen für Abgasaustritt
und Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen Zulassung be-
achten.
Prüföffnungen
 Kapitel 3.5, Seite 19
3
Bild 28 Konzentrische Luft-Abgas-Führung nach C
Logamax plus – 6721831205 (2023/02)
über das Dach
33(x)
0010030889-003
Schacht
Maximale Rohrlängen
[mm]
L
L
14
23
33x
43(x)
Erfolgt raumluftunabhängig
Das Gerät wird an eine vorhandene
Luft-Abgas-Anlage angeschlossen.
Die Luft-Abgas-Anlage bis zum
Schacht ist zusammen mit dem Gerät
geprüft.
0010032555-002
43x
33x
L
2
3
im Aufstellraum
