Angaben zum Produkt
2.11 Übersicht der grünen Komponenten
Wichtige Komponenten für Service- und Installationsarbeiten sind grün
hervorgehoben.
2
1

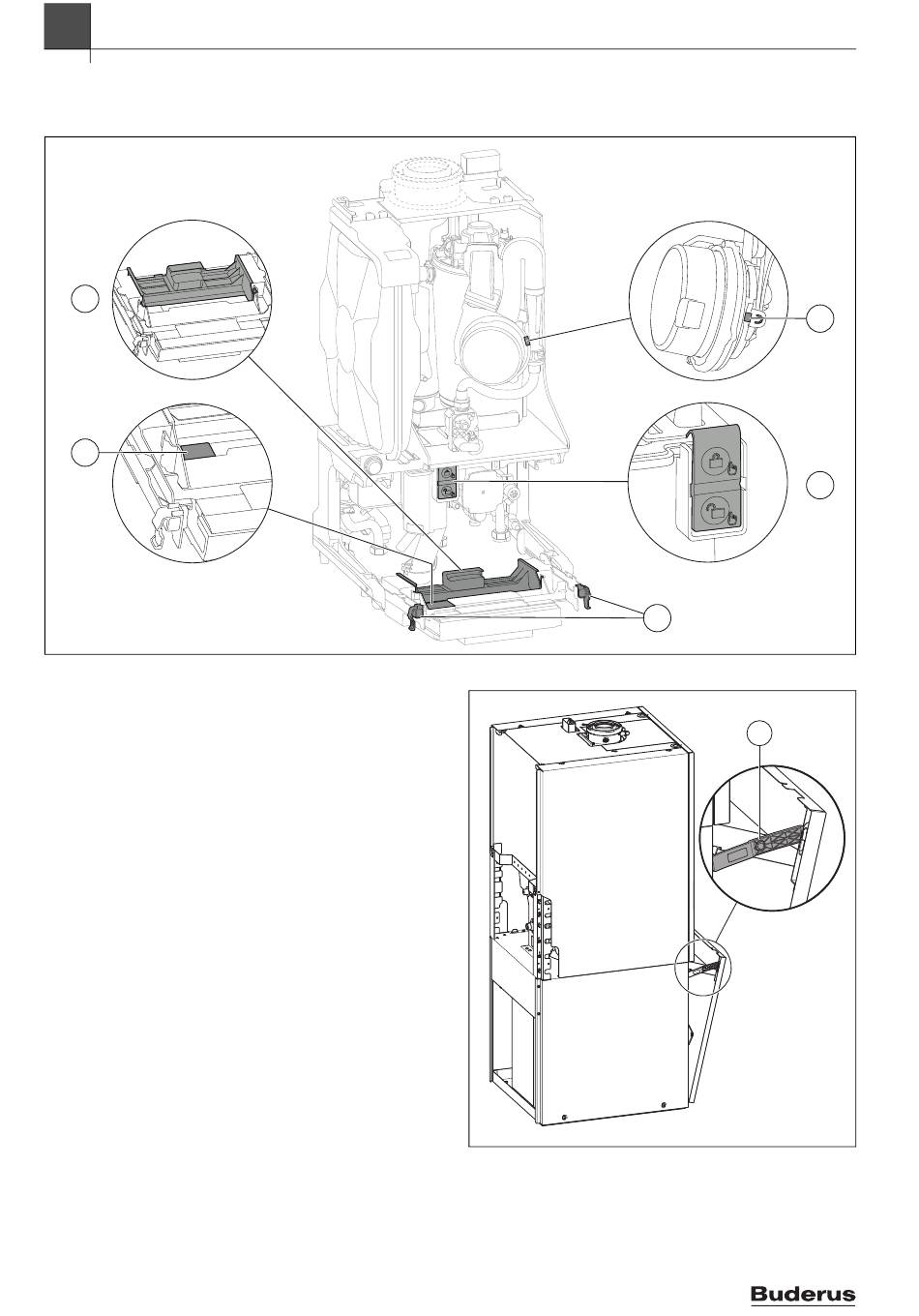

Bild 6 Grüne Komponenten im Gerät
[1] Sicherung
[2] Abdeckung der Klemmleisten für externe und interne Anschlüsse,
als Ablage nutzbar
[3] Verriegelung am Venturirohr
[4] Verriegelung des Kondensatsiphons
[5] Verriegelung des Steuergeräts
12
Bild 7 Grüne Komponenten am Reglereinschub
[1] Haltefeder
