11
Inspektion und Wartung
8. Schraube am Brennerdeckel entfernen.
9. Brennerdeckel mit Gebläse und Mischeinrichtung abnehmen.
9.

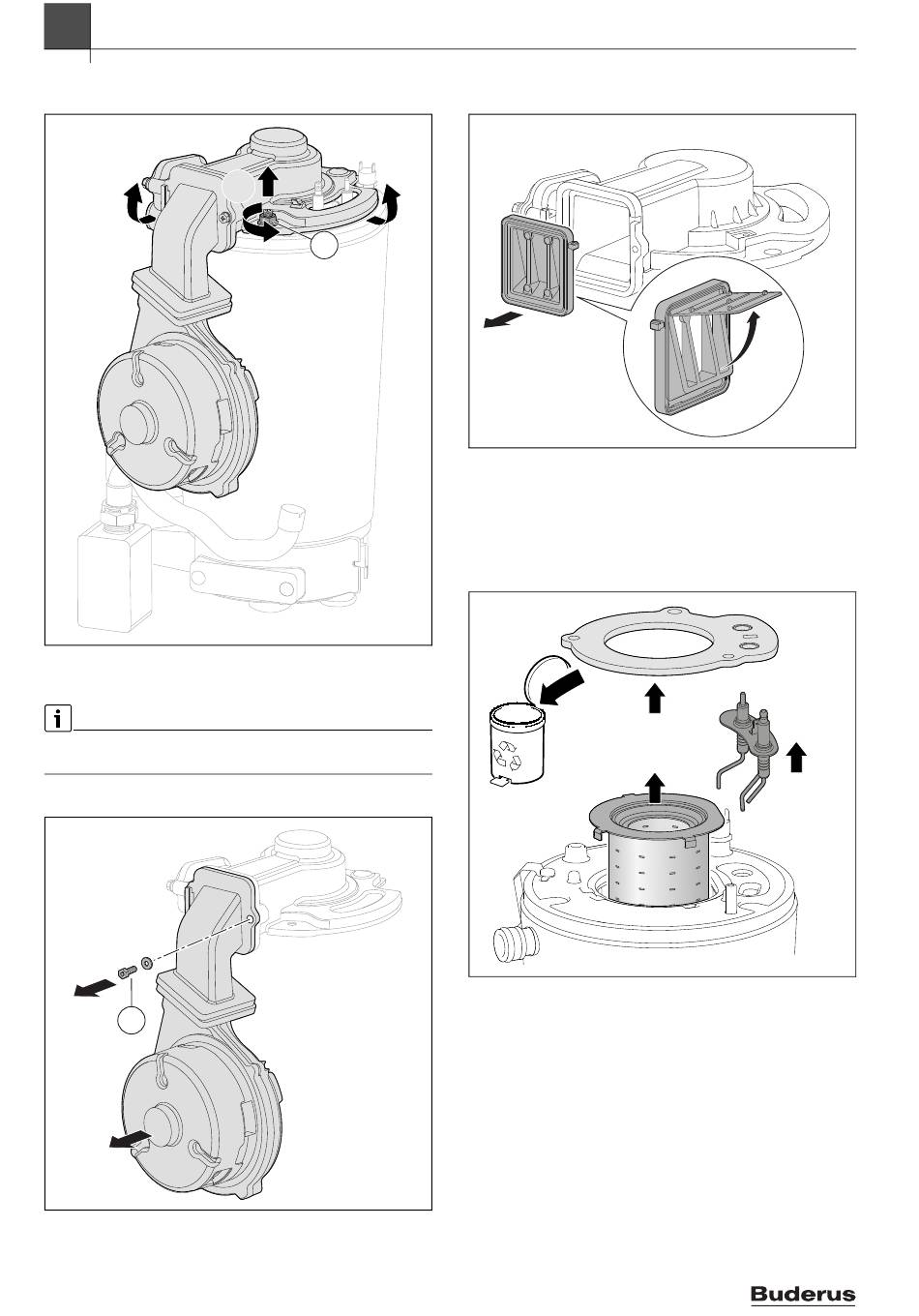

Bild 121 Brennerdeckel mit Gebläse und Mischeinrichtung abnehmen
[1] M 8
Beim Zusammenbau des Brenners nach Abschluss der Wartung für eine
einwandfreie Dichtheit M8-Mutter bis zum Anschlag anziehen.
▶ Mischeinrichtung und Gebläse ausbauen.
1.
1
2.
Bild 122 Mischeinrichtung und Gebläse ausbauen
[1] M 5 × 15
68
8.
9.
1
0010033154-001
0010027865-002
1. Rückströmsicherung ausbauen.
2. Rückströmsicherung auf Verschmutzung und Risse prüfen.
1.
Bild 123 Rückströmsicherung in der Mischeinrichtung
1. Dichtung abnehmen und entsorgen.
2. Elektroden-Set abnehmen.
Elektroden auf Verschmutzung prüfen und, falls erforderlich, reini-
gen oder ersetzen.
Beim Einbau des Elektroden-Sets neue Dichtung verwenden.
3. Brenner herausnehmen.
1.
3.
Bild 124 Brenner herausnehmen
Logamax plus – 6721831205 (2023/02)
2.
0010015934-002
2.
0010015929-004
