2.
3.

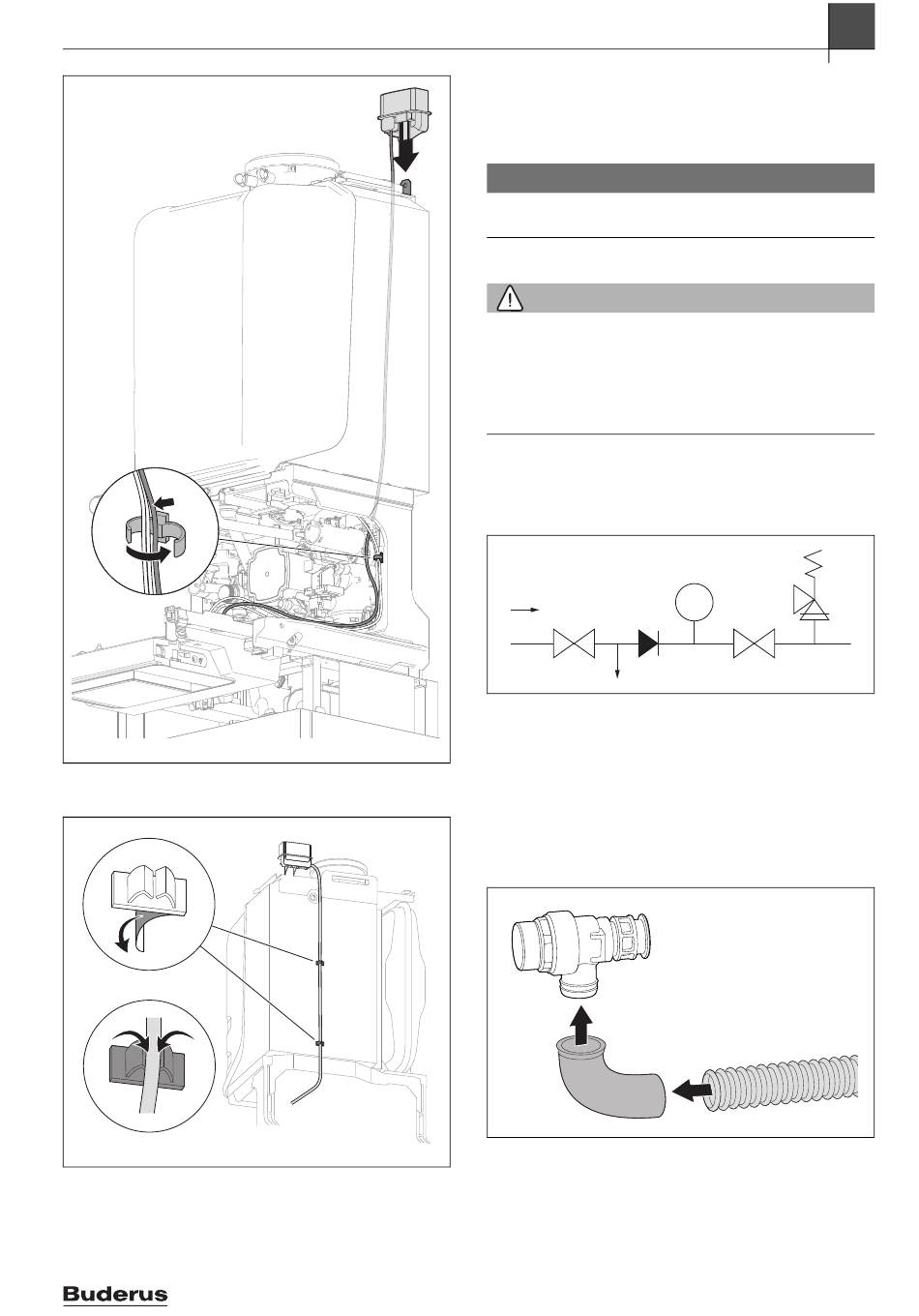

Bild 67 Funkmodul-Halter in den Steckplatz einsetzen und Kabel im Ka-
belhalter befestigen
4.
5.
Bild 68 Kabelhalter an der Rückseite des Geräts anbringen und Kabel
befestigen
Logamax plus – 6721831205 (2023/02)
6.7

Hydraulischer Anschluss

6.7.1
Füll- und Entleerhahn installieren
▶ Zum Füllen und Entleeren der Anlage bauseits an der tiefsten Stelle
einen Füll- und Entleerhahn anbringen.
1.
HINWEIS
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Um Rückstände zu entfernen, Rohrnetz spülen.
6.7.2

Sicherheitsgruppe Kaltwasser montieren

WARNUNG
Sachschaden durch fehlende Sicherheitsgruppe!
Der Betrieb des Geräts ohne Sicherheitsgruppe kann den Warmwasser-
speicher durch Überdruck beschädigen.
▶ Sicherheitsgruppe im Kaltwassereintritt montieren.
▶ Sicherstellen, dass die Abblasöffnung des Sicherheitsventils nicht
verschlossen ist.
Im Kaltwassereintritt ist eine normgerechte Sicherheitsgruppe erforder-
lich.
Die Sicherheitsgruppe besteht aus Sicherheitsventil, Absperrhahn,
Rückflussverhinderer und Manometeranschluss.
PWC
Bild 69 Beispiel: Sicherheitsgruppe für Expansionswasser nach
EN 1488
Wenn der Ruhedruck im Kaltwassereintritt 80 % des Sicherheitsventil-
0010038070-001
Ansprechdrucks überschreitet oder an den Zapfstellen 5 bar übersteigt,
ist zusätzlich ein Druckminderer erforderlich.
▶ Landesspezifische Vorschriften und Normen beachten.
▶ Sicherheitsgruppe nach beiliegender Installationsanleitung montie-
ren.
6.7.3
Schlauch am Sicherheitsventil (Heizung) anschließen
2.
Bild 70 Schlauch am Sicherheitsventil anschließen
0010028044-002
Installation
Pa
0010029133-001
1.
0010027388-001
6
41
