6.9
Zubehöre montieren
▶ Beim Anschließen des Zubehörs die entsprechende Installationsan-
leitung beachten.
In der Anleitung und auf dem Gerät werden unterschiedliche Symbole
verwendet ( Kapitel 6.2, Seite 34).
6.9.1
Anlagen ohne Zirkulation
Alle Anschluss-Sets werden mit Zirkulationsanschlussleitung geliefert.
Wenn keine Zirkulationsleitung angeschlossen wird, entsprechende An-
schlüsse mit mitgelieferten Stopfen verschließen.
6.10
Anlage füllen und auf Dichtheit prüfen
HINWEIS
Inbetriebnahme ohne Wasser beschädigt das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
8

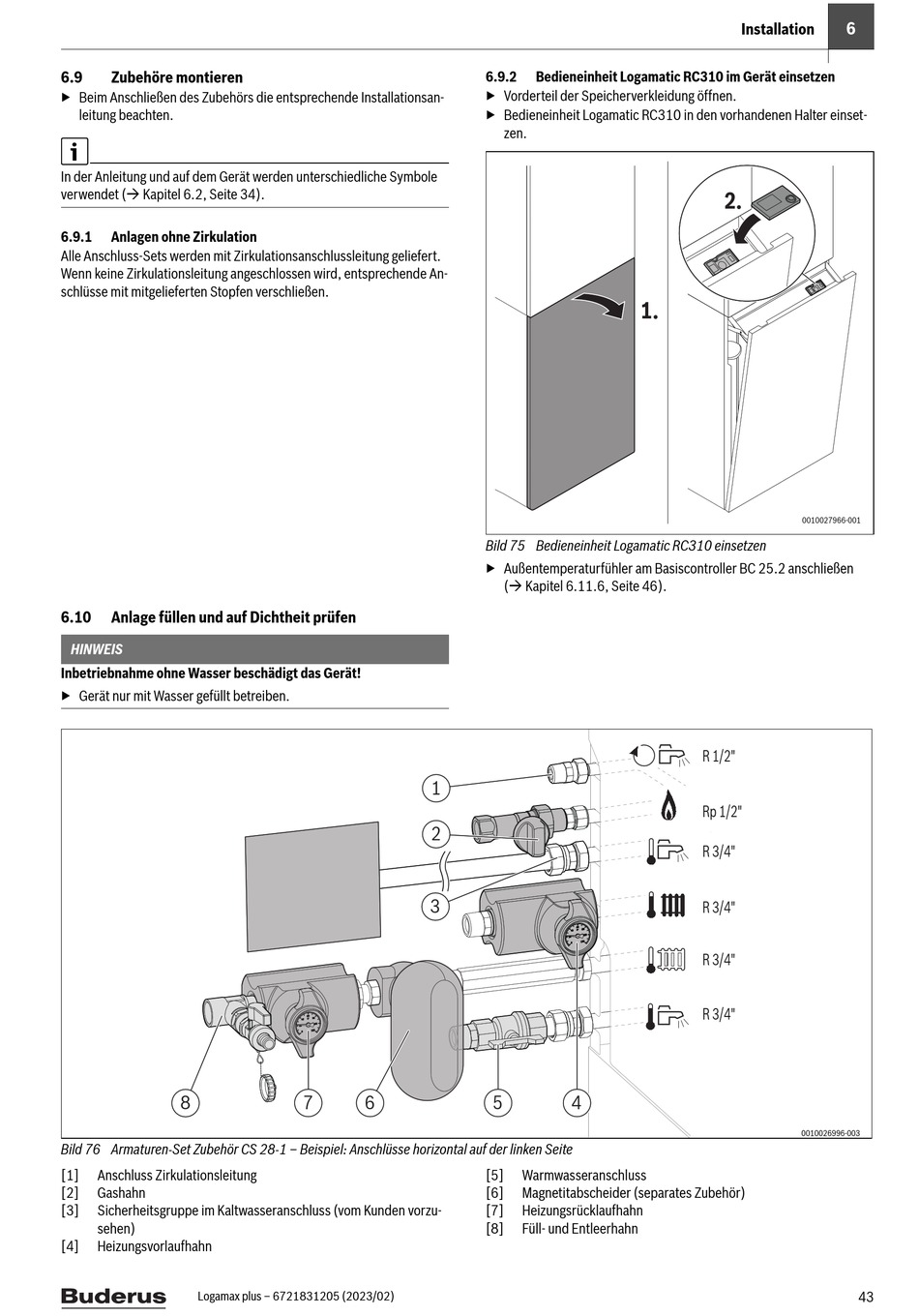

Bild 76 Armaturen-Set Zubehör CS 28-1 – Beispiel: Anschlüsse horizontal auf der linken Seite
[1]
Anschluss Zirkulationsleitung
[2]
Gashahn
[3]
Sicherheitsgruppe im Kaltwasseranschluss (vom Kunden vorzu-
sehen)
[4]
Heizungsvorlaufhahn
Logamax plus – 6721831205 (2023/02)
1
2
3
7
6
6.9.2
Bedieneinheit Logamatic RC310 im Gerät einsetzen
▶ Vorderteil der Speicherverkleidung öffnen.
▶ Bedieneinheit Logamatic RC310 in den vorhandenen Halter einset-
zen.
1.
Bild 75 Bedieneinheit Logamatic RC310 einsetzen
▶ Außentemperaturfühler am Basiscontroller BC 25.2 anschließen
( Kapitel 6.11.6, Seite 46).
5
4
[5]
Warmwasseranschluss
[6]
Magnetitabscheider (separates Zubehör)
[7]
Heizungsrücklaufhahn
[8]
Füll- und Entleerhahn
6
Installation
2.
0010027966-001
R 1/2"
Rp 1/2"
R 3/4"
R 3/4"
R 3/4"
R 3/4"
0010026996-003
43
