TOYOTA MR2 1.8
N

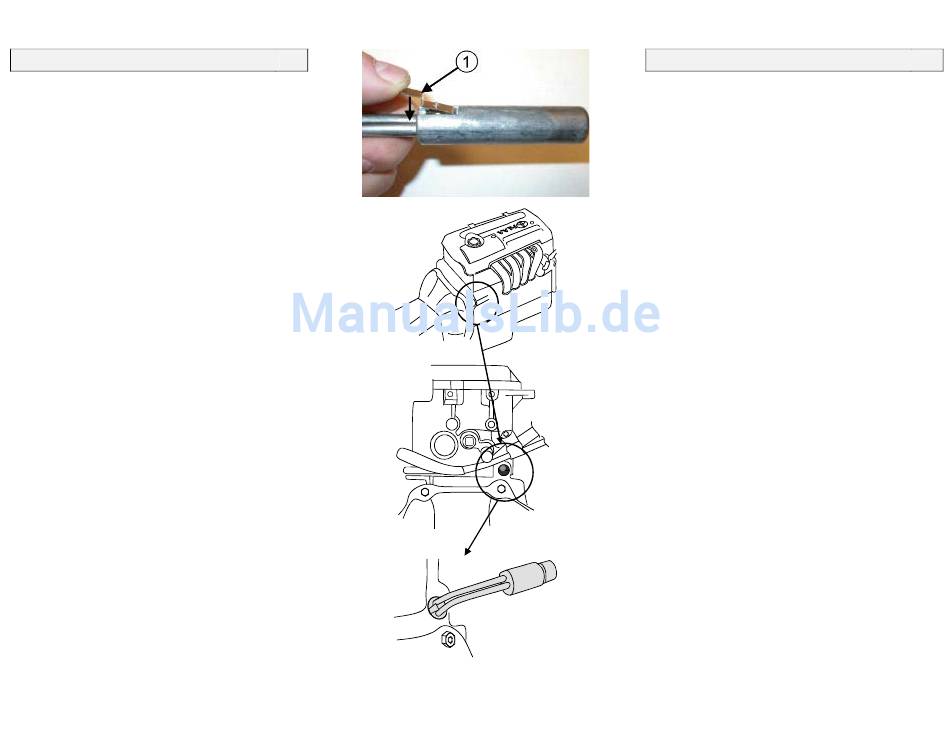

For lettere montering, demonter komplett luftfilterhus.
Løsne braketten for clutchpumperøret. Rengjør hullet godt før
varmeren monteres. Påfør den vedlagte Heat sink. Klem ned
klipset (1) og monter varmeren inn i det originale hullet på
motoren. Plug-in kontakten pekende på skrå opp bakover (kl.
2).
Plug-in
kontakten
skal
ligge
clutchpumpen. NB! Påse at slanger, elektriske kabler og
lignende, ikke ligger inntil elementrørene på varmeren.
S
Demontera komplett luftfilterhus för att underlätta
monteringen. Rengör hålet noga innan värmaren monteras.
Lägg på den bifogade värmeledande pastan "Heat-sink".
Montera intagskabeln på värmaren, tryck ned clipset (1) och
montera värmaren i originalhålet på motorn. Plug-in kontakten
pekande snett uppåt bakåt (kl. 2). OBS! Se till att slangar,
elektriska kablar och liknande inte ligger emot värmarens
elementrör eller växellänkage.
GB To facilitate installation removes the complete air filter
housing. Loosen the bracket for the pipe to the clutch pump.
Clean the hole where the heater is to be placed thoroughly.
Apply the heat conducting Heat-sink supplied with the kit.
Press down the clips (1) and fit the heater in the original hole
on the engine, with the plug-in contact facing slanting
backwards (2 o'clock). The plug in contact is to be placed
underneath the hose for the clutch pump. NOTE! See to that
the hoses, electrical cables and such; do not come into contact
with the element pipes of the heater.
D Zur einfacheren Montage, das komplette Luftfiltergehäuse
ausbauen. Die Halterung ur des Rohres der Kupplungspumpe
lösen. Das Loch gut reinigen. Die beigelegte Wärmeleitpaste
sorgfältig auf die Kontaktflächen des Motorwärmers auftragen.
Die Sicherungsklemme eingedrückt halten (1) und den
Wärmer in das orig. Loch am Motor mit dem Anschlusskontakt
schräg
nach
hinten
weisend
(2Uhr)
Anschlusskontakt
soll
unter
dem
Kupplungspumpe
liegen.
Darauf
elektrischen Leitungen oder Schläuche an Teilen des
Motorwärmers anliegen.
412880
8/17
9
under
slangen
for
einsetzen.
Der
Schlauch
der
achten,
das
keine
TOYOTA RAV 4 1.8
N Rengjør hullet godt før varmeren monteres. Bøy ned staget
til kabelbunten for hastighetsgiveren, og løsne kabelbunten.
Påfør den vedlagte Heat sink på varmeren. Monter
apparatinntakskabelen på varmeren, klem ned klipset (1) og
monter varmeren inn i det originale hullet på motoren. Plug-in
kontakten pekende på skrå ned bakover (kl. 5). Fest tilbake
kabelbunten og bøy opp staget. NB! Påse at slanger,
elektriske kabler og lignende, ikke ligger inntil elementrørene
på varmeren.
S
Rengör hålet noga innan värmaren monteras. Vik ner
staget till kabelstammen för hastighetsgivaren och lossa
kabelstammen. Lägg på den bifogade värmeledande pastan
"Heat-sink". Montera intagskabeln på värmaren, tryck ned
clipset (1) och montera värmaren i originalhålet på motorn.
Plug-in kontakten pekande snett nedåt bakåt (kl. 5). Fäst åter
kabelstammen och vik upp staget. OBS! Se till att slangar,
elektriska kablar och liknande inte ligger emot värmarens
elementrör.
GB Clean the hole where the heater is to be placed
thoroughly. Bend the bar for the cable bunch downwards
before the speed transmitter and loosen the cable bunch.
Apply the heat conducting Heat-Zinc supplied with the kit.
Press down the clips (1) and fit the heater in the original hole
on the engine, with the plug-in contact facing slanting
backwards (5 o'clock). Fasten the cable bunch and bend the
bar upwards again. NOTE! See to that the hoses, electrical
cables and such; do not come into contact with the element
pipes of the heater.
D Das Loch gut reinigen. Die Befestigung der Leitungen des
Geschwindigkeitsgebers herunterbiegen und die Leitungen
lösen. Die beigelegte Wärmeleitpaste sorgfältig auf die
Kontaktflächen
des
Motorwärmers
Sicherungsklemme eingedrückt halten (1) und den Wärmer in
das orig. Loch am Motor mit dem Anschlusskontakt schräg
nach unten weisend (5Uhr) einsetzen. Die Leitungen wieder
fixieren und die Befestigung hochbiegen. !! Darauf achten, das
keine elektrischen Leitungen oder Schläuche an Teilen des
Motorwärmers anliegen.
10
auftragen.
Die
CE 041109
