Programmieren
3 Programmieren
3.1 Programmieren
3.1.1 Programmieren mit der DCT 10
Software
Sie können den Frequenzumrichter nach der Installation
der DCT 10 Software per PC über eine RS485-Schnittstelle
programmieren.
Diese Software steht zum Download auf der GE-Website
bereit: www.geelectrical.com/drives
3.1.2 Programmieren mit dem Tastenfeld
Das Tastenfeld verfügt über vier separate Funktions-
gruppen:
1.
Numerisches Display
2.
Menütaste.
3.
Navigationstasten.
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
HINWEIS
Die Parameter müssen in numerischer Reihenfolge
geändert werden. Einige Änderungen wirken sich auch auf
andere Parameter aus.

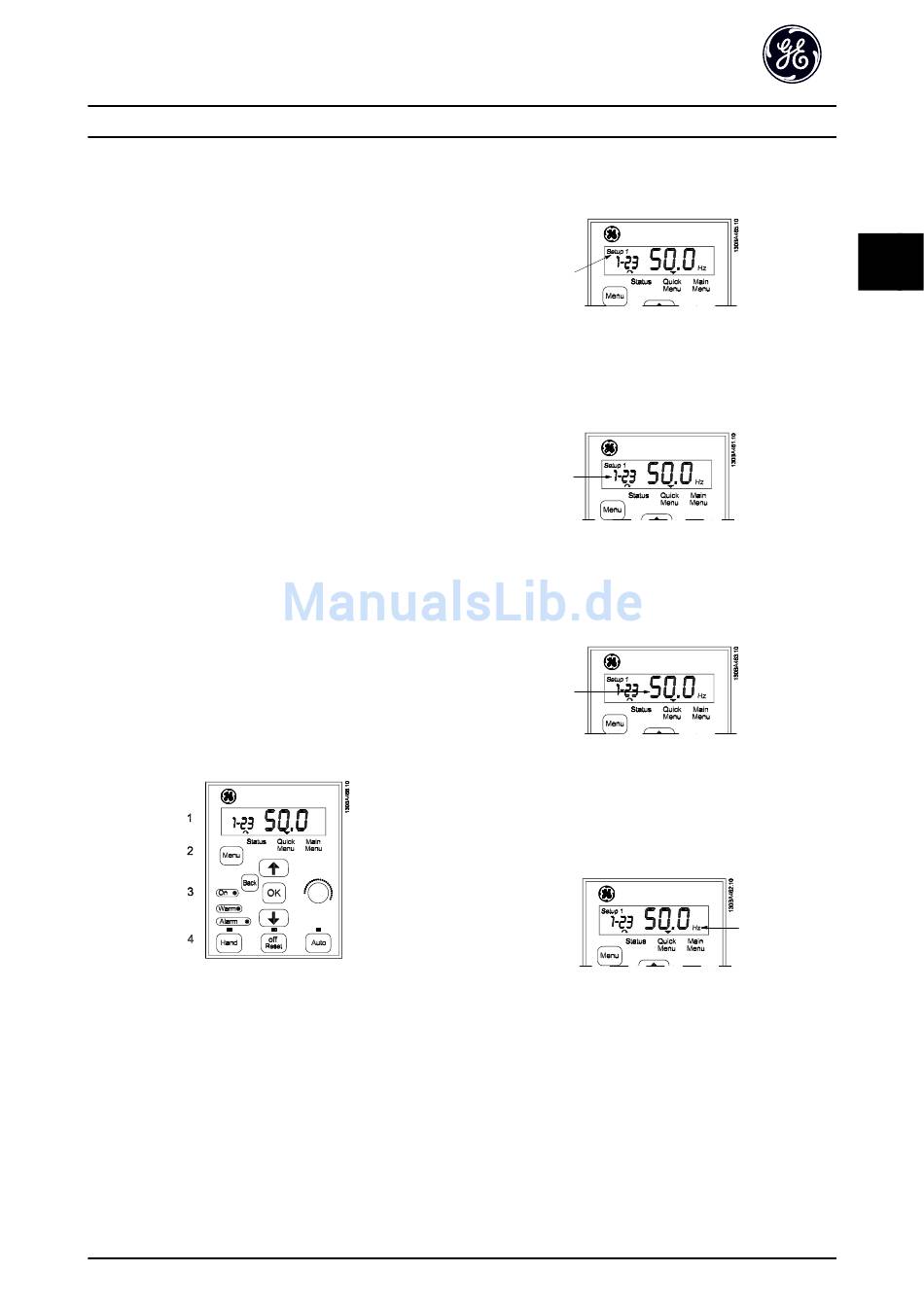

Abbildung 3.1 Tastatur mit Potentiometer
Das Display
Das Display zeigt eine Reihe von Informationen an.
Die Satznummer zeigt den aktiven Satz und den
Programm-Satz an. Stimmen der aktive Satz und
Programm-Satz überein, wird nur diese Satznummer
gezeigt (Werkseinstellung).
Bei unterschiedlichem aktiven Satz und Programm-Satz
zeigt das Display beide Satznummern (Satz 12). Die
blinkende Zahl kennzeichnet den Programm-Satz.
AF-60 LP™ Micro Drive Programmierungshandbuch
Abbildung 3.2 Anzeige des Parametersatzes
Die kleinen Ziffern links zeigen die ausgewählte Parame-
ternummer.
Abbildung 3.3 Anzeige der ausgewählten Parameternummer
Die großen Ziffern in der Displaymitte zeigen den Wert des
ausgewählten Parameters an.
Abbildung 3.4 Anzeige des Werts des ausgewählten Parameters
Rechts im Display steht die Einheit des ausgewählten
Parameters. Dies kann entweder Hz, A, V, kW, PS, %, s oder
UPM sein.
Abbildung 3.5 Anzeige der Einheit des ausgewählten Parameters
DET-580B
3
3
7
