Parameterbeschreibungen

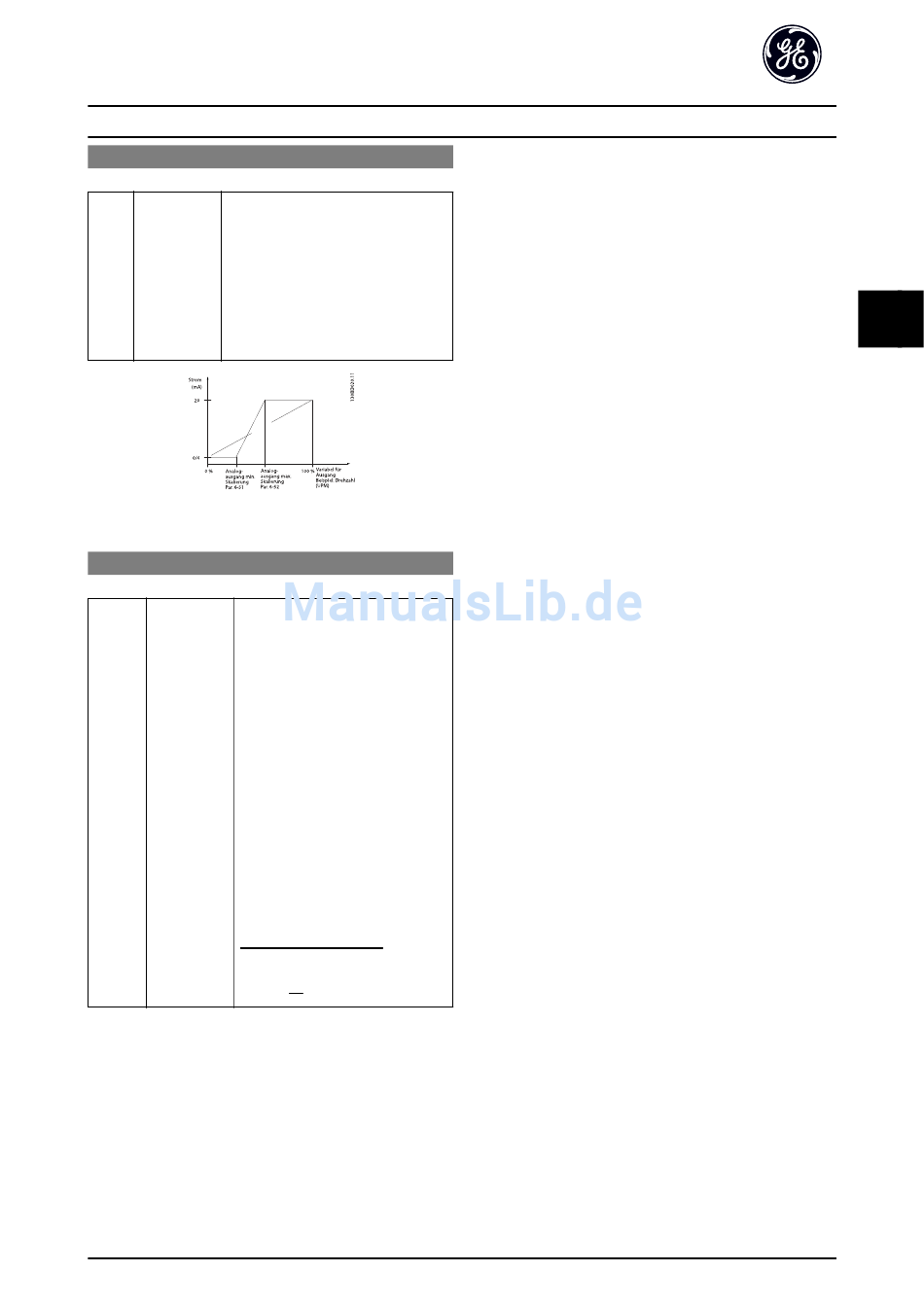

6-93 Klemme 42 Ausgang min. Skalierung
Range:
Funktion:
0,00 %
[0.00-200.0%] Dieser Parameter skaliert das Min.-Signal
an Ausgangsklemme 42 in Prozent des
max. Signalpegels. Wenn z. B. 0 mA
(oder 0 Hz) bei 25 % des max.
Ausgangswerts gewünscht ist, program-
mieren Sie 25 %. Skalierungswerte bis zu
100 % können nie höher sein als die
entsprechende Einstellung in 6-94
Klemme 42 Ausgang Min. Skalierung.
Abbildung 4.9
6-94 Klemme 42 Ausgang max. Skalierung
Range:
Funktion:
100,00%
Dieser Parameter skaliert das Max.-
*
[0.00-200.00%]
Signal an Ausgangsklemme 42. Die
max. Skalierung ist prozentual im
Bezug auf den maximalen Wert des
dargestellten Signals anzugeben. Der
Ausgang kann so skaliert werden, dass
bei maximalem Signal ein Strom unter
20 mA oder bei einem Signal von
unter 100 % bereits 20 mA erreicht
werden.
Sollen die 20 mA bereits bei 0 bis 100
% des Signalwertes erreicht werden,
ist der prozentuale Wert direkt
einzugeben, z. B. 50 % = 20 mA. Wenn
bei maximalem Signal (100 %) ein
Strom zwischen 4 und 20 mA erreicht
werden soll, ist der Prozentwert wie
folgt zu berechnen:
gewünschter maximaler Strom
d. h.
mA
10
AF-60 LP™ Micro Drive Programmierungshandbuch
mA
20
× 100 %
20
=
× 100 = 200 %
10
DET-580B
4
4
35
