8.5 Abmessungen

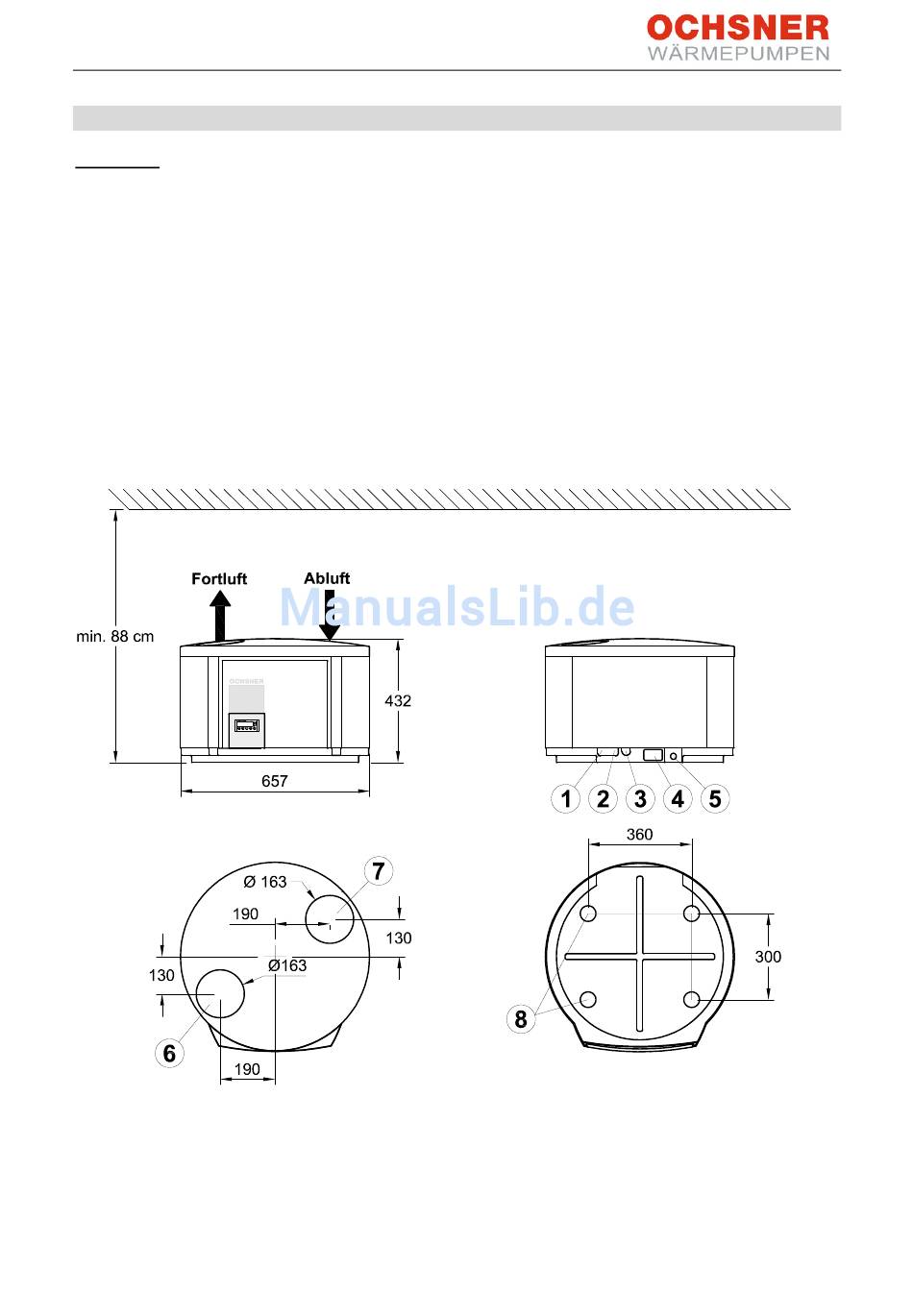

LEGENDE:
1) Warmwasser - Rücklauf
3/4" (Verschraubung flachdichtend)
2) Warmwasser - Vorlauf
3/4" (Verschraubung flachdichtend)
3) Kondenswasser-Abfluss DN 20
4) Anschluß Regelfühler F1 (NTC 5k)
5) Netzkabel mit Schukostecker
6) Fortluft - Luftaustritt (Rohranschluss DN 160
über Nippel oder Bogen mit Dichtlippen)
7) Abluft - Lufteintritt (siehe 6.)
8) Befestigungspunkte (4 Stk.)
bei Montage Wandkonsole
BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06
