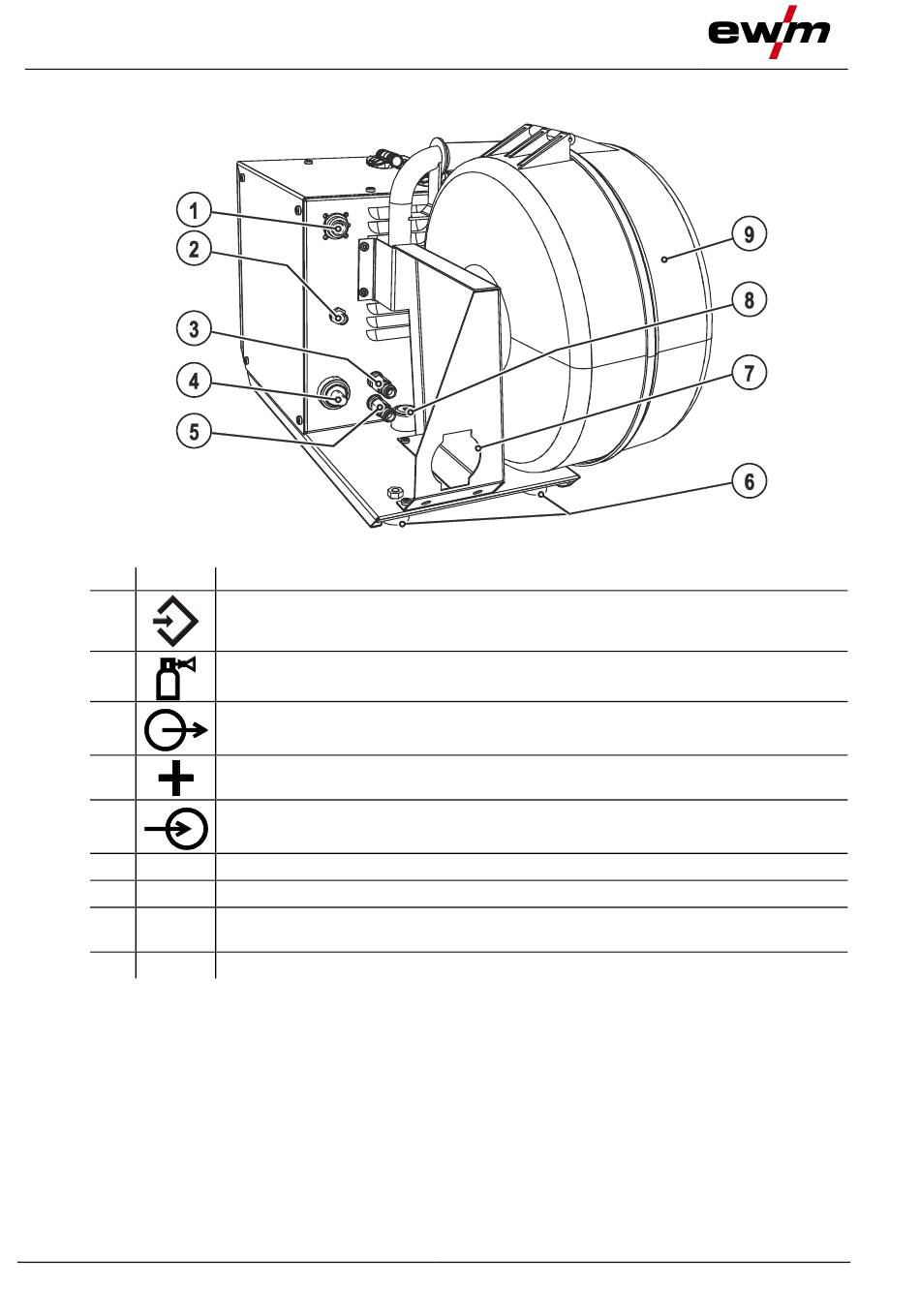

Gerätebeschreibung - Schnellübersicht
Rückansicht
4.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
18
Beschreibung
0
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Gerätefüße
Zugentlastung Zwischenschlauchpaket
Aufnahmepunkt
Zur Aufnahme Drehdorn Drahtvorschubgerät
Drahtspulengehäuse
Abbildung 4-2
099-004846-EW500
8.01.2014
