Gerätebeschreibung - Schnellübersicht
4
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
099-004846-EW500
8.01.2014
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgriff
Drahtspulengehäuse
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schiebeverschluss, Verriegelung der Schutzklappe
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner etc.)
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"

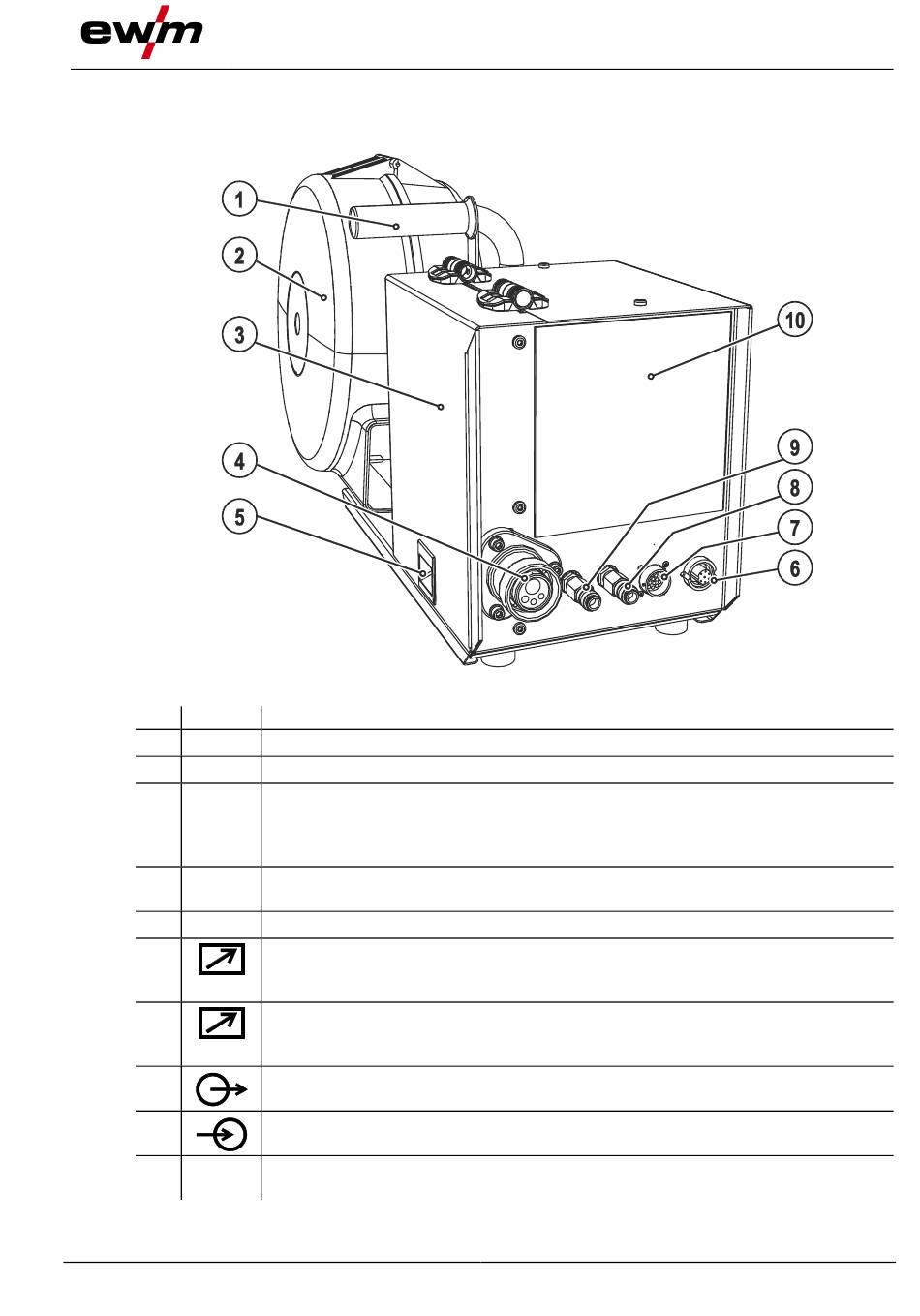

Abbildung 4-1
Listen.
-
Frontansicht
17
