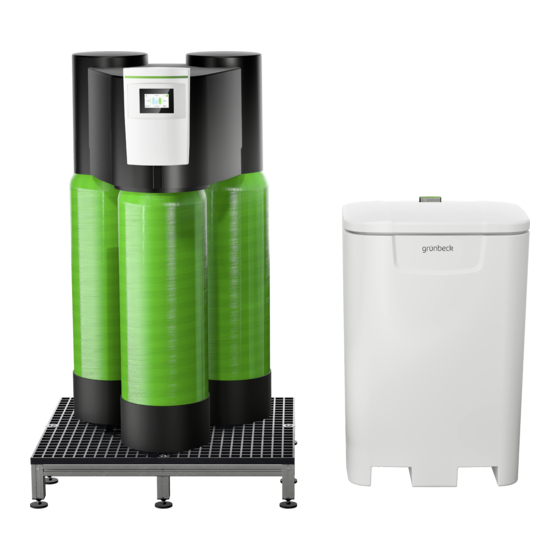

Grunbeck softliQ:LB50 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für softliQ:LB50:
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (112 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Grunbeck softliQ:LB50
Inhaltszusammenfassung für Grunbeck softliQ:LB50

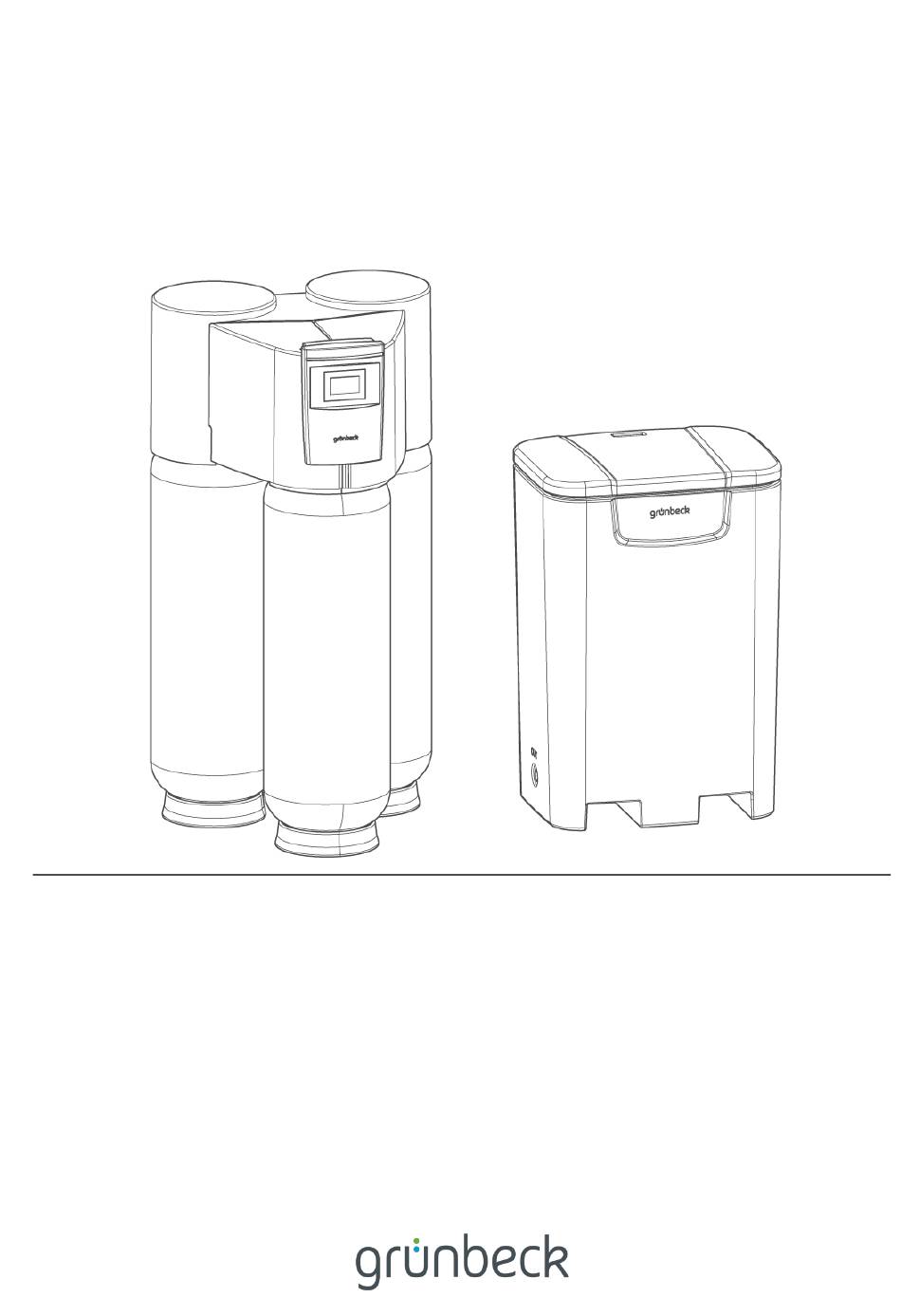

- Seite 1 Wir verstehen Wasser. Enthärtungsanlage | softliQ:LB, softliQ:LBi Betriebsanleitung...
