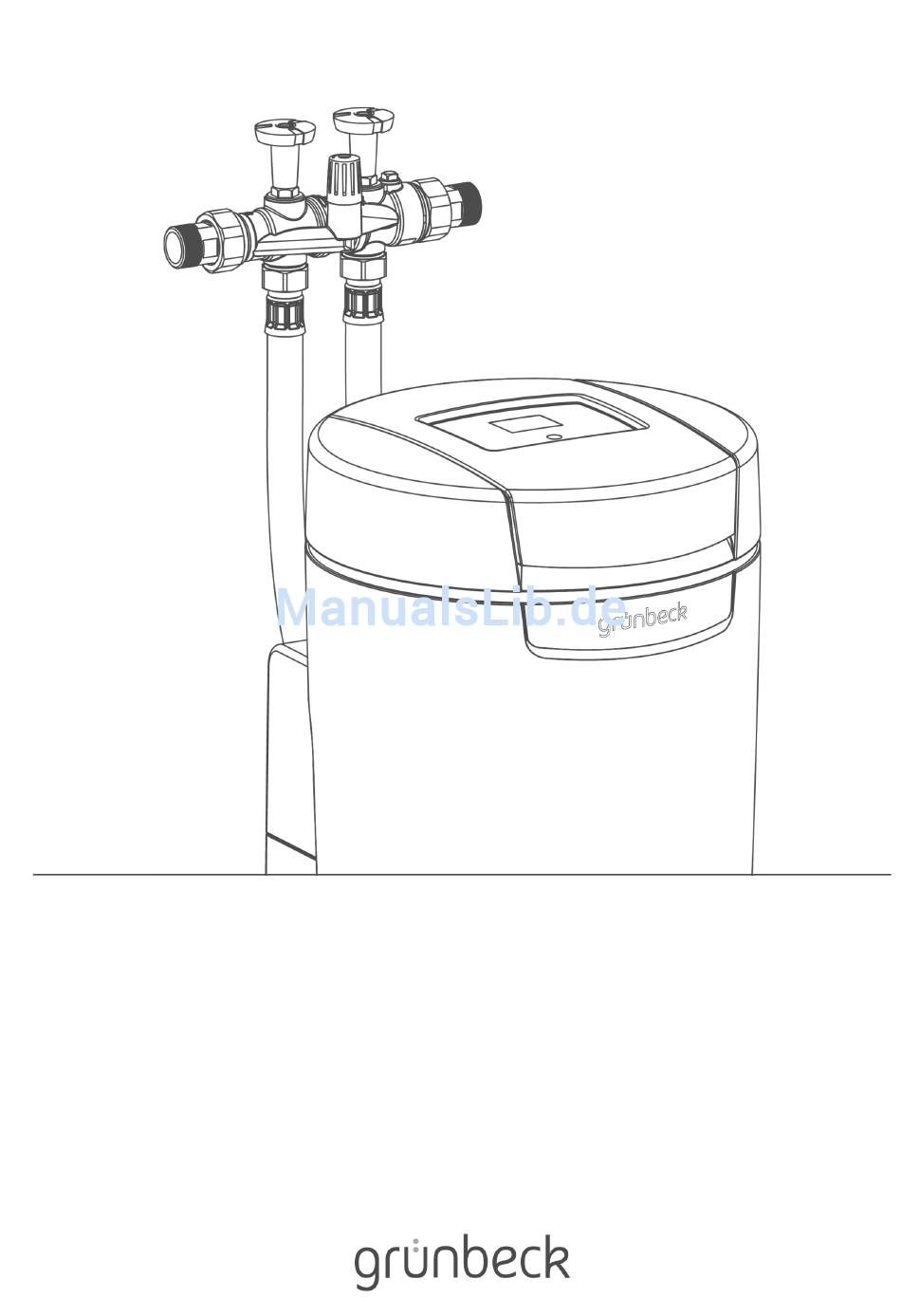

  • Seite 1 Wir verstehen Wasser. Enthärtungsanlage | softliQ:SC Betriebsanleitung  ...
  • Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Urheberrecht Das Urheberrecht dieser Betriebsanleitung verbleibt beim Hersteller. Kein Teil dieser Anleitung darf in irgendeiner Form ohne die schriftliche Genehmigung der Grünbeck Wasseraufbereitung GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Produkt an Betreiber übergeben ......43 Zu dieser Anleitung........... 4 Mitgeltende Unterlagen ..........4 Betrieb ............... 45 Zielgruppe ..............4 Informationen abfragen ..........45 Aufbewahrung der Unterlagen ........4 Manuelle Regeneration starten ........ 46 Verwendete Symbole ..........4 Einstellungen ............

  • Seite 4: Zu Dieser Anleitung

    Zu dieser Anleitung Zu dieser Anleitung Mitgeltende Unterlagen Als mitgeltende Unterlagen gelten bei der softliQ:SC folgende Dokumente: ● Für den Werks-/Vertragskundendienst der Firma Grünbeck: Kundendienstanleitung Enthärtungsanlage softliQ:SC Bestell-Nr.: TD4-BS000de ● Ebenso gelten die Anleitungen aller verwendeten Zubehörteile. Zielgruppe Zielgruppe dieser Anleitung ist der Fachhandwerker und der Betreiber. Aufbewahrung der Unterlagen Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen auf, damit sie bei Bedarf zur Verfügung stehen.

  • Seite 5: Darstellungsregeln

    Zu dieser Anleitung Dieses Symbol kennzeichnet Arbeiten, die nur von elektronisch unterwiesenen Personal nach den Richtlinien des VDE oder vergleichbarer, örtliche zuständiger Institutionen, durchgeführt werden dürfen. Darstellungsregeln Folgende Darstellungen werden in dieser Anleitung verwendet: 1.5.1 Menüpfade Menüpfade werden in einer anderen Schriftart dargestellt. Die Reihenfolge der Menüs wird durch das Zeichen ">"...

  • Seite 6: Aufzählungen

    Verwendete Aufzählungszeichen: ● erster Listenpunkt (Ebene 1) • erster Listenpunkt (Ebene 2) • zweiter Listenpunkt (Ebene 2) ● zweiter Listenpunkt (Ebene 1) Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: ● Enthärtungsanlage softliQ:SC18 ● Enthärtungsanlage softliQ:SC23 6 | 80...

  • Seite 7: Typenschild

    Zu dieser Anleitung Typenschild Das Typenschild finden Sie bei aufgeklapptem Salztankdeckel. Anfragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild angeben. Ergänzen Sie deshalb die nachfolgende Übersicht, um die notwendigen Daten stets griffbereit zu haben. Bezeichnung Bezeichnung Salztankdeckel...

  • Seite 8: Zu Ihrer Sicherheit

    Sicherheit Sicherheit WARNUNG: Verunreinigung von Trinkwasser durch unsachgemäße Handhabung. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie Installation, Inbetriebnahme und jährliche Wartung nur durch Fachhandwerker ausführen. Sicherheitsmaßnahmen ● Lesen sie diese Anleitung aufmerksam durch, bevor Sie ihr Produkt betreiben. ●...

  • Seite 9: Sicherheitstechnische Hinweise

    Sicherheit Sicherheitstechnische Hinweise Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck hervorgehoben und folgendermaßen aufgebaut: VORSICHT: Art und Quelle der Gefährdung. ● Mögliche Folgen ► Maßnahmen zur Vermeidung Folgende Signalwörter sind je nach Gefährdungsgrad definiert und können im vorliegenden Dokument verwendet sein: ●...

  • Seite 10: Pflichten Des Betreibers

    Sicherheit ● Weisen Sie den Betreiber auf mögliche Gefährdungen hin, die beim Betrieb des Produktes entstehen können. Pflichten des Betreibers Um eine einwandfreie und sichere Funktion des Produktes zu gewährleisten, beachten Sie folgende Vorgaben: ● Beauftragen Sie einen Fachhandwerker mit der Installation, Inbetriebnahme und Wartung.

  • Seite 11: Produktbeschreibung

    ● Die Enthärtungsanlage softliQ schützt Wasserleitungen und daran angeschlossene wasserführenden Systeme vor Verkalkung bzw. dadurch bedingte Funktionsstörungen und Schäden. ● Die Enthärtungsanlage softliQ:SC18 ist für die kontinuierliche Versorgung mit Weichwasser für 1- und 2-Familienhäuser (max. 5 Personen) vorgesehen. ● Die Enthärtungsanlage softliQ:SC23 ist für die kontinuierliche Versorgung mit Weichwasser für 3- bis 5-Familienhäuser (max.

  • Seite 12: Funktionsbeschreibung

    Produktbeschreibung Funktionsbeschreibung 3.3.1 Ionenaustauschverfahren Die Enthärtungsanlage softliQ arbeitet nach dem Ionenaustauschverfahren. Der Austausch von Calcium- und Magnesiumionen gegen Natriumionen führt zum Enthärten des Wassers. Abbildung Erklärung Im Austauscher befindet sich Ionenaustauscherharz in Form von kleinen Harzkügelchen. An jedem Harzkügelchen haften Natriumionen. Hartes Wasser mit vielen Calcium- und Magnesiumionen fließt durch den Austauscher.

  • Seite 13: Intelligenz Der Enthärtungsanlage Softliq:sc

    Produktbeschreibung 3.3.2 Intelligenz der Enthärtungsanlage softliQ:SC Die Anlagenkapazität wird anhand der Verbrauchswerte der letzten drei Tage automatisch an den individuellen Wasserverbrauch des Betreibers angepasst. Die Enthärtungsanlage softliQ:SC bietet zwei Auswahlmöglichkeiten. Werksseitig ist der energie- und ressourcensparende Eco Modus eingestellt. Bei größeren Schwankungen im Wasserverbrauch kann im Menü...

  • Seite 14: Produktregistrierung

    Produktbeschreibung 3.5.2 LED-Leuchtring Der LED-Leuchtring dient als optisches Signal bei Wasserbehandlung, Bedienung und Störung. In der Standardeinstellung verhält sich der LED-Leuchtring wie folgt: ● Leuchten bei Wasserbehandlung ● Leuchten bei Bedienung der Steuerung ● Intervall-Blinken bei auftretenden Störungen ● Intervall-Blinken bei Salz-Vorwarnung Der LED-Leuchtring kann auf Wunsch auf dauerhaftes Leuchten eingestellt oder vollständig deaktiviert werden (siehe Kapitel 4.4).

  • Seite 15: Zubehör

    Produktbeschreibung Zubehör Sie können Ihr Produkt mit Zubehör nachzurüsten. Der für Ihr Gebiet zuständige Außendienstmitarbeiter und die Grünbeck-Zentrale stehen Ihnen für nähere Informationen zur Verfügung. Bild Produkt Bestell-Nr. Dosiercomputer EXADOS EK 6 softliQ 115 470 Dosiercomputer EXADOS ES 6 softliQ 115 480 Elektronisch gesteuerte Dosiertechnik zum Korrosionsschutz oder zur Stabilisierung der Gesamthärte.
  • Seite 16 Produktbeschreibung Bild Produkt Bestell-Nr. Zusatzverschneideventil 187 870 Zur Erzeugung einer zweiten Verschnitthärte (z. B. für eine separate Leitung zur Küche, technische Anwendungen usw.). Zusatz-Weichwasserabgang 187 875 Zum einfachen Abzweigen einer 0 °dH (0 °f, 0 mol/m³)-Leitung (z. B. für eine separate Leitung für technische Anwendungen usw.).

  • Seite 17: Steuerung

    Steuerung Steuerung Übersicht Pos. Beschreibung Pos. Beschreibung Display ENTER-Taste HOME-Taste ▼ Pfeiltaste unten ▲ Pfeiltaste oben Es leuchten immer nur die Tasten, die aktuell eine Funktion haben. Displayanzeigen 4.2.1 Statusebene Die Statusebene ist die Grundanzeige Ihrer Enthärtungsanlage. Sie liefert Ihnen Information zum aktuellen Status.
  • Seite 18 Steuerung Abbildung Erklärung Gelbes Symbol Service fällig! Benachrichtigen Sie den Werks-/Vertragskundendienst der Firma Grünbeck. Gelbes Symbol Salzvorrat gering! Bitte nachfüllen! Reichweite xy-Tage Rotes Symbol Die Enthärtungsanlage arbeitet nicht ordnungsgemäß. 1. Füllen Sie Salz nach. 3. Warten Sie 10 Minuten. 4. Führen sie eine manuelle Regeneration durch (siehe Kapitel 7.2).
  • Seite 19 Steuerung 4.2.2 Menüebene In der Menüebene können Sie folgende Untermenüs wählen: Abbildung Erklärung Information Dieses Menü bietet nützliche Informationen zur Enthärtungsanlage (siehe Kapitel 7.1). Manuelle Regeneration In diesem Menü können Sie manuell eine Regeneration auslösen (siehe Kapitel 7.2). Einstellungen In diesem Menü können Sie Ihre Enthärtungsanlage individuell anpassen (siehe Kapitel 7.3).

  • Seite 20: In Der Steuerung Navigieren

    Steuerung In der Steuerung navigieren Schritt Beschreibung in der Statusebene die Menüebene aufrufen HOME in der Menüebene blättern ▼ oder ▲ Untermenü wählen ENTER ▼ oder ▲ zu den Menüpunkten blättern Wert oder Auswahl aktivieren ENTER Werte ändern, bzw. Einstellung wählen ▼...
  • Seite 21 Steuerung Menüebene Menüpunkte Werte/Einstellungen Manuelle Zum Starten ▼ und Regeneration ▲ 2 Sekunden lang halten. Einstellungen Sprache ändern Deutsch Englisch Französisch Italienisch Härteeinheit ändern °dH °f mol/m³ °e WLAN aktiviert/deaktiviert konfigurieren WLAN suchen WLAN auswählen Eingabe Passwort Netzwerkstatus WLAN Netzwerkstatus App Regenerations- Automatisch/Fest zeitpunkt wählen...

  • Seite 22: Codegeschützte Ebenen

    Steuerung Codegeschützte Ebenen Die hier beschriebenen Einstellungen dürfen nur von Fachhandwerkern und vom Werks- /Vertragskundendienst der Firma Grünbeck vorgenommen werden. Statusebene>Menüebene>Kundendienst 1. Tippen Sie ENTER kurz an. 2. Geben Sie mit ▼ und ▲ den Code ein. 3. Bestätigen Sie mit ENTER. 4.5.1 Installateurebene (Code 113) Die hier beschriebenen Einstellungen dürfen nur von Fachhandwerkern und vom Werks-...
  • Seite 23 Kundendienstebene (Code 290) In der Kundendienstebene können erweiterte Parameter und Werte verändert werden. ● Regenerationszeitpunkt wählen • Automatisch (Werkseinstellung) • Fest ● Anlagentyp • softliQ:SC18 • softliQ:SC23 • Einzelanlage frei ● Wasserzähler Weichwasser Impulsrate • nur Anzeige ● Wasserzähler Regeneration Impulsrate •...

  • Seite 24: App "Mygrünbeck

    Steuerung App "myGrünbeck" 1. Suchen Sie nach "myGrünbeck" in Google Play, dem App Store oder einem anderen Marketplace. 2. Installieren Sie die myGrünbeck-App. Die myGrünbeck-App unterstützt IOS ab Version 5.0 und Android ab Version 4.0. Genauere Informationen über die Installation einer APP finden Sie in der Anleitung Ihres Mobilgerätes.

  • Seite 25: Verbindung Über Wlan-Router

    Steuerung Informationen, wie ihr WLAN-Gerät (z. B. Smartphone oder Tablet) mit einem WLAN verbunden wird entnehmen Sie der Anleitung des Gerätes. 2. Wählen Sie die SSID Ihrer Enthärtungsanlage (softliQ:SC_XXXXXX). 3. Geben Sie das 8 stellige Passwort ein. Das Passwort, das Sie für die Verbindung benötigen, finden Sie hier: Statusebene>Menüebene>Information>Information4>...
  • Seite 26 Steuerung HINWEIS: Unsichtbare SSID werden von der Steuerung nicht erkannt. ● Die Steuerung kann nicht in ein bestehendes WLAN-Netz mit unsichtbarer SSID eingebunden werden. ► Aktivieren Sie die Übertragung der SSID vorübergehend. HINWEIS: Verbindungsabbruch bei Verwendung der DHCP-Funktion Ihres Routers möglich.
  • Seite 27 Steuerung 4.8.2 softliQ über interne Website mit WLAN verbinden HINWEIS: Mit einem ungeeigneten Browser und nicht aktiviertem Javascript ist der Zugriff auf die interne Website nicht möglich. ● Sie sind nicht in der Lage, Ihr Produkt über die interne Website zu konfigurieren oder Daten auszulesen.
  • Seite 28 Steuerung 3. Wählen Sie in der Menüleiste auf der linken Seite "Netzwerke". 4. Betätigen Sie in der Tabelle auf der rechten Seite neben der Position WLAN suchen Start. Die Suche kann bis zu einer Minute dauern. » Unter "Mit WLAN-Netzwerk verbinden" werden alle verfügbaren Netzwerke angezeigt.
  • Seite 29 Steuerung Die Anmeldung kann bis zu einer Minute dauern. » Ist die Anmeldung erfolgreich, wird unter "Netzwerkstatus WLAN" der Status mit "Verbunden" angezeigt. » Bei erfolgreicher WLAN-Verbindung erscheint das WLAN-Symbol ( ) in der linken oberen Ecke des Displays der Steuerung der softliQ:SC. Dauert der Verbindungsaufbau länger als zwei Minuten, trennen Sie die WLAN-Verbindung Ihres WLAN-Gerätes.

  • Seite 30: Überprüfen Der Verbindung Mit Ihrem Wlan-Router

    Steuerung 14. Bestätigen Sie mit ENTER. 15. Geben Sie das WLAN-Passwort Ihres Routers ein. Die Zeichen erscheinen bei Betätigung von ▼ in dieser Reihenfolge: !"#$%&'()*+,-/0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ [\]^_`abcdefghijklmn opqrstuvwxyz{|}~ Betätigen Sie ▼ erneut, falls die Buchstaben stehen bleiben. Haben sie eine Position falsch eingegeben, gelangen sie mit HOME wieder zum Anfang zurück.

  • Seite 31: Nutzung Ihres Eigenen E-Mail-Accounts

    Steuerung 4.9.1 Nutzen des bereitgestellten E-Mail-Dienstes Wollen Sie den von Grünbeck bereitgestellten E-Mail-Dienst nutzen gehen Sie wie folgt vor: 1. Gehen Sie auf www.gruenbeck.de/myaccount. 2. Folgen Sie den Anweisungen. » Sie erhalten eine E-Mail mit allen benötigten Daten. Die E-Mail wird von "noreply@prodreggb.de" versendet und hat den Betreff „Bestätigung der Nutzungsvereinbarungen“.
  • Seite 32 Steuerung Für E-Mail-Konfiguration notwendige Daten ● Daten aus der E-Mail des von Grünbeck bereitgestellten E Mail Dienstes oder Ihres E-Mail Providers: • E-Mail Adresse, von der gesendet wird • SMTP-Server • Port • Konto • Passwort ● Persönliche Daten: • E-Mail-Adresse, an die gesendet werden soll (bis zu 3) •...

  • Seite 33: Installation

    Installation Installation Die Installation einer Enthärtungsanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einem Fachhandwerker vorgenommen werden. Pos. Beschreibung Pos. Beschreibung Sicherheitseinrichtung protectliQ Trinkwasserfilter pureliQ Gartenwasserleitung Isolier-Set softliQ:SC Wasserentnahmestelle Dosiercomputer EXADOS Kanalanschluss DN 50 nach DIN EN 1717 Anforderungen an den Aufstellort Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten.
  • Seite 34 Installation HINWEIS: Die Ventile der Anlage sind elektrisch betrieben. ● Bei Stromausfall während einer Regeneration kann Wasser unkontrolliert in den Kanal fließen. ► Kontrollieren Sie bei einem Stromausfall Ihr Produkt und sperren Sie die Wasserzufuhr ab, wenn notwendig. HINWEIS: Funktionsausfall der Hebeanlage bei Stromausfall. ●...

  • Seite 35: Lieferumfang Prüfen

    Installation Lieferumfang prüfen Pos. Beschreibung Pos. Beschreibung Enthärtungsanlage komplett montiert 2 Anschlussschläuche Anschlussblock inkl. Wasserprüfeinrichtung "Gesamthärte" - 2 Einlegeteilen - 2 Überwurfmuttern - 2 Dichtungen Betriebsanleitung ► Prüfen Sie den Lieferumfang auf Vollständigkeit und auf eventuelle Beschädigungen. Produkt installieren WARNUNG: Gefahr von kontaminiertem Trinkwasser durch Stagnation. ●...

  • Seite 36: Anschlussschläuche Montieren

    Installation 5.3.2 Anschlussschläuche montieren 1. Lösen Sie beide seitlichen Schrauben am Oberteil Technikgehäuse. 2. Nehmen Sie das Oberteil Technikgehäuse ab. 3. Montieren Sie die Anschlussschläuche. HINWEIS: Schläuche richtig montieren. ● Falsch montierte Schläuche führen zum Funktionsausfall. ► Beachten die durch Pfeile gekennzeichnete Durchflussrichtung. 36 | 80...
  • Seite 37 Installation 5.3.3 Abwasseranschluss nach DIN EN 1717 herstellen Der Kanalanschluss DN 50 nach DIN EN 1717 für Kleinenthärtungsanlagen erleichtert den Anschluss nach DIN-Norm (siehe Kapitel 3.7). HINWEIS: Rückstau des Abwassers durch geknickte Schläuche. ● Gefahr eines Wasserschadens. ► Verlegen Sie die Schläuche ohne Knick und mit Gefälle zum Kanal. 1.

  • Seite 38: Ein- Und Ausgänge Der Steuerung

    Installation 3. Kürzen Sie den Überlaufschlauch (Außendurchmesser 16 mm) auf die benötigte Länge. 4. Führen Sie den Überlaufschlauch mit Gefälle zum Kanal. 5. Achten Sie auf freien Auslauf zum Kanal. 6. Befestigen Sie den Überlaufschlauch. Der Spülwasserschlauch kann bei Bedarf bis zu 2,0 m über Fußboden geführt werden.
  • Seite 39 Installation Verwenden Sie zum Anschluss am programmierbaren Eingang bzw. potentialfreien Ausgang der Steuerung die folgenden Anschlussleitungen: ● Zum Anschluss des programmierbaren Eingangs (Pos. 1) flexible Leitungen der Qualität H03xx F 2x0,5mm² oder vergleichbar, da nur potentialfreie Kontakte angeschlossen werden dürfen. ●...

  • Seite 40: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Produkt in Betrieb nehmen Die Steuerung der softliQ bedienen Sie über Tasten (siehe Kapitel 4.3). Das Inbetriebnahmeprogramm bietet Ihnen eine Hilfestellung bei Inbetriebnahme der Enthärtungsanlage softliQ. Sie werden am Display Schritt für Schritt durch die Inbetriebnahme geführt. Rechts am Display sehen Sie Punkte. Diese dienen als Orientierungshilfe, wo im Programm Sie sich aktuell befinden.
  • Seite 41 Inbetriebnahme Das App-Passwort benötigen Sie nur, wenn Sie das Produkt über die myGrünbeck-App in Betrieb nehmen wollen. Ansonsten überspringen Sie diesen Schritt. 9. Wählen Sie "Inbetriebnahme START". 10. Bestätigen Sie mit ENTER. 11. Fahren Sie mit Kapitel 6.1.3 fort. 6.1.2 Manueller Start des Inbetriebnahmeprogramms Bei Bedarf starten Sie das Inbetriebnahmeprogramm manuell aus der Menüebene.
  • Seite 42 Inbetriebnahme Pos. Beschreibung Pos. Beschreibung Absperrventil Rohwasser Feststellschraube Verschneideventil Absperrventil Weichwasser 6. Öffnen Sie das Absperrventil Rohwasser am Anschlussblock. 7. Prüfen Sie optisch auf Dichtheit. Durch den Spülwasserschlauch fließt Wasser zum Kanal. Das ist während der Inbetriebnahme völlig normal. 8. Starten Sie das Entlüftungsprogramm mit ENTER. »...

  • Seite 43: Produkt Mit Betriebsanleitung An Betreiber Übergeben

    Inbetriebnahme In Ausnahmefällen kann es vorkommen, dass die Inbetriebnahme abbricht (Restdauer läuft auf 00:00 Minuten und es geht nicht weiter). Gehen Sie in diesem Fall folgendermaßen vor: ► Ziehen Sie den Netzstecker. ► Warten Sie 5 Sekunden. ► Starten Sie erneut bei Punkt 6.1.1. 9.
  • Seite 44 Inbetriebnahme 3. Weisen Sie den Betreiber mit Hilfe der Anleitung ein und beantworten Sie seine Fragen. 4. Weisen Sie den Betreiber auf notwendige Inspektionen und Wartungen hin. 5. Weisen Sie den Betreiber auf den Einfluss der Wasserhärte auf die Dosierung von Wasch- und Reinigungsmitteln hin.

  • Seite 45: Betrieb

    Betrieb Betrieb Informationen abfragen Statusebene>Menüebene>Information 7.1.1 Information 1 Hier finden Sie eine grafische Darstellung der aktuellen Anlagenfunktion. Abbildung Erklärung Die Anlagenkapazität nimmt von oben nach unten ab. Ein Balken entspricht 20 %. Die hellen Balken zeigen die vorhandene Anlagenkapazität an. Eco Modus/Power Modus Blaues Symbol...

  • Seite 46: Manuelle Regeneration Starten

    Betrieb 7.1.3 Information 3 Sie können folgende Werte abfragen: ● aktueller Regenerationsschritt. ● Restdauer Wartungsintervall in Tagen. Wird nur angezeigt, wenn in der Steuerung aktiviert. 7.1.4 Information 4 Sie können folgende Werte abfragen: ● Zeit seit letzter Regeneration in Std. (Zeigt an, wie viel Zeit seit der letzten Regeneration vergangen ist).

  • Seite 47: Wasserhärte Ermitteln Und Eingeben

    Betrieb • Französisch • Italienisch ● Härteeinheit ändern (je nach Land sind verschiedene Einheiten gebräuchlich) • °dH (Werkseinstellung) • °f • °e • • mol/m³ ● WLAN konfigurieren (siehe Kapitel 4.8) ● Regenerationszeitpunkt wählen • Automatisch (Werkseinstellung) • Fest Ansprechverhalten •...

  • Seite 48: Wasserhärte In °Dh/°F Ermitteln

    Betrieb Pos. Beschreibung Pos. Beschreibung Prüfröhrchen Titrierlösung 7.4.1 Wasserprobe nehmen Hinweis: Zu geringer Durchfluss während der Probenahme verfälscht das Ergebnis. ● Die Anlage wird mit falschen Rohwasserhärten programmiert. ● Der gewünschte Weichwasserwert wird nicht erreicht. ► Öffnen Sie die Wasserentnahmestelle für Kaltwasser oder den Probehahn voll. Es muss ein Durchfluss zwischen 0,4 m³/h und 0,6 m³/h erreicht werden.

  • Seite 49: Wasserhärte Eingeben

    Betrieb 3. Wiederholen Sie bei roter Färbung die Punkte 1 und 2 und zählen Sie die benötigten Tropfen bis zum Farbumschlag nach grün. » Bei Farbumschlag nach grün ist die Wasserhärte ermittelt. Die Anzahl der Tropfen entspricht dem Härtegrad in °dH bzw. °f. Beispiel: ...

  • Seite 50: Aktuelle Uhrzeit Einstellen

    Betrieb 7.5.1 Aktuelle Uhrzeit einstellen Das Einstellen der Uhrzeit ist nur erforderlich und möglich, wenn Sie den Regenerationszeitpunkt "fest" gewählt haben. Statusebene>Menüebene>Einstellungen>Regenerationszeitpunkt wählen>aktuelle Uhrzeit einstellen 1. Drücken sie ENTER. 2. Stellen Sie mit ▲ und ▼ die Uhrzeit ein. 3. Bestätigen Sie mit ENTER. 7.5.2 Zeitpunkt der festen Regeneration einstellen Statusebene>Menüebene>Einstellungen>Regenerationszeitpunkt...

  • Seite 51: Salztabletten Nachfüllen

    Betrieb ● Drehen Sie das Verschneideventil nach rechts, reduzieren Sie die Weichwasserhärte. ● Drehen Sie das Verschneideventil nach links, erhöhen Sie die Weichwasserhärte. Salztabletten nachfüllen Der Salztablettenstand im Salztank muss immer höher als der Wasserstand sein. 1. Öffnen Sie den Salztankdeckel. Im Deckel des Salztanks der softliQ:SC23 befindet sich der Sensor für den Salzmangelalarm.

  • Seite 52: Reinigung, Inspektion, Wartung

    Reinigung, Inspektion, Wartung Reinigung, Inspektion, Wartung WARNUNG: Gefahr von kontaminiertem Trinkwasser bei unsachgemäß durchgeführten Arbeiten. ● Es besteht die Gefahr von Infektionskrankheiten. ► Bei Arbeiten an Enthärtungsanlagen auf Hygiene achten. Die Inspektion und Wartung einer Enthärtungsanlage ist durch die Norm DIN EN 806-5 vor- geschrieben.

  • Seite 53: Wartung

    Reinigung, Inspektion, Wartung Im Betrieb darf aus dem Spülwasserschlauch kein Wasser tropfen. Die Anlage befindet sich im Betrieb, wenn in der Informationsebene 1 das blaue Symbol angezeigt wird (siehe Kapitel 7.1.1). Wartung Um langfristig eine einwandfreie Funktion des Produktes zu sichern, sind einige regelmäßige Arbeiten notwendig.

  • Seite 54: Verbrauchsmaterial

    Reinigung, Inspektion, Wartung 11. Lesen Sie den Zähler Regeneration ab. 12. Lesen Sie den Zähler Weichwassermenge ab. 13. Lesen Sie den Fehlerspeicher aus (Code 245). Wartungsarbeiten 14. Prüfen Sie die Schlauchverbindungen auf Dichtheit und Beschädigungen. 15. Prüfen Sie den Wasserzähler Weichwasser auf Impulsabgabe (Aktueller Durchfluss bei Betrieb, siehe Infoebende 2).

  • Seite 55: Ersatzteile

    Reinigung, Inspektion, Wartung Produkt Bestell-Nr. Wasserprüfeinrichtung Gesamthärte 170 187 Ersatzteile HINWEIS: Gefahr von Beschädigung der Anlage bei Verwendung von ungeeigneten Ersatzteilen. ● Es drohen Funktionsbeeinträchtigungen, Störungen und der Verlust der Gewährleistung. ► Verwenden Sie nur Original-Ersatzteile. Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet zuständigen Vertretung (zu finden im Internet unter www.gruenbeck.de).

  • Seite 56: Störung

    Störung Störung WARNUNG: Gefahr von kontaminiertem Trinkwasser durch Stagnation. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie auftretende Störungen umgehend beseitigen. Die Enthärtungsanlage softliQ zeigt Störungen im Display an. Bei Störungen, die durch die nachfolgenden Hinweise nicht zu beheben sind, wenden Sie sich an den Werks- /Vertragskundendienst der Firma Grünbeck.
  • Seite 57 Störung 9.1.2 Störmeldungen (rote Symbole) Displayanzeige Erklärung Abhilfe Anzeige nur, wenn Überprüfen Sie den Stromanschluss. Erkennung aktiviert. Stellen Sie bei Stromausfall Enthärtungsanlage führt > 3 Tagen die Uhr der eine Regeneration Enthärtungsanlage neu (nur bei Stromausfall > 5 Minuten durch, sobald Strom Regenerationszeitpunkt "fest", wiederkehrt.

  • Seite 58: Sonstige Beobachtungen

    Störung Displayanzeige Erklärung Abhilfe Wasserzähler Prüfen Sie die Wasserzufuhr. Regeneration liefert Verständigen Sie den Werks- keine Impulse. /Vertragskundendienst der Firma Verbindungskabel Grünbeck. Wasserzähler defekt. Regeneration defekt! Wasserzufuhr unterbrochen. Minimalkontakt bei Verständigen Sie den Werks- Besalzen nicht erreicht. /Vertragskundendienst der Firma Überwachungszeit Grünbeck.
  • Seite 59 Störung Beobachtung Bedeutung Abhilfe Wasserzufuhr Öffnen Sie die Absperrventile. unterbrochen. Harzkügelchen im Düsensystem defekt. Verständigen Sie den Werks- Spülwasserschlauch /Vertragskundendienst der Firma oder im Perlator Grünbeck. Zu geringer Möglicherweise Harz Prüfen Sie, ob das Problem von der Wasserdruck an durch ungelöste Enthärtungsanlage kommt.

  • Seite 60: Außerbetrieb- Und Wiederinbetriebnahme

    Außerbetrieb- und Wiederinbetriebnahme Außerbetrieb- und Wiederinbetriebnahme   Es ist, auch bei längerer Standzeit, nicht notwendig Ihr Produkt außer Betrieb zu nehmen. Sollten Sie dies trotzdem tun wollen, beachten Sie bitte die Inhalte dieses Kapitels.   10.1 Außerbetriebnahme   Warnung: Gefahr von mikrobiologischem Wachstum durch stagnierendes Wasser. ●...

  • Seite 61: Demontage Und Entsorgung

    Demontage und Entsorgung Demontage und Entsorgung 11.1 Demontage Die hier beschriebenen Tätigkeiten stellen einen Eingriff in Ihre Trinkwasserinstallation dar. Beauftragen Sie für diese Tätigkeiten ausschließlich Fachfirmen und Fachhandwerker. Vorsicht: Anlage steht unter Druck und ist elektrisch angeschlossen ● Verletzungen durch unter Druck stehendes, austretendes Wasser. ●...
  • Seite 62 Demontage und Entsorgung 11.2.2 Produkt Befindet sich dieses Symbol (durchgestrichenen Abfalltonne) auf dem Produkt, gilt für dieses Produkt die Europäische Richtlinie 2012/19/EU. Dies beutet, dass dieses Produkt, bzw. die elektrischen und elektronischen Komponenten nicht als Hausmüll entsorgt werden dürfen. ► Informieren Sie sich über die örtlichen Bestimmungen zur getrennten Sammlung elektrischer und elektronischer Produkte.

  • Seite 63: Technische Daten

    Technische Daten Technische Daten Maße und Gewichte SC18 SC23 Anlagenbreite [mm] Anlagenhöhe [mm] Anlagentiefe [mm] Anschlusshöhe Steuerventil [mm] (Weichwasser; Ausgang) Anschlusshöhe Steuerventil [mm] (Rohwasser; Eingang) Höhe Sicherheitsüberlauf Salztank [mm] Höhe geöffneter Deckel [mm] 1060 Einbaulänge ohne Verschraubung [mm] Einbaulänge mit Verschraubung [mm] Betriebsgewicht ca.
  • Seite 64 Technische Daten Leistungsdaten SC18 SC23 [m³/h] Nenndurchfluss (0 °dH, 0 °f, 0 mol/m³) gem. DIN EN 14743 bei 1,0 bar Druckverlust (theoretischer Wert) [m³/h] Nenndurchfluss bei 1,0 bar Druckverlust in Anlehnung an DIN 19636 (Rohwasserhärte 20 °dH (35,6 °f, 3,56 mol/m³), Weichwasserhärte 8 °dH (14,2 °f, 1,42 mol/m³) [m³...

  • Seite 65: Sonstige Informationen

    Sonstige Informationen Sonstige Informationen 13.1 Begriffserklärungen Beschreibt die Menge an vollenthärtetem Wasser welches Anlagenkapazität die Enthärtungsanlage erzeugen kann. Dieses Wasser ist nach der Regeneration mit Calciumionen Regenerationswasser gesättigt und wird aus der Anlage in den Abwasserkanal gespült. Rohwasser ist das unbehandelte Wasser vor der Rohwasser Enthärtungsanlage.

  • Seite 66: Härtebereiche

    Sonstige Informationen Die Rohwasserhärte darf von 28 °dH (50 °f) auf 5 °dH (9 °f) reduziert werden. 13.3 Härtebereiche Die Einstufung der Härtebereiche erfolgt gemäß dem Wasch- und Reinigungsmittelgesetz aus dem Jahr 2007. Härtebereich °dH °fH Weich < 8,4 < 15 Mittel 8,4 –...

  • Seite 67: Betriebshandbuch

    Betriebshandbuch Betriebshandbuch Enthärtungsanlage softliQ:SC___ Seriennummer: ________________ Inbetriebnahmeprotokoll Kunde Name: Adresse: Installation/Zubehör Trinkwasserfilter (Fabrikat, Typ): Kanalanschluss nach DIN EN 1717 nein Bodenablauf vorhanden nein Sicherheitseinrichtung nein Regenerierwasserhebeanlage nein Fabrikat: Dosierung nein Wirkstoff: Betriebswerte Wasserdruck [bar] Hauswasserzählerstand [m³] Härteeinheit [°dH] [°f] [mol/m³] [°e] [°ppm] Rohwasserhärte (gemessen)

  • Seite 68: Wartung

    Betriebshandbuch 1. Wartung Betriebswerte Rohwasserhärte gemessen/eingestellt Weichwasserhärte gemessen/eingestellt Weichwasserhärte 0 °dH Prüfung i. O. Betriebsdruck [bar] Hauswasserzählerstand [m³] Zähler Weichwassermenge (C 245) [m³] Zähler Regeneration (C 245) Fehlerspeicher auslesen (C 245) Wartungsarbeiten i. O. Schlauchverbindungen auf Dichtheit und Beschädigung geprüft Wasserzähler Weichwasser auf Impulsabgabe geprüft Wasserzähler Regeneration auf Impulsabgabe geprüft Kabel auf Beschädigung und festen Sitz geprüft...
  • Seite 69 Betriebshandbuch 2. Wartung Betriebswerte Rohwasserhärte gemessen/eingestellt Weichwasserhärte gemessen/eingestellt Weichwasserhärte 0 °dH Prüfung i. O. Betriebsdruck [bar] Hauswasserzählerstand [m³] Zähler Weichwassermenge (C 245) [m³] Zähler Regeneration (C 245) Fehlerspeicher auslesen (C 245) Wartungsarbeiten i. O. Schlauchverbindungen auf Dichtheit und Beschädigung geprüft Wasserzähler Weichwasser auf Impulsabgabe geprüft Wasserzähler Regeneration auf Impulsabgabe geprüft Kabel auf Beschädigung und festen Sitz geprüft...
  • Seite 70 Betriebshandbuch 3. Wartung Betriebswerte Rohwasserhärte gemessen/eingestellt Weichwasserhärte gemessen/eingestellt Weichwasserhärte 0 °dH Prüfung i. O. Betriebsdruck [bar] Hauswasserzählerstand [m³] Zähler Weichwassermenge (C 245) [m³] Zähler Regeneration (C 245) Fehlerspeicher auslesen (C 245) Wartungsarbeiten i. O. Schlauchverbindungen auf Dichtheit und Beschädigung geprüft Wasserzähler Weichwasser auf Impulsabgabe geprüft Wasserzähler Regeneration auf Impulsabgabe geprüft Kabel auf Beschädigung und festen Sitz geprüft...
  • Seite 71 Betriebshandbuch 4. Wartung Betriebswerte Rohwasserhärte gemessen/eingestellt Weichwasserhärte gemessen/eingestellt Weichwasserhärte 0 °dH Prüfung i. O. Betriebsdruck [bar] Hauswasserzählerstand [m³] Zähler Weichwassermenge (C 245) [m³] Zähler Regeneration (C 245) Fehlerspeicher auslesen (C 245) Wartungsarbeiten i. O. Schlauchverbindungen auf Dichtheit und Beschädigung geprüft Wasserzähler Weichwasser auf Impulsabgabe geprüft Wasserzähler Regeneration auf Impulsabgabe geprüft Kabel auf Beschädigung und festen Sitz geprüft...
  • Seite 72 Betriebshandbuch 5. Wartung Betriebswerte Rohwasserhärte gemessen/eingestellt Weichwasserhärte gemessen/eingestellt Weichwasserhärte 0 °dH Prüfung i. O. Betriebsdruck [bar] Hauswasserzählerstand [m³] Zähler Weichwassermenge (C 245) [m³] Zähler Regeneration (C 245) Fehlerspeicher auslesen (C 245) Wartungsarbeiten i. O. Schlauchverbindungen auf Dichtheit und Beschädigung geprüft Wasserzähler Weichwasser auf Impulsabgabe geprüft Wasserzähler Regeneration auf Impulsabgabe geprüft Kabel auf Beschädigung und festen Sitz geprüft...
  • Seite 73 Notizen Notizen 73 | 80...
  • Seite 74 Notizen Notizen 74 | 80...
  • Seite 75 Notizen Notizen 75 | 80...

  • Seite 76: Eu-Konformitätserklärung

    EU-Konformitätserklärung EU-Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU, Anhang IV Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültigkeit.

  • Seite 77: Index

    Index Index A  P  Anlagenkapazität ............ 14, 46, 68 Power Modus ..............14, 48 Anschlussblock ............. 36, 43 Anschlussschläuche ............37 R  B  Regenerationswasser ........... 39, 68 Regeneriermittel ..............11 Betrieb ................62 Reinigung ................68 Rohwasser ..............43, 68 E ...
  • Seite 78      ...
  • Seite 79    ...
  • Seite 80   Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau DEUTSCHLAND +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de  ...
