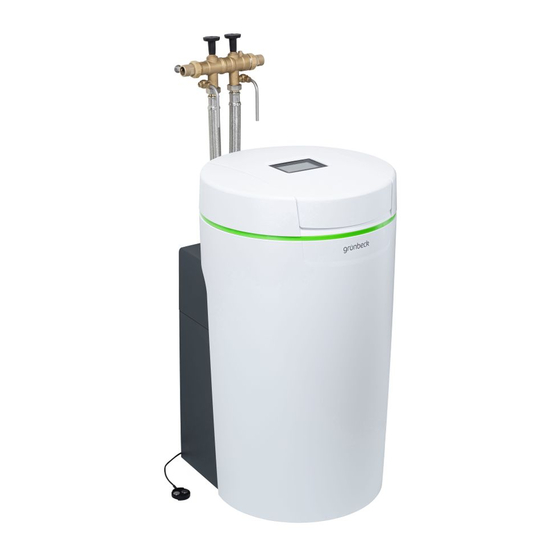

Grunbeck softliQ:PB Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Grunbeck Anleitungen
  4. Wasserspender
  5. softliQ:PB
  6. Betriebsanleitung

Grunbeck softliQ:PB Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

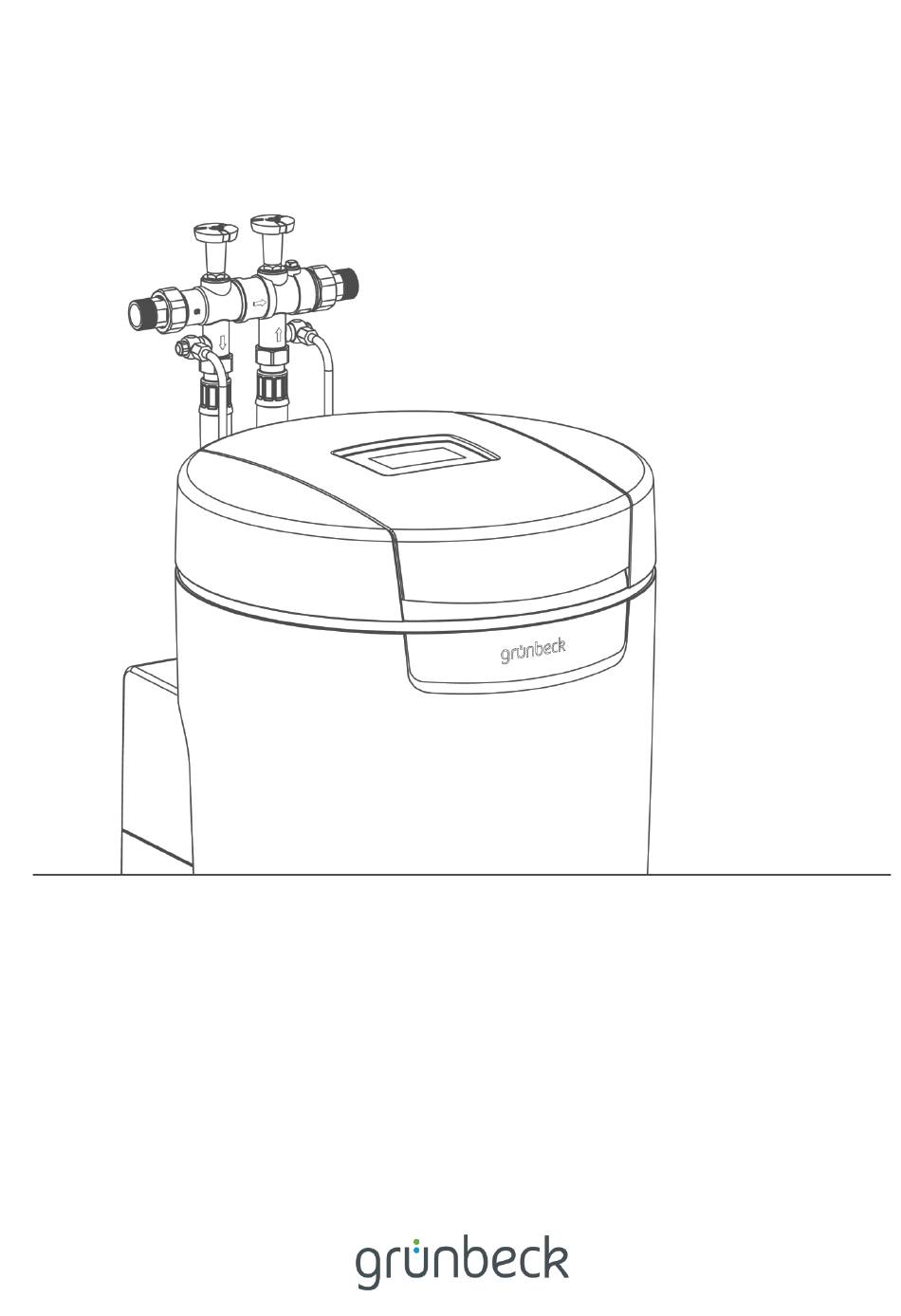

Wir verstehen Wasser.
Enthärtungsanlage | softliQ:PB
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grunbeck softliQ:PB

Inhaltszusammenfassung für Grunbeck softliQ:PB

  • Seite 1 Wir verstehen Wasser. Enthärtungsanlage | softliQ:PB Betriebsanleitung...
  • Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck Wasseraufbereitung GmbH Originalbetriebsanleitung Stand: März 2021 Bestell-Nr.: TD3-BP001de_014...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis .............. 3 Betrieb/Bedienung ...........27 Einführung ..............4 Touchdisplay ............27 Menüstruktur .............30 Gültigkeit der Anleitung ..........4 Verbindung zur Grünbeck-Cloud ......32 Produktidentifizierung ..........4 Salztabletten nachfüllen ...........34 Verwendete Symbole ..........5 Hygieneelemente tauschen ........35 Darstellung von Warnhinweisen ........ 6 Manuelle Regeneration/Desinfektion starten ....35 Personalanforderungen ..........

  • Seite 4: Einführung

    Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung abweichen. Gültigkeit der Anleitung Diese Anleitung ist für folgendes Produkt gültig: ● Enthärtungsanlage softliQ:PB ● Sonderausführungen, die im Wesentlichen den aufgeführten Standardprodukten entsprechen. Informationen zu Änderungen finden Sie in diesen Fällen auf dem jeweils beiliegenden Hinweisblatt.

  • Seite 5: Verwendete Symbole

    Einführung Das Typenschild finden Sie auf der Innenseite des Salztankdeckels. Bezeichnung Bezeichnung Betriebsanleitung beachten Bemessungsaufnahme Entsorgungshinweis Schutzart/Schutzklasse DVGW-Prüfzeichen Produktbezeichnung EAC-Prüfzeichen QR-Code CE-Kennzeichnung Data-Matrix-Code Nenndruck Bestell-Nr. Umgebungstemperatur Serien-Nr. Bemessungsspannungsbereich/-frequenz Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Arbeiten, die nur von Fachkräften durchgeführt werden dürfen Arbeiten, die nur vom Kundendienst durchgeführt werden dürfen...

  • Seite 6: Darstellung Von Warnhinweisen

    Einführung Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen. Die Hinweise sind mit einem Warnzeichen ausgezeichnet und folgendermaßen aufgebaut: 1.4.1.2 SIGNALWORT 1.4.1.3 Art und Quelle der Gefährdung 1.4.1.1 ● Mögliche Folgen 1.4.1.4 ► Maßnahmen zur Vermeidung Folgende Signalwörter sind je nach Gefährdungsgrad definiert und können im vorliegenden Dokument verwendet sein: Warnzeichen und...
  • Seite 7 Einführung 1.5.2 Berechtigungen des Personals Die folgende Tabelle beschreibt, welche Tätigkeiten von wem durchgeführt werden dürfen. Bediener Betreiber Fachkraft Kundendienst Transport und Lagerung Installation und Montage Inbetriebnahme Betrieb und Bedienung Ausnahme: Hygieneelemente tauschen Reinigung Inspektion Wartung halbjährlich jährlich Störungsbeseitigung Instandsetzung Außer- und Wiederinbetriebnahme Demontage und Entsorgung 7 | 60...

  • Seite 8: Sicherheit

    Sicherheit Sicherheit Sicherheitsmaßnahmen ● Betreiben Sie Ihr Produkt nur, wenn alle Komponenten ordnungsgemäß installiert wurden. ● Beachten Sie die örtlich gültigen Vorschriften zum Trinkwasserschutz, zur Unfallverhütung und zur Arbeitssicherheit. ● Nehmen Sie keine Änderungen, Umbauten, Erweiterungen oder Programmänderungen an Ihrem Produkt vor. ●...

  • Seite 9: Schutzbedürftige Personengruppe

    Sicherheit ● Schalten Sie die Versorgungsspannung vor Arbeiten an elektrischen Komponenten ab. Leiten Sie die Restspannung ab. ● Überbrücken Sie niemals elektrische Sicherungen. Setzen Sie Sicherungen nicht außer Betrieb. Halten Sie beim Auswechseln von Sicherungen die korrekten Stromstärkenangaben ein. ● Halten Sie Feuchtigkeit von spannungsführenden Teilen fern. Feuchtigkeit kann zum Kurzschluss führen.

  • Seite 10: Produktbeschreibung

    ● Die Enthärtungsanlage softliQ:PB schützt Wasserleitungen und daran angeschlossene wasserführende Systeme vor Verkalkung und dadurch bedingte Funktionsstörungen und Schäden. ● Die Enthärtungsanlage softliQ:PB ist mit einer Hygieneeinheit zur Reduktion von Mikroorganismen ausgestattet. Der Rückhalt von Pseudomonas aeruginosa und Escherichia coli beträgt 99,99%.

  • Seite 11: Produktkomponenten

    Produktbeschreibung Produktkomponenten Bezeichnung Bezeichnung Anschlussblock Salztank Absperrventil Rohwasser Anschluss Weichwasser Absperrventil Weichwasser Anschluss Rohwasser Probehahn Weichwasser Kanalanschluss DN 50 nach DIN EN 1717 Sensor Salzvorratsanzeige Wassersensor Salztankdeckel LED-Leuchtring Typenschild Austauscher Straße Steuerung (Display) Hygieneeinheit Abdeckung Anschlüsse (Kundenschnittstelle) Steuerventile Technikgehäuse Oberteil Wasserprüfeinrichtung "Gesamthärte"...

  • Seite 12: Funktionsbeschreibung

    Produktbeschreibung ● Leuchten bei Wasserbehandlung ● Leuchten bei Bedienung der Steuerung ● Intervall-Blinken bei auftretenden Störungen ● Intervall-Blinken bei Salz-Vorwarnung Der LED-Leuchtring kann auf dauerhaftes Leuchten eingestellt oder deaktiviert werden. Wassersensor Der Wassersensor erkennt Wasser am Installationsort der softliQ, meldet dies über die Steuerung der softliQ oder über die Grünbeck myProduct-App und löst (wenn aktiviert) ein Audio-Signal aus.

  • Seite 13: Zulässiges Regeneriermittel

    Produktbeschreibung Zulässiges Regeneriermittel Die Enthärtungsanlagen softliQ dürfen nur mit folgendem Regeneriermittel betrieben werden: ● Salztabletten nach DIN EN 973 Typ A Produktregistrierung Durch die Produktregistrierung verlängert sich Ihre Garantie um 1 Jahr. Für die Produktregistrierung stehen Ihnen folgende Wege zur Verfügung: ●...
  • Seite 14 Produktbeschreibung Bild Produkt Bestell-Nr. Regenerierwasserförderpumpe 188 800 Zur Abführung des Regenerierwassers in höher gelegene Abflussleitungen. Verlängerungsset für Anschlussschläuche DN25 187 660e Zur Schlauchverlängerung auf 1,6 m. Anschlusswinkel 90 °-1" (2 Stück) 187 865 Zur näheren Führung der Anschlussschläuche an der softliQ, bei engen Einbausituationen.

  • Seite 15: Ein- Und Ausgänge Der Steuerung

    Produktbeschreibung Ein- und Ausgänge der Steuerung Die Steuerung verfügt über potentialfreie Ein- und Ausgänge (siehe Kapitel 7.9). 3.7.1 Daten-Platine Bezeichnung Bezeichnung LAN-Anschluss iQ-Comfort 2 Dip-Schalter Wassersensor (Digitaleingang) iQ-Comfort 1 ► Klemmen Sie den Wassersensor ab, falls Sie dem Digitaleingang eine andere Funktion geben wollen.
  • Seite 16 Produktbeschreibung 3.7.2 Power-Platine WARNUNG Elektrische Spannung unter dem Berührschutz ● Stromschlag ► Ziehen Sie den Netzstecker, bevor Sie den Berührschutz entfernen. Bezeichnung Bezeichnung Berührschutz Programmierbarer Ausgang (untere beide Klemmen) Störmeldekontakt (obere beide Klemmen) z. B. Anschluss der max. 230 V/max. 1 A Regenerierwasserförderpumpe (Werkseinstellung N.C.) max.

  • Seite 17: Transport, Aufstellung Und Lagerung

    Transport, Aufstellung und Lagerung Transport, Aufstellung und Lagerung Versand/Anlieferung/Verpackung Die Anlage ist werkseitig auf einer Palette fixiert und gegen Kippen gesichert. ► Prüfen Sie bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden. ► Gehen Sie bei erkennbarem Transportschaden wie folgt vor: •...

  • Seite 18: Installation

    Installation Installation Die Installation einer Enthärtungsanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. Die Enthärtungsanlage softliQ ist DVGW-zertifiziert und somit eigensicher. Vor dem Produkt ist kein Systemtrenner als zusätzliche Sicherheitseinrichtung erforderlich. Bezeichnung Bezeichnung Sicherheitseinrichtung protectliQ Wasserentnahmestelle...
  • Seite 19 Installation ● Dient das enthärtete Wasser für den menschlichen Gebrauch im Sinne der Trinkwasserverordnung, so darf die Umgebungstemperatur nicht über 25 °C steigen. ● Vor dem Produkt muss ein Trinkwasserfilter und ggf. ein Druckminderer z. B. Feinfilter pureliQ:KD installiert sein. ●...

  • Seite 20: Lieferumfang Prüfen

    Installation Lieferumfang prüfen Bezeichnung Bezeichnung Anschlussblock inklusive Wasserprüfeinrichtung "Gesamthärte" • 2 Einlegeteilen Kanalanschluss DN 50 nach DIN EN 1717 • 2 Überwurfmuttern 2 Anschlussschläuche • 2 Dichtungen Enthärtungsanlage komplett montiert Betriebsanleitung ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen. Produkt installieren WARNUNG Kontaminiertes Trinkwasser durch Stagnation...

  • Seite 21: Anschlussschläuche Montieren

    Installation ► Verwenden Sie immer den mitgelieferten Anschlussblock. 1. Installieren Sie die Wasserzählerverschraubung in die Rohrleitung. 2. Prüfen Sie die Durchflussrichtung. 3. Beachten Sie die Durchflussrichtung am Anschlussblock (durch einen Pfeil gekennzeichnet). 4. Achten Sie darauf, dass der Siebeinsatz auf der Zulaufseite eingelegt ist. 5.
  • Seite 22 Installation 4. Montieren Sie die Anschlussschläuche mit geeignetem Werkzeug. » Die Anschlussschläuche sind montiert. 5.3.3 Abwasseranschluss herstellen HINWEIS Rückstau des Abwassers durch geknickte Schläuche ● Wasserschaden ► Verlegen Sie die Schläuche ohne Knick und mit Gefälle zum Kanal. 1. Kürzen Sie den Spülwasserschlauch (Ø 12 mm) auf die benötigte Länge. 2.
  • Seite 23 Installation 5. Befestigen Sie den Überlaufschlauch. Der Spülwasserschlauch kann bei einem Fließdruck von mindestens 3 bar bis zu 2 m über dem Fußboden geführt werden. Der Anschluss des Überlaufschlauchs ist dann nicht möglich. » Die Installation ist abgeschlossen. ► Schützen Sie das Produkt bis zur Inbetriebnahme vor Verunreinigungen, indem Sie die Schutzhülle (Verpackung) über das Produkt stülpen.

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Produkt in Betrieb nehmen Das Inbetriebnahmeprogramm bietet Ihnen eine Hilfestellung bei der Inbetriebnahme. Sie werden am Display Schritt für Schritt durch die Inbetriebnahme geführt. An einigen Stellen sind Eingaben erforderlich. ► Folgen Sie den Anweisungen am Touchdisplay (siehe Kapitel 7.1). ●...
  • Seite 25 Inbetriebnahme 9. Stellen Sie die Rohwasserhärte ein. » Die Positionierung des Steuerventils startet. 10. Öffnen Sie das Absperrventil Rohwasser. 11. Öffnen Sie das Absperrventil Weichwasser. » Durch den Spülwasserschlauch fließt Wasser zum Kanal. Entlüftungsprogramm Das Entlüftungsprogramm läuft automatisch in 11 Schritten ab. 12.

  • Seite 26: Produkt An Betreiber Übergeben

    ► Füllen Sie das Inbetriebnahmeprotokoll aus (siehe Kapitel 13). » Die Inbetriebnahme ist abgeschlossen. Enthärtetes Trinkwasser Zur Herstellung von enthärtetem Trinkwasser mit der softliQ:PB gelten die Vorgaben der Trinkwasserverordnung. ► Stellen Sie eine Weichwasserhärte zwischen 3 °dH – 8 °dH ein.

  • Seite 27: Betrieb/Bedienung

    Betrieb/Bedienung Betrieb/Bedienung HINWEIS Die Ventile der Anlage sind elektrisch betrieben. ● Bei Stromausfall während einer Regeneration kann Wasser in den Kanal fließen. ► Kontrollieren Sie bei Stromausfall Ihr Produkt und sperren Sie, wenn nötig, die Wasserzufuhr ab. Touchdisplay 7.1.1 Grundanzeige Standardmäßig ist das Touchdisplay ausgeschaltet.
  • Seite 28 Betrieb/Bedienung 7.1.2 Menü-Ebene Um ein Menü aufzurufen, tippen Sie auf den entsprechenden Button. Der gewählte Button wird gelb angezeigt. In den Menüs können Sie Aktionen starten oder Einstellungen ändern. Abbildung Erklärung Information Dieses Menü bietet nützliche Informationen zur Enthärtungsanlage. Manuelle Regeneration In diesem Menü...

  • Seite 29: Bedienelemente

    Betrieb/Bedienung Abbildung Erklärung Aktueller Durchfluss Der aktuelle Durchfluss wird als Zahlenwert und in Form eines „Drehzahlmessers“ angezeigt. Ist der Nenndurchfluss der Anlage überschritten, erscheinen die Kreissegmente in Rot. Gelbes Symbol Wartung fällig! ► Verständigen Sie den Kundendienst. Wartung durchführen seit … Tage Gelbes Symbol Anlagenstandort (Detektion über Wassersensor) auf Wasseraustritt kontrollieren und bei Bedarf Hauptventil der Hausinstallation schließen.

  • Seite 30: Menüstruktur

    Betrieb/Bedienung Button Beschreibung  in die vorherige Menü-Ebene zurückgehen, ungewollte Aktionen abbrechen ✔ Displaymeldungen bestätigen und Einstellungen speichern Buttons, die aktuell keine Funktion haben, werden hellgrün dargestellt. Um einen Wert oder Inhalt zu ändern, tippen Sie das entsprechende Feld an. Das Feld wird weiß...
  • Seite 31 Betrieb/Bedienung Menü Menüpunkte Werte/Einstellungen Zeitsynchronisation Umschaltung Sommer-/Winterzeit Datum/Uhrzeit automatisch beziehen (NTP) URL NTP-Server Cloudverbindung, (W)LAN-Verbindung, Netzwerkstatus Cloudverbindung Verbindung zur Grünbeck-Cloud Kopplung Grünbeck-Cloud-Benutzerkonto URL Cloud URL Zertifikat (W)LAN-Verbindung Netzwerkart Routerverbindung Automatische IP-Adresse (DHCP) Automatische WLAN-Verbindung (WPS) WLAN-Suche Netzwerkstatus Parameter, Wert (nur Anzeige) Regenerations-/ automatisch fest...

  • Seite 32: Verbindung Zur Grünbeck-Cloud

    Betrieb/Bedienung Menü Menüpunkte Werte/Einstellungen Inbetriebnahme Inbetriebnahme Zum Starten 2 Sekunden lang gedrückt halten. Verbindung zur Grünbeck-Cloud Es besteht die Möglichkeit, Ihre Enthärtungsanlage softliQ über ein mobiles Endgerät zu steuern und Informationen abzufragen. Dazu muss auf Ihrem mobilen Endgerät die Grünbeck myProduct-App installiert sein. Die Verbindung zwischen Ihrer Enthärtungsanlage und dem mobilen Endgerät funktioniert nicht direkt, sondern über die Grünbeck-Cloud.

  • Seite 33: Grünbeck Myproduct-App Installieren

    Betrieb/Bedienung Sobald über die Grünbeck myProduct-App ein Benutzerkonto angelegt wurde und per Kopplung die anonymen Daten Ihrem Benutzerkonto zugeordnet werden, sind die Daten im Sinne des Datenschutzgesetzes personalisiert. 7.3.1 Grünbeck myProduct-App installieren Die Grünbeck myProduct-App ist die Verbindung zwischen Ihrem Grünbeck Produkt und Ihrem mobilen Endgerät.

  • Seite 34: Verbindung Mit Router Herstellen

    Betrieb/Bedienung 7.3.3 Verbindung mit Router herstellen Menüebene>Einstellungen>(W)LAN-Verbindung Sobald die Verbindung zur Grünbeck-Cloud erlaubt ist und eine Verbindung zum Router besteht, sendet die Steuerung zyklisch anonyme Daten an die Grünbeck-Cloud. 7.3.4 E-Mail-Versand bei Störung Wenn Ihre Enthärtungsanlage softliQ mit Ihrem Benutzerkonto in der Grünbeck-Cloud verbunden ist, werden Sie im Störungsfall per E-Mail benachrichtigt.

  • Seite 35: Hygieneelemente Tauschen

    Betrieb/Bedienung Hygieneelemente tauschen Die Hygieneelemente dürfen nur vom Kundendienst getauscht werden. Die Standzeit der Hygieneelemente beträgt 250 m³ oder 2 Jahre. Je nachdem was zuerst eintritt. ► Verständigen Sie den Kundendienst, sobald die Displaymeldung Service fällig! angezeigt wird. Manuelle Regeneration/Desinfektion starten Menüebene>Manuelle Regeneration/Desinfektion Eine manuelle Regeneration/Desinfektion ist in folgenden Fällen erforderlich: ●...

  • Seite 36: Wasserhärte In °Dh/°F Ermitteln

    Betrieb/Bedienung 7.7.1 Wasserprobe nehmen Öffnen Sie die Wasserentnahmestelle für Kaltwasser vollständig. Um ein korrektes Ergebnis zu erhalten, muss ein Durchfluss zwischen ca. 400 l/h und 600 l/h erreicht werden. Den Durchfluss können Sie am Touchdisplay ablesen. 1. Öffnen Sie eine Wasserentnahmestelle für Kaltwasser. a Für eine Rohwasserprobe verwenden Sie eine Wasserentnahmestelle für Kaltwasser vor der Enthärtungsanlage.

  • Seite 37: Regenerations-/Desinfektionszeitpunkt Einstellen

    Betrieb/Bedienung 1. Halten Sie 2 Sekunden gedrückt. 2. Tippen Sie Rohwasserhärte an. 3. Geben Sie den Wert der Rohwasserhärte ein. 4. Bestätigen Sie mit ✔. Die maximal einstellbare Weichwasserhärte beträgt ca. 50 % der vorhandenen Rohwasserhärte. Regenerations-/Desinfektionszeitpunkt einstellen Menüebene>Einstellungen>Regenerationszeitpunkt 1. Wählen Sie mit ▲ und ▼ die gewünschte Funktion. 2.
  • Seite 38 Betrieb/Bedienung » Sie können die Parameter und Werte ändern. Menüstruktur Menüpunkte Einstellungen/Bemerkungen WLAN-Accesspoint Seite 1/2 aktivieren (Nur auswählbar in Verbindung mit deaktivieren der kostenlosen Grünbeck Seite 2/2 IP-Adresse mySetting-App für Fachkräfte. SSID Passwort Straße 1 Seite 1/2 Anlagendurchfluss, l/h Kapazitätszahl, m³ x °dH Restkapazität, m³...
  • Seite 39 Betrieb/Bedienung Menüpunkte Einstellungen/Bemerkungen Mo … So Wochenzeitschalt- Uhrzeit der Regeneration/Desinfektion pro Wochentag Werkseinstellung: Mo - Fr 07:00 Uhr Einstellungsprofil speichern keines (Werkseinstellung) Alle aktuellen Parametereinstellungen der Steuerung in der Grünbeck-Cloud sichern, um sie ggf. später wieder in die Steuerung laden zu können.

  • Seite 40: Instandhaltung

    Instandhaltung Instandhaltung Die Instandhaltung beinhaltet die Reinigung, Inspektion und Wartung des Produkts. WARNUNG Kontaminiertes Trinkwasser ● Infektionskrankheiten ► Achten Sie bei Arbeiten am Produkt auf Hygiene. Die Verantwortung für Inspektion und Wartung unterliegt den örtlichen und nationalen Anforderungen. Der Betreiber ist für die Einhaltung der vorgeschriebenen Instandhaltungsarbeiten verantwortlich.

  • Seite 41: Inspektion

    Instandhaltung Inspektion Die regelmäßige Inspektion können Sie als Betreiber selbst durchführen. Die regelmäßige Inspektion erhöht die Betriebssicherheit Ihres Produkts. ► Führen Sie mindestens alle 2 Monate eine Inspektion durch. Um eine Inspektion durchzuführen, gehen Sie wie folgt vor: 1. Prüfen Sie die Weichwasserhärte (siehe Kapitel 7.7). 2.

  • Seite 42: Jährliche Wartung

    Instandhaltung 8.4.2 Jährliche Wartung Die Durchführung von jährlichen Wartungsarbeiten erfordert Fachwissen. Diese Wartungsarbeiten dürfen nur vom Kundendienst durchgeführt werden. Zusätzlich zur halbjährlichen Wartung kommen folgende Punkte hinzu: Betriebswerte 1. Messen Sie die Rohwasserhärte. 2. Gleichen Sie die Rohwasserhärte mit der Einstellung in der Steuerung ab. 3.

  • Seite 43: Verbrauchsmaterial

    Instandhaltung 24. Tragen Sie die Wartung im Betriebshandbuch ein (siehe Kapitel 13). Verbrauchsmaterial Produkt Bestell-Nr. Regeneriersalztabletten (25 kg) nach DIN EN 973 Typ A 127 001 Wasserprüfeinrichtung Gesamthärte 170 187 Hygieneelement zu softliQ:PA20/PB20 525 469e Ersatzteile Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet zuständigen Vertretung.
  • Seite 44 Instandhaltung ● Soleventil: Dichtungen und Elektroden. Bezeichnung Bezeichnung Dichtung Elektroden 44 | 60...

  • Seite 45: Störung

    Störung Störung WARNUNG Kontaminiertes Trinkwasser durch Stagnation ● Infektionskrankheiten ► Lassen Sie Störungen umgehend beseitigen. Die Enthärtungsanlage softliQ zeigt Störungen im Display an. Sobald eine Störung erscheint, wechselt das Touchdisplay auf die Grundanzeige und bleibt bis zum Beheben des Zustandes aktiv. ►...
  • Seite 46 Störung 9.1.2 Störmeldungen (rote Symbole) Displayanzeige Erklärung Abhilfe ► Prüfen Sie den Stromanschluss. Anzeige nur, wenn Erkennung durch Kundendienst aktiviert ► Stellen Sie bei Stromausfall > 3 Tagen ggf. wurde. die Uhr der Enthärtungsanlage neu Enthärtungsanlage führt eine (siehe Kapitel 7.2). Regeneration durch, sobald ►...
  • Seite 47 Störung Displayanzeige Erklärung Abhilfe ► Verständigen Sie den Kundendienst. Minimalkontakt bei Besalzen nicht erreicht. Überwachungszeit überschritten. Injektor verstopft oder zu geringer Rohwasserdruck. Anlage saugt Sole im Salztank schlecht ab Anzeige nur, wenn ► Reduzieren Sie den Durchfluss. Überwachung durch Fachkraft ►...

  • Seite 48: Sonstige Beobachtungen

    Störung Displayanzeige Erklärung Abhilfe ► Prüfen Sie, ob das Absperrventil Zeitüberwachung für Befüllung des Soletanks hat Rohwasser geöffnet ist. angesprochen. ► Quittieren Sie mit beheben. ► Wiederholen Sie die Inbetriebnahme. Fehler bei Inbetriebnahme (Soletank füllen) Stromüberwachung bei der ► Füllen Sie Salztabletten in den Salztank. Testregeneration hat ►...
  • Seite 49 Störung Informationen zu Störungen mit der Grünbeck-Cloud finden Sie im Internet unter folgender Adresse: https://www.gruenbeck.de/de/werde-wasser-wisser/faq/ 49 | 60...

  • Seite 50: Außerbetriebnahme

    Außerbetriebnahme Außerbetriebnahme 10.1 Temporärer Stillstand Gemäß DIN 19636-100 regeneriert Ihre Enthärtungsanlage nach 4 Tagen, auch wenn die Kapazität nicht ausgeschöpft ist. Die Stagnation von Wasser wird verhindert. Es ist nicht notwendig, Ihr Produkt temporär stillzulegen. ► Lassen Sie Ihr Produkt am Strom- und Wassernetz angeschlossen. Wollen Sie Ihr Produkt dennoch temporär stilllegen, gehen Sie wie folgt vor: ►...

  • Seite 51: Demontage Und Entsorgung

    Demontage und Entsorgung Demontage und Entsorgung 11.1 Demontage Die Demontage einer Enthärtungsanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. 1. Schließen Sie das Absperrventil Rohwasser. 2. Öffnen Sie eine Wasserentnahmestelle. 3. Warten Sie einige Sekunden. »...

  • Seite 52: Technische Daten

    Technische Daten Technische Daten Maße und Gewichte softliQ:PB20 Anlagenbreite Anlagenhöhe Anlagentiefe Anschlusshöhe Steuerventil (Weichwasser; Ausgang) Anschlusshöhe Steuerventil (Rohwasser; Eingang) Höhe Sicherheitsüberlauf Salztank Höhe geöffneter Deckel 1290 Einbaulänge ohne Verschraubung Einbaulänge mit Verschraubung Betriebsgewicht ca. Versandgewicht ca. Anschlussdaten softliQ:PB20 Anschlussnennweite DN 25 (1"...
  • Seite 53 Technische Daten Leistungsdaten softliQ:PB20 Nenndruck PN 10 Bemessungsdruck mPa/bar 1,0/10 2,0 – 8,0 (4,0) Betriebsdruck (empfohlen) Nenndurchfluss bei geschlossener Verschneidung gemäß DIN EN 14743 bei m³/h 1,0 bar Druckverlust Nenndurchfluss bei 1,0 bar Druckverlust in Anlehnung an DIN 19636 m³/h (Rohwasserhärte 20 °dH (35,6 °f, 3,56 mol/m³) Weichwasserhärte 8 °dH (14,2 °f, 1,42 mol/m³)) Nennkapazität (beide Austauscher)

  • Seite 54: Betriebshandbuch

    Betriebshandbuch Betriebshandbuch ► Dokumentieren Sie die Erst-Inbetriebnahme und alle Wartungstätigkeiten. ► Kopieren Sie das Wartungsprotokoll. Enthärtungsanlage softliQ:PB20 Serien-Nr.: ________________ Inbetriebnahmeprotokoll Kunde Name: Adresse: Installation/Zubehör softliQ mit Cloud verbunden WLAN nein Trinkwasserfilter (Fabrikat, Typ): Kanalanschluss nach DIN EN 1717 nein Bodenablauf vorhanden nein Sicherheitseinrichtung nein...
  • Seite 55 Betriebshandbuch Wartung Nr.: ___ ► Tragen Sie die Messwerte und Betriebsdaten ein. ► Bestätigen Sie die Prüfungen mit i. O. oder vermerken Sie eine durchgeführte Reparatur. Betriebswerte Rohwasserhärte gemessen/eingestellt Weichwasserhärte gemessen/eingestellt Weichwasserhärte 0 °dH Prüfung (Austauscher 1) i. O. Weichwasserhärte 0 °dH Prüfung (Austauscher 2) i.

  • Seite 56: Eu-Konformitätserklärung

    Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültigkeit. Enthärtungsanlage softliQ:PB Anlagen-Nr.: siehe Typenschild Die oben genannte Anlage erfüllt außerdem nachfolgende Richtlinien und Bestimmungen: •...
  • Seite 57 Notizen Notizen 57 | 60...
  • Seite 58 Notizen Notizen 58 | 60...
  • Seite 60 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau DEUTSCHLAND +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
