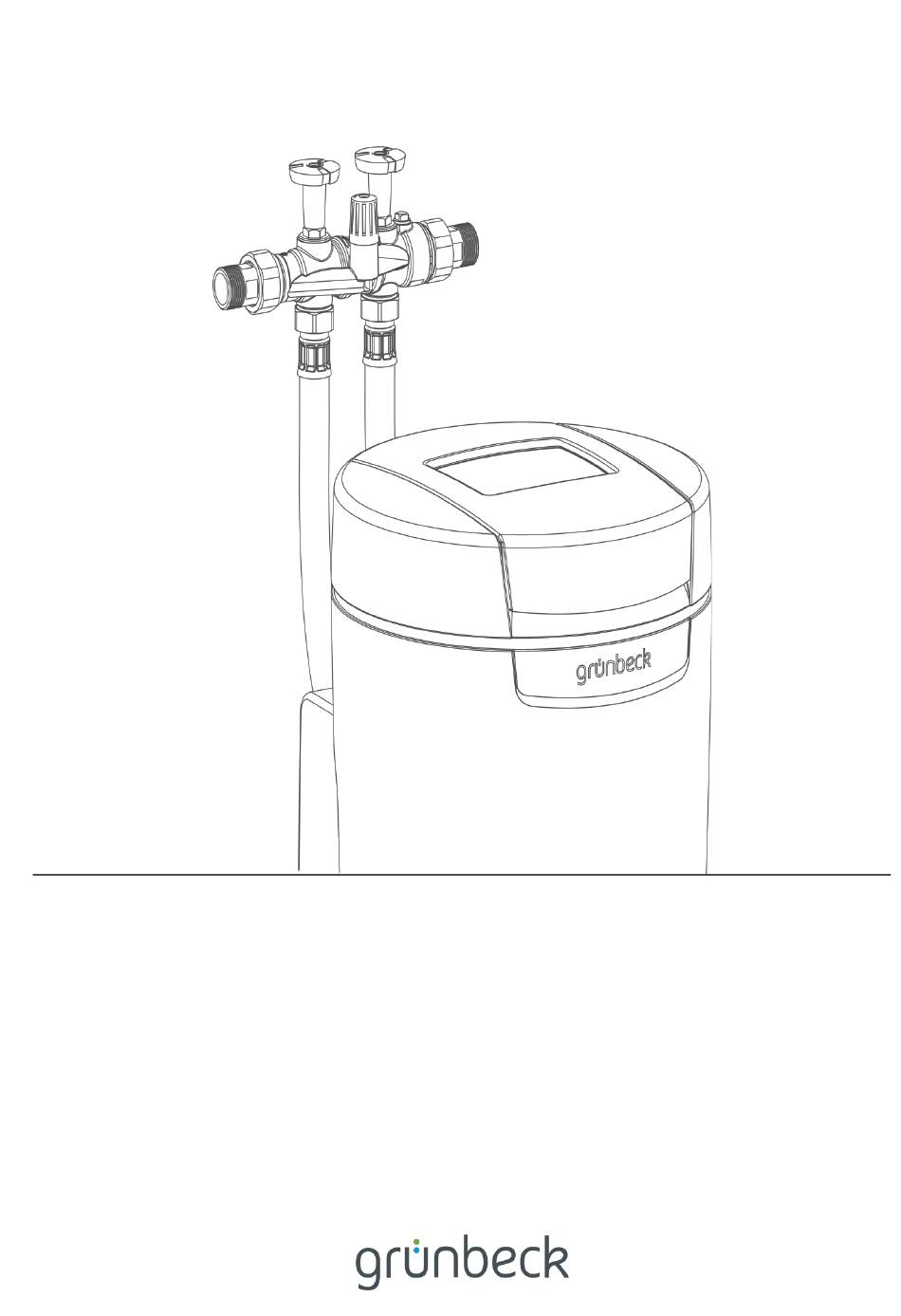

- Seite 1 Wir verstehen Wasser. Enthärtungsanlage | softliQ:SD Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck Wasseraufbereitung GmbH Originalbetriebsanleitung Stand: Februar 2023 Bestell-Nr.: TD3-BS001_de_124...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Touchdisplay ............28 Einführung ..............4 Menüstruktur .............31 Verbindung zur Grünbeck-Cloud ......33 Gültigkeit der Anleitung ..........4 Salztabletten nachfüllen ...........35 Produktidentifizierung ..........4 Manuelle Regeneration starten ........36 Verwendete Symbole ..........5 Wasserhärte ermitteln und eingeben ......36 Darstellung von Warnhinweisen ........ 6 Regenerationszeitpunkt wählen .......38 Personalanforderungen .......... -
Seite 4: Einführung
Einführung Einführung Diese Anleitung richtet sich an Betreiber, Bediener und Fachkräfte und ermöglicht den sicheren und effizienten Umgang mit dem Produkt. Die Anleitung ist Bestandteil des Produkts. ► Lesen Sie diese Anleitung und die enthaltenen Anleitungen der Komponenten aufmerksam durch, bevor Sie Ihr Produkt betreiben. ►... -
Seite 5: Verwendete Symbole
Einführung Das Typenschild finden Sie auf der Innenseite des Salztankdeckels. Bezeichnung Bezeichnung Betriebsanleitung beachten Bemessungsspannungsbereich/-frequenz Entsorgungshinweis Bemessungsaufnahme DVGW-Prüfzeichen Schutzart/Schutzklasse CE-Kennzeichnung Produktbezeichnung Nenndruck QR-Code Betriebsdruck Data-Matrix-Code Umgebungstemperatur Bestell-Nr. Wassertemperatur Serien-Nr. Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Arbeiten, die nur von Fachkräften durchgeführt werden dürfen... -
Seite 6: Darstellung Von Warnhinweisen
Einführung Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen. Die Hinweise sind mit einem Warnzeichen ausgezeichnet und folgendermaßen aufgebaut: 1.4.1.2 SIGNALWORT 1.4.1.3 Art und Quelle der Gefährdung 1.4.1.1 ● Mögliche Folgen 1.4.1.4 ► Maßnahmen zur Vermeidung Folgende Signalwörter sind je nach Gefährdungsgrad definiert und können im vorliegenden Dokument verwendet sein: Warnzeichen und... - Seite 7 Einführung 1.5.2 Berechtigungen des Personals Die folgende Tabelle beschreibt, welche Tätigkeiten von wem durchgeführt werden dürfen. Bediener Betreiber Fachkraft Kundendienst Transport und Lagerung Installation und Montage Inbetriebnahme Betrieb und Bedienung Reinigung Inspektion Wartung halbjährlich jährlich Störungsbeseitigung Instandsetzung Außer- und Wiederinbetriebnahme Demontage und Entsorgung 7 | 60...
-
Seite 8: Sicherheit
Sicherheit Sicherheit Sicherheitsmaßnahmen ● Betreiben Sie Ihr Produkt nur, wenn alle Komponenten ordnungsgemäß installiert wurden. ● Beachten Sie die örtlich gültigen Vorschriften zum Trinkwasserschutz, zur Unfallverhütung und zur Arbeitssicherheit. ● Nehmen Sie keine Änderungen, Umbauten, Erweiterungen oder Programmänderungen an Ihrem Produkt vor. ●... -
Seite 9: Schutzbedürftige Personengruppe
Sicherheit ● Schalten Sie die Versorgungsspannung vor Arbeiten an elektrischen Komponenten ab. Leiten Sie die Restspannung ab. ● Überbrücken Sie niemals elektrische Sicherungen. Setzen Sie Sicherungen nicht außer Betrieb. Halten Sie beim Auswechseln von Sicherungen die korrekten Stromstärkenangaben ein. ● Halten Sie Feuchtigkeit von spannungsführenden Teilen fern. Feuchtigkeit kann zum Kurzschluss führen. -
Seite 10: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung ● Die Enthärtungsanlage softliQ darf ausschließlich zum Enthärten und Teilenthärten von kaltem Trinkwasser verwendet werden. ● Die Enthärtungsanlage softliQ schützt Wasserleitungen und daran angeschlossene wasserführenden Systeme vor Verkalkung bzw. dadurch bedingte Funktionsstörungen und Schäden. ● Die Enthärtungsanlage softliQ:SD18 ist für die kontinuierliche Versorgung mit Weichwasser für 1- und 2-Familienhäuser (max. -
Seite 11: Produktkomponenten
Produktbeschreibung Produktkomponenten Bezeichnung Bezeichnung Anschlussblock Wasseranschluss-Leitungen Absperrventil Rohwasser Technikgehäuse Oberteil Verschneideventil Technikgehäuse Unterteil Feststellschraube Salztank Absperrventil Weichwasser Soleventil Steuerung (Display) Siebboden Salztankdeckel Austauscher Sensor Salzvorratsanzeige* Steuerventil LED-Leuchtring* Wasserprüfeinrichtung "Gesamthärte" Abdeckung Anschlüsse (Kundenschnittstelle)* Wassersensor *nicht bei softliQ:SD18 11 | 60... -
Seite 12: Funktionsbeschreibung
Produktbeschreibung 3.2.1 Zusatzausstattung softliQ:SD21 und softliQ:SD23 Salzvorratsanzeige Ein Lichtsensor kontrolliert einmal pro Regeneration die Füllhöhe der Salztabletten. Bei Unterschreiten der Mindestfüllhöhe gibt die Steuerung eine Warnmeldung aus. Die Steuerung berechnet die voraussichtliche Reichweite des Salzvorrats und zeigt diese in Tagen an. LED-Leuchtring Der LED-Leuchtring dient als optisches Signal bei Wasserbehandlung, Bedienung und Störung. -
Seite 13: Zulässiges Regeneriermittel
Produktbeschreibung Die aktuelle Einstellung wird im Informationsmenü 1 angezeigt. Eine Regeneration wird täglich ausgelöst, wenn mind. 50 % der aktuellen Anlagenkapazität verbraucht sind. Der Zeitpunkt der Regeneration wird automatisch in ein Zeitfenster gelegt, in dem gewöhnlich kein Wasser verbraucht wird. Der Zeitpunkt der Regeneration kann auch fest eingestellt werden. -
Seite 14: Zubehör
Produktbeschreibung Für die Produktregistrierung stehen Ihnen folgende Wege zur Verfügung: ● Registrierung über die Grünbeck-Homepage (www.gruenbeck.de). ● Registrierung über die Grünbeck myProduct-App (siehe Kapitel 7.3). ● Registrierung über die beiliegende Postkarte. Zubehör Sie können Ihr Produkt mit Zubehör nachrüsten. Der für Ihr Gebiet zuständige Außendienstmitarbeiter und die Grünbeck-Zentrale stehen Ihnen für nähere Informationen zur Verfügung. - Seite 15 Produktbeschreibung Bild Produkt Bestell-Nr. Verlängerungsset für Anschlussschläuche 187 860e Zur Schlauchverlängerung auf 1,6 m. Zusatzverschneideventil 187 870 Zur Erzeugung einer zusätzlichen Verschnittwasserhärte, kann direkt am Anschlussblock angeschlossen werden. Zusatz-Weichwasserabgang 187 875 Einbau im Weichwasserausgang zwischen Enthärtungsanlage und Anschlussblock inkl. Probehahn und Rückflussverhinderer. Isolier-Set softliQ 188 870 Zur fachgerechten Isolierung der Anschlusstechnik.
-
Seite 16: Ein- Und Ausgänge Der Steuerung
Produktbeschreibung Ein- und Ausgänge der Steuerung Die Steuerung verfügt über potentialfreie Ein- und Ausgänge (siehe Kapitel 7.9 3.7.1 Daten-Platine (nur bei softliQ:SD21 und softliQ:SD23) Abb. 1 Bezeichnung Bezeichnung LAN-Anschluss iQ-Comfort 2 DIP-Schalter Wassersensor (Digitaleingang) iQ-Comfort 1 ► Klemmen Sie den Wassersensor ab, falls Sie dem Digitaleingang eine andere Funktion geben wollen. -
Seite 17: Power-Platine (Nur Bei Softliq:sd23)
Produktbeschreibung 3.7.2 Power-Platine (nur bei softliQ:SD23) WARNUNG Elektrische Spannung unter dem Berührschutz ● Stromschlag ► Ziehen Sie den Netzstecker, bevor Sie den Berührschutz entfernen. Bezeichnung Werkseinstellung Berührschutz Störmeldekontakt max. 230 V/max. 1 A N.C. (obere beiden Klemmen) Programmierbarer Ausgang max. 230 V/max. 1 A Regenerierwasserförderpumpe (untere beiden Klemmen) 1. -
Seite 18: Transport, Aufstellung Und Lagerung
Transport, Aufstellung und Lagerung Transport, Aufstellung und Lagerung Versand/Anlieferung/Verpackung ► Prüfen Sie bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden. ► Gehen Sie bei erkennbarem Transportschaden wie folgt vor: • Nehmen Sie die Lieferung nicht oder nur unter Vorbehalt entgegen. • Vermerken Sie den Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs. -
Seite 19: Installation
Installation Installation Die Installation einer Enthärtungsanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. Die Enthärtungsanlage softliQ ist DVGW-zertifiziert und somit eigensicher. Vor dem Produkt ist kein Systemtrenner als zusätzliche Sicherheitseinrichtung erforderlich. Bezeichnung Bezeichnung Sicherheitseinrichtung protectliQ Wasserentnahmestelle... -
Seite 20: Anforderungen An Den Installationsort
Installation Anforderungen an den Installationsort ● Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. ● Der Installationsort muss frostsicher sein und den Schutz des Produkts vor direkter Sonneneinstrahlung, Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen gewährleisten. ● Dient das enthärtete Wasser für den menschlichen Gebrauch im Sinne der Trinkwasserverordnung, so darf die Umgebungstemperatur nicht über 25 °C steigen. -
Seite 21: Lieferumfang Prüfen
Installation Lieferumfang prüfen Bezeichnung Bezeichnung Enthärtungsanlage komplett montiert Betriebsanleitung Anschlussblock inklusive 2 Anschlussschläuche Wasserzählerverschraubung Wasserprüfeinrichtung "Gesamthärte" ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen. Produkt installieren WARNUNG Kontaminiertes Trinkwasser durch Stagnation ● Infektionskrankheiten ► Schließen Sie das Produkt erst unmittelbar vor Inbetriebnahme an die Trinkwasserinstallation an. -
Seite 22: Anschlussblock Installieren
Installation 5.3.1 Anschlussblock installieren Der Anschlussblock kann waagrecht oder senkrecht eingebaut werden. 1. Installieren Sie die Wasserzählerverschraubung in die Rohrleitung. 2. Prüfen Sie die Durchflussrichtung. 3. Beachten Sie die Durchflussrichtung am Anschlussblock (durch einen Pfeil gekennzeichnet). 4. Achten Sie darauf, dass der Siebeinsatz auf der Zulaufseite eingelegt ist. 5. - Seite 23 Installation 3. Beachten Sie die durch Pfeile am Anschlussblock und am Steuerventil gekennzeichnete Durchflussrichtung. 4. Montieren Sie die Anschlussschläuche mit geeignetem Werkzeug. » Die Anschlussschläuche sind montiert. 5.3.3 Abwasseranschluss nach DIN EN 1717 herstellen HINWEIS Rückstau des Abwassers durch geknickte Schläuche ●...
- Seite 24 Installation 2. Befestigen Sie den Spülwasserschlauch. » Das Regenerationswasser tritt mit Druck aus. 3. Kürzen Sie den Überlaufschlauch (Ø 16 mm) auf die benötigte Länge. 4. Führen Sie den Überlaufschlauch mit Gefälle zum Kanal. 5. Befestigen Sie den Überlaufschlauch. Der Spülwasserschlauch kann bei einem Fließdruck von mindestens 3 bar bis zu 2 m über dem Fußboden geführt werden.
-
Seite 25: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Produkt in Betrieb nehmen Das Inbetriebnahmeprogramm bietet Ihnen eine Hilfestellung bei der Inbetriebnahme. Sie werden am Display Schritt für Schritt geführt. An einigen Stellen sind Eingaben erforderlich. ► Folgen Sie den Anweisungen am Touchdisplay (siehe Kapitel 7.1). ● Mit oder navigieren Sie durch das Programm. ... - Seite 26 Inbetriebnahme » Die Positionierung des Steuerventils startet. 10. Öffnen Sie das Absperrventil Rohwasser. 11. Öffnen Sie das Absperrventil Weichwasser. » Durch den Spülwasserschlauch fließt Wasser zum Kanal. Entlüftungsprogramm Das Entlüftungsprogramm läuft automatisch in 9 Schritten ab. 12. Starten Sie das Entlüftungsprogramm. »...
-
Seite 27: Produkt An Betreiber Übergeben
Inbetriebnahme Enthärtetes Trinkwasser mit optionaler Verschneidung Zur Herstellung von enthärtetem Trinkwasser mit der softliQ:SD gelten die Vorgaben der Trinkwasserverordnung. ► Stellen Sie ein Weichwasserhärte zwischen 3 °dH – 8 °dH ein. ► Beachten Sie den max. Natriumgehalt von 200 mg/l ein. In Österreich hat enthärtetes Trinkwasser eine Weichwasserhärte von mind. -
Seite 28: Betrieb/Bedienung
Betrieb/Bedienung Betrieb/Bedienung HINWEIS Die Ventile der Anlage sind elektrisch betrieben. ● Bei Stromausfall während einer Regeneration kann Wasser in den Kanal fließen. ► Kontrollieren Sie bei Stromausfall Ihr Produkt und sperren Sie, wenn nötig, die Wasserzufuhr ab. Touchdisplay 7.1.1 Grundanzeige Standardmäßig ist das Touchdisplay ausgeschaltet. - Seite 29 Betrieb/Bedienung 7.1.2 Menü-Ebene Um ein Menü aufzurufen, tippen Sie auf den entsprechenden Button. Der gewählte Button wird gelb angezeigt. In den Menüs können Sie Aktionen starten oder Einstellungen ändern. Abbildung Erklärung Information Dieses Menü bietet nützliche Informationen zur Enthärtungsanlage. Manuelle Regeneration In diesem Menü...
-
Seite 30: Bedienelemente
Betrieb/Bedienung Abbildung Erklärung Aktueller Durchfluss Der aktuelle Durchfluss wird als Zahlenwert und in Form eines „Drehzahlmessers“ angezeigt. Ist der Nenndurchfluss der Anlage überschritten, erscheinen die Kreissegmente in Rot. Arbeitsweise Die gewählte Arbeitsweise erscheint in einem grün eingefärbten Kreissegment. Gelbes Symbol Wartung fällig! ►... -
Seite 31: Menüstruktur
Betrieb/Bedienung Button Beschreibung und in der Menü-Ebene blättern und eine Auswahl markieren, zu den Menüpunkten blättern, Einstellungen wählen in die vorherige Menü-Ebene zurückgehen, ungewollte Aktionen abbrechen ✔ Displaymeldungen bestätigen und Einstellungen speichern Buttons, die aktuell keine Funktion haben, werden hellgrün dargestellt. Um einen Wert oder Inhalt zu ändern, tippen Sie das entsprechende Feld an. - Seite 32 Betrieb/Bedienung Menü Menüpunkte Werte/Einstellungen Zeitsynchronisation Umschaltung Sommer-/Winterzeit Datum/Uhrzeit autom. beziehen (NTP) URL NTP-Server Cloudverbindung, (W)LAN-Verbindung, Netzwerkstatus Cloudverbindung Verbindung zur Grünbeck-Cloud Kopplung Grünbeck-Cloud Benutzerkonto URL Cloud URL Zertifikat (W)LAN-Verbindung Netzwerkart Routerverbindung Automatische IP-Adresse (DHCP) Automatische WLAN-Verbindung (WPS) WLAN-Suche Gefundene WLAN-Netze WLAN-Passwort Netzwerkstatus Parameter, Wert (nur Anzeige) Regenerationszeitpunkt...
-
Seite 33: Verbindung Zur Grünbeck-Cloud
Betrieb/Bedienung Menü Menüpunkte Werte/Einstellungen Verbrauchshistorien Wasserverbrauch Salzverbrauch Regenerationshistorie Wasserhärte Wasserhärte einstellen Zum Starten 2 Sekunden lang gedrückt halten. Rohwasser / Weichwasser Inbetriebnahme Inbetriebnahme Zum Starten 2 Sekunden lang gedrückt halten. Verbindung zur Grünbeck-Cloud Die Nutzung der Grünbeck-Cloud und Appfunktionalitäten hängt von der Dienstverfügbarkeit der benötigten Azure-Dienste in der Rechenzentrumsregion des jeweiligen Landes ab. -
Seite 34: Grünbeck Myproduct-App Installieren
Betrieb/Bedienung Sobald über die Grünbeck myProduct-App ein Benutzerkonto angelegt wurde und per Kopplung die anonymen Daten Ihrem Benutzerkonto zugeordnet werden, sind die Daten im Sinne des Datenschutzgesetzes personalisiert. 7.3.1 Grünbeck myProduct-App installieren Die Grünbeck myProduct-App ist die Verbindung zwischen Ihrem Grünbeck-Produkt und Ihrem mobilen Endgerät. -
Seite 35: Verbindung Mit Router Herstellen
Betrieb/Bedienung 7.3.3 Verbindung mit Router herstellen Menüebene>Einstellungen>(W)LAN-Verbindung Sobald die Verbindung zur Grünbeck-Cloud erlaubt ist und eine Verbindung zum Router besteht, sendet die Steuerung zyklisch anonyme Daten an die Grünbeck-Cloud. 7.3.4 URL-Zertifikat Damit die Verbindung zur Grünbeck-Cloud gesichert funktioniert, lädt sich die Steuerung automatisch immer das aktuelle URL-Zertifikat. -
Seite 36: Manuelle Regeneration Starten
Betrieb/Bedienung 3. Entsorgen Sie den staubartigen Feinanteil aus dem Sack im Restmüll. 4. Schließen Sie den Salztankdeckel. 5. Dokumentieren Sie die Nachfüllung im Betriebshandbuch (siehe Kapitel 13). Manuelle Regeneration starten Menüebene>Manuelle Regeneration Eine manuelle Regeneration ist in folgenden Fällen erforderlich: ●... -
Seite 37: Wasserhärte In °Dh/°F Ermitteln
Betrieb/Bedienung b Füllen Sie das Prüfröhrchen bis zur Markierung °f (x 0,1 = mol/m³) für die Ermittlung der Wasserhärte in °f, mol/m³ oder mmol/l. 7.6.2 Wasserhärte in °dH/°f ermitteln 1. Geben Sie einen Tropfen Titrierlösung zu (1 Tropfen = 1 °dH bzw. 1 °f). 2. -
Seite 38: Regenerationszeitpunkt Wählen
Betrieb/Bedienung Regenerationszeitpunkt wählen Menüebene>Einstellungen>Regenerationszeitpunkt Wählen Sie mit ▲ und ▼ die gewünschte Funktion. ✔ Bestätigen Sie mit 7.7.1 Zeitpunkt der festen Regeneration einstellen Wählen Sie einen Zeitpunkt, an dem Sie für > 1 h keinen Wasserverbrauch haben, z. B um 02:00 Uhr nachts. -
Seite 39: Installateur-Ebene (Code 005)
Betrieb/Bedienung Installateur-Ebene (Code 005) Die hier beschriebenen Einstellungen dürfen nur von Fachkräften vorgenommen werden. Während folgende Funktion läuft, darf das Produkt nicht vom Stromnetz getrennt werden: ● Soletank Arbeitswasser einfüllen Ansonsten muss anschließend manuell die Referenzposition des Austauschers gesucht werden, der nicht in Betrieb ist (graues Symbol in der Grundzeige). Menüebene>Information>Installateur-Kontaktdaten 1. - Seite 40 Betrieb/Bedienung Menüpunkte Einstellungen/Bemerkungen Alle aktuellen Parametereinstellungen der Steuerung in der Grünbeck-Cloud sichern, um sie gegebenenfalls später wieder in die Steuerung laden zu können. Hier werden die Parametereinstellungen als Profil „Installateur“ in der Grünbeck-Cloud gespeichert. Einstellungsprofil speichern keines (Werkseinstellung) Alle aktuellen Parametereinstellungen der Steuerung in der Grünbeck-Cloud sichern, um sie ggf.
-
Seite 41: Instandhaltung
Instandhaltung Instandhaltung Die Instandhaltung beinhaltet die Reinigung, Inspektion und Wartung des Produkts. WARNUNG Kontaminiertes Trinkwasser ● Infektionskrankheiten ► Achten Sie bei Arbeiten am Produkt auf Hygiene. Die Verantwortung für Inspektion und Wartung unterliegt den örtlichen und nationalen Anforderungen. Der Betreiber ist für die Einhaltung der vorgeschriebenen Instandhaltungsarbeiten verantwortlich. -
Seite 42: Inspektion
Instandhaltung Inspektion Die regelmäßige Inspektion können Sie als Betreiber selbst durchführen. Die regelmäßige Inspektion erhöht die Betriebssicherheit Ihres Produkts. ► Führen Sie mindestens alle 2 Monate eine Inspektion durch. Um eine Inspektion durchzuführen, gehen Sie wie folgt vor: 1. Prüfen Sie die Weichwasserhärte (siehe Kapitel 7.6). 2. -
Seite 43: Jährliche Wartung
Instandhaltung 8.4.2 Jährliche Wartung Die Durchführung von jährlichen Wartungsarbeiten erfordert Fachwissen. Diese Wartungsarbeiten dürfen nur vom Kundendienst durchgeführt werden. Zusätzlich zur halbjährlichen Wartung kommen folgende Punkte hinzu: Betriebswerte 1. Messen Sie die Rohwasserhärte. 2. Gleichen Sie die Rohwasserhärte mit der Einstellung in der Steuerung ab. 3. -
Seite 44: Verbrauchsmaterial
Instandhaltung Verbrauchsmaterial Produkt Bestell-Nr. Regeneriersalztabletten (25 kg) nach DIN EN 973 Typ A 127 001 Wasserprüfeinrichtung „Gesamthärte“ 170 187 Ersatzteile Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet zuständigen Vertretung. Sie finden diese im Internet unter www.gruenbeck.de. Verschleißteile Verschleißteile sind nachfolgend aufgeführt: ●... - Seite 45 Instandhaltung ● Soleventil: Dichtungen und Elektroden. Bezeichnung Bezeichnung Dichtung Elektroden 45 | 60...
-
Seite 46: Störung
Störung Störung WARNUNG Kontaminiertes Trinkwasser durch Stagnation ● Infektionskrankheiten ► Lassen Sie Störungen umgehend beseitigen. Die Enthärtungsanlage softliQ zeigt Störungen im Display an. Sobald eine Störung erscheint, wechselt das Touchdisplay auf die Grundanzeige und bleibt bis zum Beheben des Zustandes aktiv. ►... - Seite 47 Störung 9.1.2 Störmeldungen (rote Symbole) Displayanzeige Erklärung Abhilfe ► Prüfen Sie den Stromanschluss. Anzeige nur, wenn Erkennung durch Kundendienst aktiviert ► Stellen Sie die Uhrzeit ein. wurde. ► Starten Sie eine manuelle Regeneration Enthärtungsanlage führt eine (siehe Kapitel 7.5). Regeneration durch, sobald Strom wiederkehrt.
- Seite 48 Störung Displayanzeige Erklärung Abhilfe ► Reduzieren Sie den Durchfluss. Anzeige nur, wenn Überwachung durch Fachkraft ► Bei dauerhaft auftretendem Fehler aktiviert. verständigen Sie den Kundendienst. Anlage wird mit zu hohen Durchflüssen betrieben. Nenndurchfluss überschritten Wasserverlust zum Kanal. ► Verständigen Sie den Kundendienst. Wasserverlust zum Kanal ►...
-
Seite 49: Sonstige Beobachtungen
Störung Sonstige Beobachtungen Beobachtung Bedeutung Abhilfe ► Drosseln Sie Ihren Wasserverbrauch auf Kein Weichwasser Zu hoher Wasserverbrauch (Enthärtungsanlage den zulässigen maximalen Durchfluss überfahren). (siehe Kapitel 12). ► Starten Sie eine manuelle Regeneration (siehe Kapitel 7.5). ► Prüfen Sie den Stromanschluss. Enthärtungsanlage hat keine dauerhafte Stromverbindung. -
Seite 50: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme 10.1 Temporärer Stillstand Gemäß DIN 19636-100 regeneriert Ihre Enthärtungsanlagen nach 4 Tagen, auch wenn die Kapazität nicht ausgeschöpft ist. Die Stagnation von Wasser wird verhindert. Es ist nicht notwendig, Ihr Produkt temporär stillzulegen. ► Lassen Sie Ihr Produkt am Strom- und Wassernetz angeschlossen. Wollen Sie Ihr Produkt dennoch temporär stilllegen, gehen Sie wie folgt vor: ►... -
Seite 51: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung 11.1 Personenbezogene Daten löschen Zum Schutz Ihrer personenbezogenen Daten müssen diese vor der Entsorgung gelöscht werden. ► Kontaktieren Sie dazu den Grünbeck Service. 11.2 Demontage Die hier beschriebenen Tätigkeiten stellen einen Eingriff in Ihre Trinkwasserinstallation dar. Beauftragen Sie für diese Tätigkeiten ausschließlich Fachkräfte. -
Seite 52: Entsorgung
Demontage und Entsorgung 11.3 Entsorgung ► Beachten Sie die geltenden nationalen Vorschriften. Verpackung ► Entsorgen Sie die Verpackung umweltgerecht. HINWEIS Gefahr für die Umwelt durch falsche Entsorgung ● Verpackungsmaterialien sind wertvolle Rohstoffe und können in vielen Fällen wiederverwendet werden. ● Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. ►... -
Seite 53: Technische Daten
Technische Daten Technische Daten Maße und Gewichte softliQ:SD18 softliQ:SD21 softliQ:SD23 Anlagenbreite Anlagenhöhe Anlagentiefe Anschlusshöhe Steuerventil (Weichwasser) Anschlusshöhe Steuerventil (Rohwasser) Höhe Sicherheitsüberlauf Salztank Höhe mit geöffnetem Deckel 1060 Einbaulänge ohne Verschraubung Einbaulänge mit Verschraubung Betriebsgewicht ca. Versandgewicht ca. 53 | 60... - Seite 54 Technische Daten Anschlussdaten softliQ:SD18 softliQ:SD21 softliQ:SD23 Anschlussnennweite DN 25 (1" AG) ≥ DN 50 Kanalanschluss Bemessungsspannungsbereich 100 - 250 Bemessungsfrequenz 50 - 60 Bemessungsaufnahme (während Regeneration, zeitweise) Leistungsaufnahme Enthärten, bei ausgeschaltetem < 3,5 Display, WLAN und LED-Leuchtring (LED-Leuchtring nur bei softliQ:SD21 und softliQ:SD23) Schutzart/Schutzklasse IP54/...
-
Seite 55: Betriebshandbuch
Betriebshandbuch Betriebshandbuch ► Dokumentieren Sie die Erst-Inbetriebnahme und alle Wartungstätigkeiten. ► Kopieren Sie das Wartungsprotokoll. Enthärtungsanlage softliQ:SD Serien Nr.: ______________________________ 13.1 Inbetriebnahmeprotokoll Kunde Name: Adresse: Installation/Zubehör softliQ mit Cloud verbunden WLAN nein Trinkwasserfilter (Fabrikat, Typ): Kanalanschluss nach DIN EN 1717 nein Bodenablauf vorhanden nein... - Seite 56 Betriebshandbuch Wartung Nr.: ___ ► Tragen Sie die Messwerte und Betriebsdaten ein. ► Bestätigen Sie die Prüfungen mit i. O. oder vermerken Sie eine durchgeführte Reparatur. Betriebswerte Rohwasserhärte gemessen/eingestellt Weichwasserhärte gemessen/eingestellt Weichwasserhärte 0 °dH Prüfung i. O. Betriebsdruck Hauswasserzählerstand m³ Zähler Weichwassermenge m³...
- Seite 57 Betriebshandbuch Dokumentation Salzverbrauch 1. Lesen Sie den Zähler Weichwassermenge ab. Information>Zählerstände, Datum und Uhrzeit>Weichwassermenge 2. Tragen Sie den abgelesenen Wert ein. 3. Tragen Sie die Menge an nachgefülltem Salz ein. 4. Beurteilen Sie den Salzverbrauch in Abhängigkeit vom verbrauchten Wasser. Datum Zählerstand Weichwasserzähler Nachgefüllte Salzmenge in kg...
-
Seite 58: Eu-Konformitätserklärung
EU-Konformitätserklärung EU-Konformitätserklärung Im Sinne der Funkanlagenrichtlinie 2014/53/EU, Anhang VI Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültigkeit. - Seite 59 Impressum Technische Dokumentation Bei Fragen und Anregungen zu dieser Betriebsanleitung wenden Sie sich bitte direkt an die Abteilung Technische Dokumentation bei Grünbeck Wasseraufbereitung GmbH email: dokumentation@gruenbeck.de...
- Seite 60 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau DEUTSCHLAND +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
