Wir verstehen Wasser.
Zubehör | Einbau-Set softliQ
Installationsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grunbeck softliQ:SD18

Inhaltszusammenfassung für Grunbeck softliQ:SD18

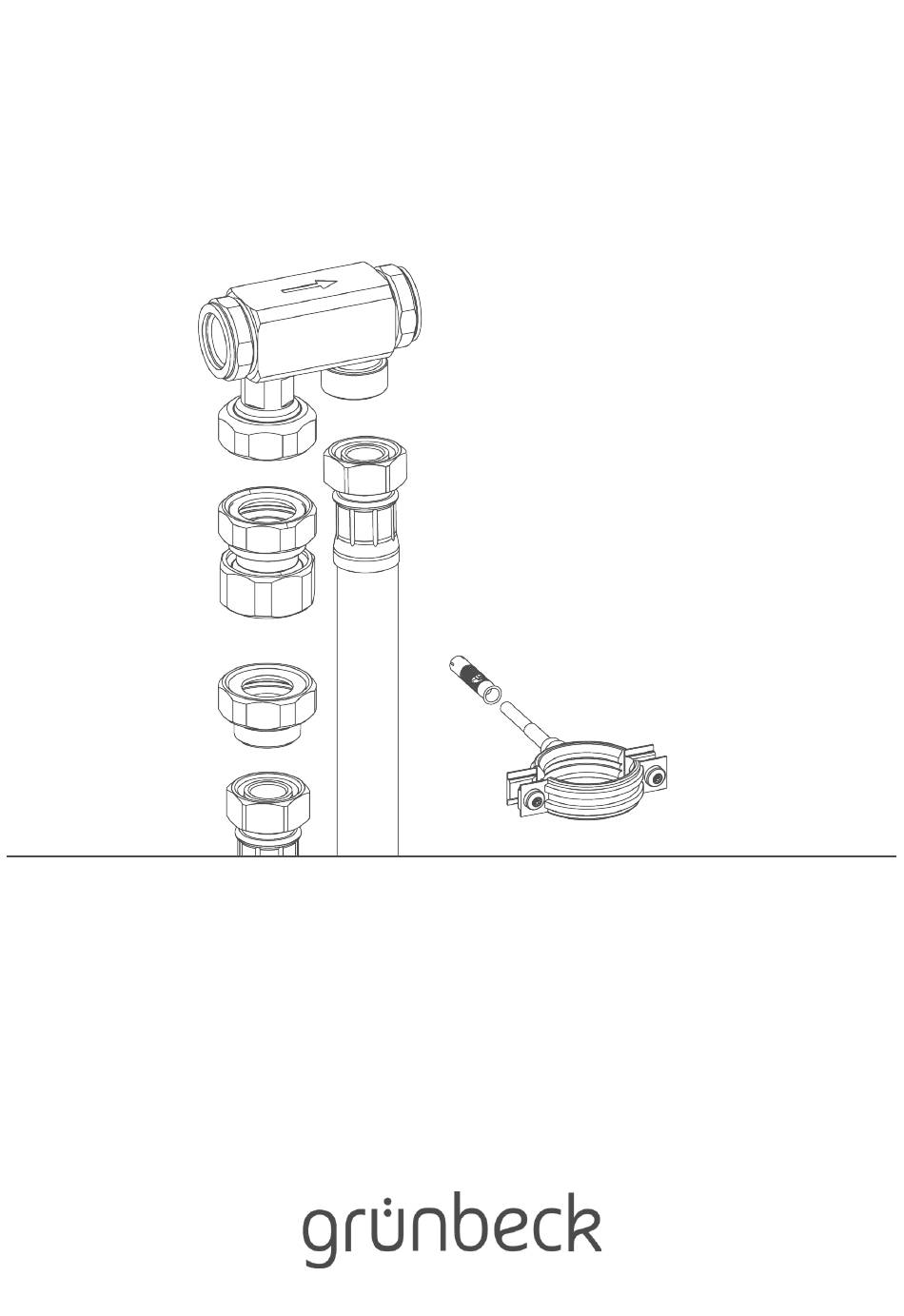

  • Seite 1 Wir verstehen Wasser. Zubehör | Einbau-Set softliQ Installationsanleitung...
  • Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Urheberrecht Das Urheberrecht dieser Anleitung verbleibt beim Hersteller. Kein Teil dieser Anleitung darf in irgendeiner Form ohne die schriftliche Genehmigung der Grünbeck Wasseraufbereitung GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung 1.1 Bestimmungsgemäße Verwendung ● Das Einbau-Set softliQ ist für einen Kombi-Anschluss einer Grünbeck Enthärtungsanlage softliQ:SD18, SD21, SD23 und softliQ:MD32 und einem Grünbeck Filter (Größe 1") der Reihen pureliQ und BOXER bestimmt. ● Weitere Filter-Kombinationen mit z. B. Sicherheits- einrichtung protectliQ möglich.

  • Seite 4: Ausgangssituation

    Produktbeschreibung 1.4 Ausgangssituation ● Vorinstallierter Filter in Größe 1" (DN 25) und Anschlussflansch mit 100 mm Einbaulänge (ohne Verschraubungen). ● Kein weiterer Einbauplatz in der Wasserleitung für die Installation weiterer Komponenten, z. B. Enthärtungsanlage softliQ, vorhanden. Pos. Bezeichnung Pos. Bezeichnung Absperrventil Eingang Anschlussverschraubung mit Überwurfmuttern in 5/4"...
  • Seite 5 101 325 pureliQ:R 101 375 pureliQ:RD 101 475 Automatikfilter pureliQ:AD 101 515 BOXER RX 101 530 BOXER RDX Sicherheitseinrichtung 126 405 protectliQ:A25 Enthärtungsanlage (DN 25) 189 100 softliQ:SD18 189 200 softliQ:SD21 189 300 softliQ:SD23 187 400 softliQ:MD32 5 | 32...

  • Seite 6: Installation

    Installation Installation Hier wird eine beispielhafte Installation in eine waagerechte Wasserleitung (Durchflussrichtung von links) dargestellt. Weitere mögliche Installationen (z. B. in eine senkrechte Wasserleitung) sind sinngemäß gleich durchzuführen. Die Installation des Einbau-Sets softliQ ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden.

  • Seite 7: Einbaubeispiele Mit Pureliq & Softliq

    Installation 2.1.1 Einbaubeispiele mit pureliQ & softliQ In waagerechter Leitung (Fließrichtung von links) Pos. Bezeichnung Pos. Bezeichnung Einbau-Set softliQ Feinfilter, z. B. pureliQ (1") Anschlussblock softliQ Enthärtungsanlage softliQ DN 25 Kanalanschluss DN 50 7 | 32...
  • Seite 8 Installation In waagerechter Leitung (Fließrichtung von rechts) Pos. Bezeichnung Pos. Bezeichnung Einbau-Set softliQ Feinfilter, z. B. pureliQ (1") Anschlussblock softliQ Enthärtungsanlage softliQ DN 25 Kanalanschluss DN 50 8 | 32...
  • Seite 9 Installation In waagerechter niedriger Leitung (Einbau kopfüber) Pos. Bezeichnung Pos. Bezeichnung Einbau-Set softliQ Feinfilter, z. B. pureliQ (1") Anschlussblock softliQ Enthärtungsanlage softliQ DN 25 Kanalanschluss DN 50 9 | 32...
  • Seite 10 Installation In senkrechter Leitung (Fließrichtung von unten) Pos. Bezeichnung Pos. Bezeichnung Einbau-Set softliQ Feinfilter, z. B. pureliQ (1") Anschlussblock softliQ Enthärtungsanlage softliQ DN 25 Kanalanschluss DN 50 10 | 32...

  • Seite 11: Einbaubeispiele Mit Sicherheitseinrichtung

    Installation 2.1.2 Einbaubeispiele mit Sicherheitseinrichtung In waagerechter Leitung (protectliQ & pureliQ) Pos. Bezeichnung Pos. Bezeichnung Einbau-Set softliQ Feinfilter, z. B. pureliQ (1") Sicherheitseinrichtung protectliQ:A25 11 | 32...

  • Seite 12: Einbaubeispiele Mit Protectliq & Softliq

    Installation 2.1.3 Einbaubeispiele mit protectliQ & softliQ In waagerechter Leitung (pureliQ & softliQ) Pos. Bezeichnung Pos. Bezeichnung Einbau-Set softliQ Feinfilter, z. B. pureliQ (1") Sicherheitseinrichtung Enthärtungsanlage softliQ DN 25 protectliQ:A25 Kanalanschluss DN 50 Zusätzlich Doppelverschraubung erforderlich (Bestell-Nr. 115 334) 12 | 32...

  • Seite 13: Lieferumfang Prüfen

    Installation 2.2 Lieferumfang prüfen Pos. Bezeichnung Pos. Bezeichnung Anschlussblock Einbau-Set Flachdichtung (4x weiß) Doppelverschraubung Flachdichtung (2x schwarz) Übergangsstück Verbindungsschlauch flexibel mit Verschraubungen/O-Ringen Optional: Edelstahlwellrohr (Ausführung für Schweiz) Installationsanleitung Rohrschelle mit Stockschraube (M8), Dübel (Ø10) ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen.

  • Seite 14: Installation Mit Enthärtungsanlage Softliq

    Installation 2.3 Installation mit Enthärtungsanlage softliQ 2.3.1 Vorhandenen Filter demontieren 1. Schließen Sie die Absperrventile Eingang und Ausgang. Lassen Sie das Restwasser aus dem Filter auslaufen – Filterglocke abschrauben bzw. Filter rückspülen. 2. Lösen Sie die Überwurfmuttern am Anschlussflansch. 3. Kontrollieren Sie das Einbaumaß (100 mm zwischen den Flachdichtungen).

  • Seite 15: Anschlussblock Des Einbau-Sets Installieren

    Installation 2.3.2 Anschlussblock des Einbau-Sets installieren 1. Positionieren Sie den Anschlussblock des Einbau-Sets mit neuen Flachdichtungen (weiß) ‒ Durchflussrichtung beachten. 2. Montieren Sie den Anschlussblock des Einbau-Sets, indem Sie die Überwurfmuttern spannungsfrei festziehen. 2.3.3 Filter montieren 1. Positionieren Sie den Anschlussflansch des Filters mit der Flachdichtung (weiß) –...

  • Seite 16: Anschlussblock Softliq Montieren

    Installation 2. Schrauben Sie den Filter handfest an. 3. Montieren Sie die Doppelverschraubung mit der Flachdichtung (schwarz). 2.3.4 Anschlussblock softliQ montieren 1. Positionieren Sie den Anschlussblock softliQ mit der Flachdichtung (weiß) – Durchflussrichtung beachten. 2. Schrauben Sie den Anschlussblock softliQ handfest an der Doppelverschraubung an.

  • Seite 17: Rohrschelle Fixieren

    Installation 2.3.5 Rohrschelle fixieren 1. Schrauben Sie die Stockschraube von Hand in die Rohrschelle ein. 2. Markieren Sie die Mitte für die Bohrung (Dübel) an der Wand. 3. Schrauben Sie die Einheit (Filter und Anschlussblock softliQ) oben vom Anschlussblock des Einbau-Sets ab. 4.

  • Seite 18: Verbindungsschlauch Anschrauben

    Installation 2.3.6 Verbindungsschlauch anschrauben 1. Schrauben Sie die Einheit (Filter und Anschlussblock softliQ) oben am Anschlussblock des Einbau-Sets an. Justieren Sie den Abstand der Rohrschelle zur Wand nach. 2. Fixieren Sie den Verbindungsschlauch oben am Anschlussblock des Einbau-Sets und unten am Übergangsstück mit den Muttern und eingelegten O- Ringen.

  • Seite 19: Anschlussschläuche Zur Softliq Montieren

    Installation 2.3.7 Anschlussschläuche zur softliQ montieren HINWEIS: Reibung der Anschlussschläuche im Betrieb. ● Beschädigung der Anschlussschläuche. ► Montieren Sie die Anschlussschläuche der softliQ und den Verbindungsschlauch des Einbau-Sets so, dass sich diese nicht berühren ‒ keine Reibung entsteht. 1. Installieren Sie die Enthärtungsanlage softliQ. 2.

  • Seite 20: Installation Mit Sicherheitseinrichtung Protectliq

    Installation 2.4 Installation mit Sicherheitseinrichtung protectliQ Das Einbau-Set softliQ kann mit einer protectliQ erweitert werden. Sie können folgende Komponenten verbinden: ● protectliQ mit Filter ● protectliQ mit Filter und softliQ 2.4.1 ProtectliQ mit Filter montieren Siehe Betriebsanleitung der Sicherheitseinrichtung protectliQ. Die protectliQ wird am Anschlussblock des Einbau-Sets montiert.
  • Seite 21 Installation 1. Montieren Sie den Anschlussblock (siehe Kapitel 2.3 und 2.3.2). 2. Montieren Sie den Kugelhahn des protectliQ – protectliQ noch nicht einsetzen. 3. Montieren Sie den Filter – Doppelverschraubung an den protectliQ anschrauben (siehe Kapitel 2.3.3). 21 | 32...
  • Seite 22 Installation 4. Bestimmen Sie die Position der Rohrschelle (siehe Kapitel 2.3.5). 5. Fixieren Sie die Rohrschelle. 22 | 32...
  • Seite 23 Installation 6. Befestigen Sie die protectliQ auf dem Kugelhahn. 7. Montieren Sie den Verbindungsschlauch (siehe Kapitel 2.3.6). 8. Richten Sie den Filter aus, sodass keine Kollision mit der protectliQ entsteht. 9. Ziehen Sie alle Schraubverbindungen nach. 23 | 32...
  • Seite 24 Installation 10. Nehmen Sie die protectliQ in Betrieb. 11. Öffnen Sie die Absperrventile. 12. Öffnen Sie die nächstgelegene Wasserentnahmestelle nach der Installation maximal. 13. Prüfen Sie die Gesamtinstallation auf Dichtheit. 24 | 32...

  • Seite 25: Protectliq Mit Filter Und Softliq Montieren

    Installation 2.4.2 ProtectliQ mit Filter und softliQ montieren Zusätzlich Doppelverschraubung erforderlich (Bestell-Nr. 115 334) ► Montieren Sie die protectliQ und den Filter. 1. Montieren Sie die zusätzliche Doppelverschraubung. 25 | 32...
  • Seite 26 Installation 2. Montieren Sie den Anschlussblock softliQ (siehe Kapitel 2.3.4). 3. Montieren Sie die Rohrschelle (siehe Kapitel 2.3.5). 26 | 32...
  • Seite 27 Installation 4. Montieren Sie den Verbindungsschlauch (siehe Kapitel 2.3.6). 5. Ziehen Sie alle Schraubverbindungen nach. 27 | 32...
  • Seite 28 Installation 6. Montieren Sie die Anschlussschläuche zur softliQ. 7. Führen Sie eine Inbetriebnahme durch. 28 | 32...

  • Seite 29: Produkt In Betrieb Nehmen

    Inbetriebnahme Inbetriebnahme 3.1 Produkt in Betrieb nehmen 3.1.1 In Verbindung mit Enthärtungsanlage softliQ Siehe Betriebsanleitung der Enthärtungsanlagen softliQ. 1. Führen Sie die Inbetriebnahme der Enthärtungsanlage softliQ durch. 2. Öffnen Sie die Absperrventile erst, wenn das Inbetriebnahmeprogramm der softliQ Sie auffordert. 29 | 32...

  • Seite 30: In Verbindung Mit Sicherheitseinrichtung Protectliq

    Inbetriebnahme 3.1.2 In Verbindung mit Sicherheitseinrichtung protectliQ Siehe Betriebsanleitung der Sicherheitseinrichtung protectliQ. 3. Prüfen Sie die Gesamtinstallation auf Dichtheit. 30 | 32...

  • Seite 31: Technische Daten

    Technische Daten Technische Daten Maße und Gewichte Anschlussnennweite Einbaulänge Wandabstand ~ 80 Versandgewicht ca. Anschlussdaten Nenndruck Nenndurchfluss m³/h 1,8 – 3,2 Druckverlust bei Nenndurchfluss ca. 0,5 Betriebsdruck min./max. (empfohlen) 3,0 – 8,0 (4,0) Allgemeine Daten Wassertemperatur °C 5 – 30 Umgebungstemperatur °C 5 –...
  • Seite 32 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau DEUTSCHLAND +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
