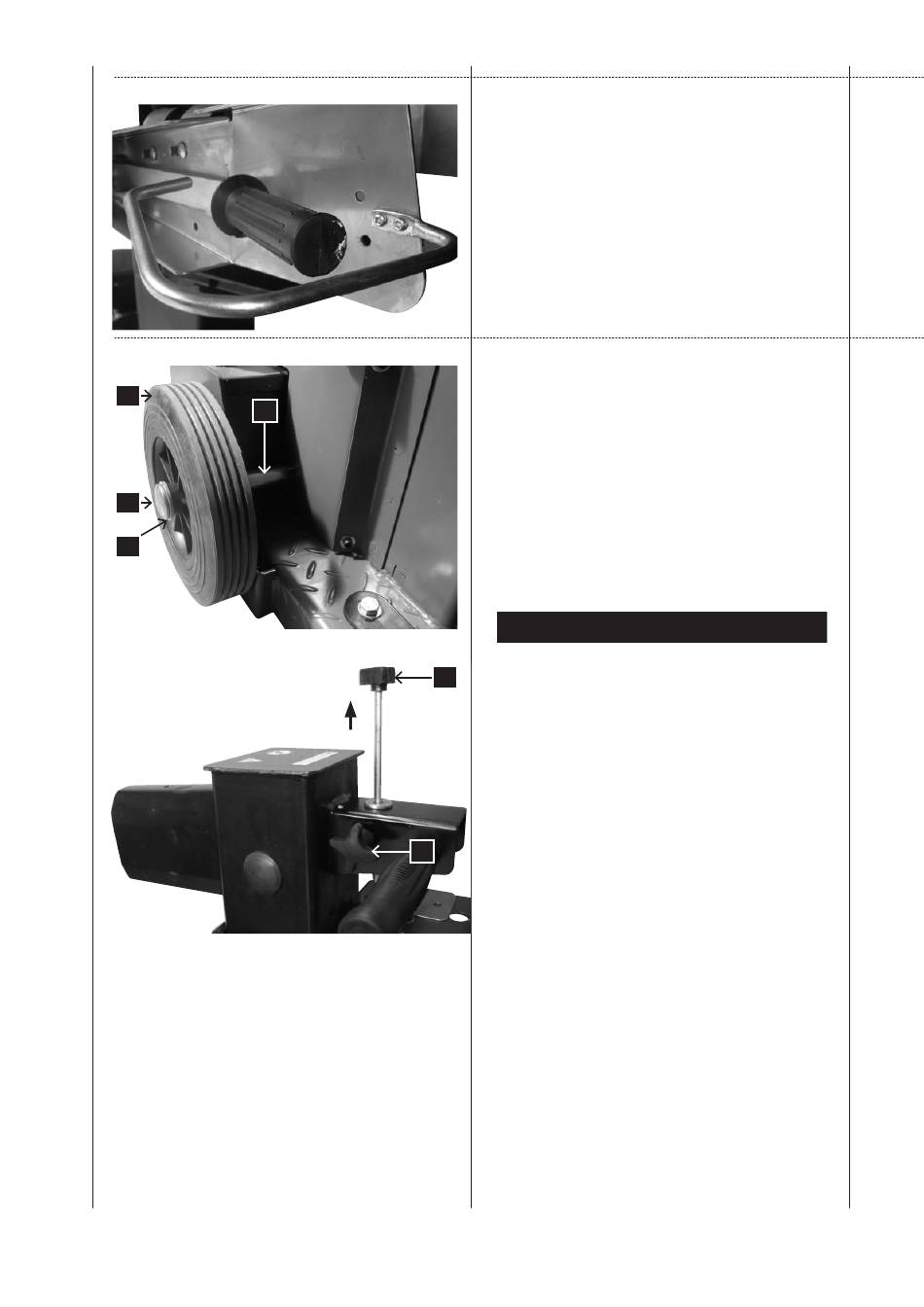

Sicherungsbügel an Bedienarme montieren, Fig. 4.1
Sicherungsbügel mit 2 Kreuzschlitzschrauben, 2 Schei-
ben und 2 Stoppmuttern an beide Bedienarme fest-
schrauben.
Laufräder montieren, Fig. 5
•
Radachse (1) durch die Bohrungen stecken.
•
Beidseitig je eine Scheibe, Laufrad (2), Scheibe (3)
montieren.
•
Sicherungskappe (4) beidseitig aufdrücken.
Hubbegrenzung bei Kurzholz, Fig. 6
B
Untere Spaltmesserposition ca. 10 cm über Spalttisch
•
Spaltmesser auf gewünschte Position fahren
•
einen Bedienarm loslassen
•
Motor ausschalten
•
den zweiten Bedienarm loslassen
•
die Feststellschraube A lösen
•
die Hub-Einstellstange B nach oben führen, bis sie von
der Feder gestoppt wird
•
die Feststellschraube A wieder anziehen.
•
A Motor einschalten
•
obere Position überprüfen.
