Scheppach 390 5402 951 Originalanleitung Seite 18

Fig. 7.1
A
Fig. 7.2
B
3
Fig. 7.3
B
C
18
1
2

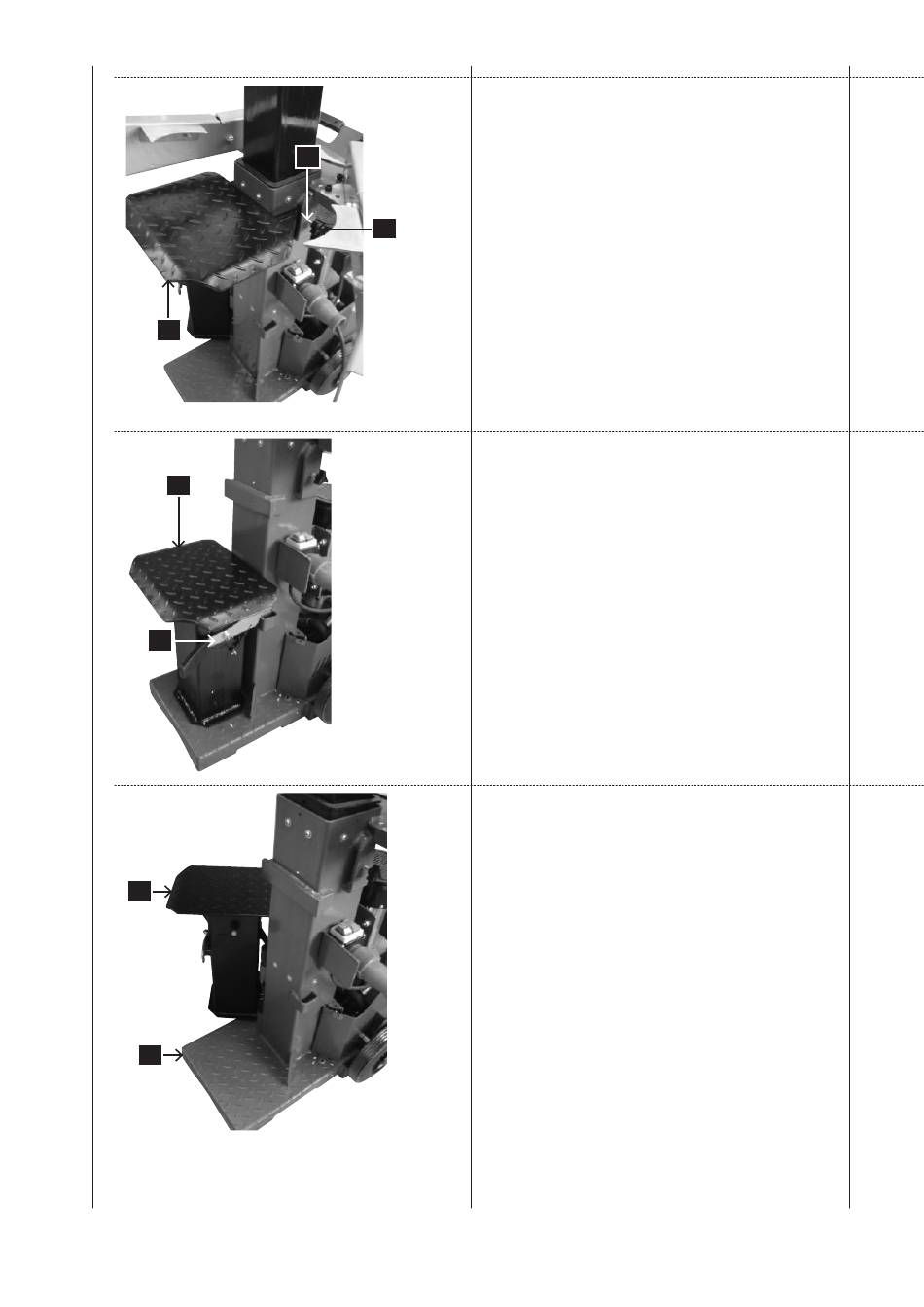

Stecktisch für Kurzholz bis 62,5 cm. Fig. 7.1
Stecktisch A durch die Laschen (1) einführen und
einrasten.
Stecktisch mit Knebelschraube (2) beidseitig sichern.
Schwenktisch für Kurzholz bis 90 cm. Fig. 7.2
Zum Spalten von Kurzholz für Stämme bis 90 cm wird
der untere Spalttisch B in Arbeitsstellung eingeschwenkt
und mit dem Verriegelungshaken (3) gesichert.
Tisch bis 138 cm, Fig. 7.3
Zum Spalten für Stämme bis 138 cm Tisch C, wird der
Spalttisch B nach außen geschwenkt.
Achtung! Zum Transport nicht am Spalttisch anheben.
