Instruktion
Ext. Übersteuerg. (Externe Übersteuerung)
Kreis
Wählen Sie den Eingang für die „Ext. Übersteuerg. " . Mit Hilfe eines externen
Schalters kann die Übersteuerung des Reglers auf die Betriebsart „Komfort"
oder „Sparen" vorgenommen werden.
AUS:
Es wurde kein Eingang für die externe Übersteuerung
ausgewählt.
S1 ... S10: Einer der Fühlereingänge wurde für die externe
Übersteuerung ausgewählt.
Wenn ein Fühlereingang S1...S6 als Eingang für die Übersteuerung
ausgewählt wurde, dann muss der Schalter für die Übersteuerung
goldene Kontakte besitzen.
Wenn ein Fühlereingang S7...S10 als Eingang für die Übersteuerung
ausgewählt wurde, dann reichen Standardkontakte am Schalter für
die Übersteuerung.

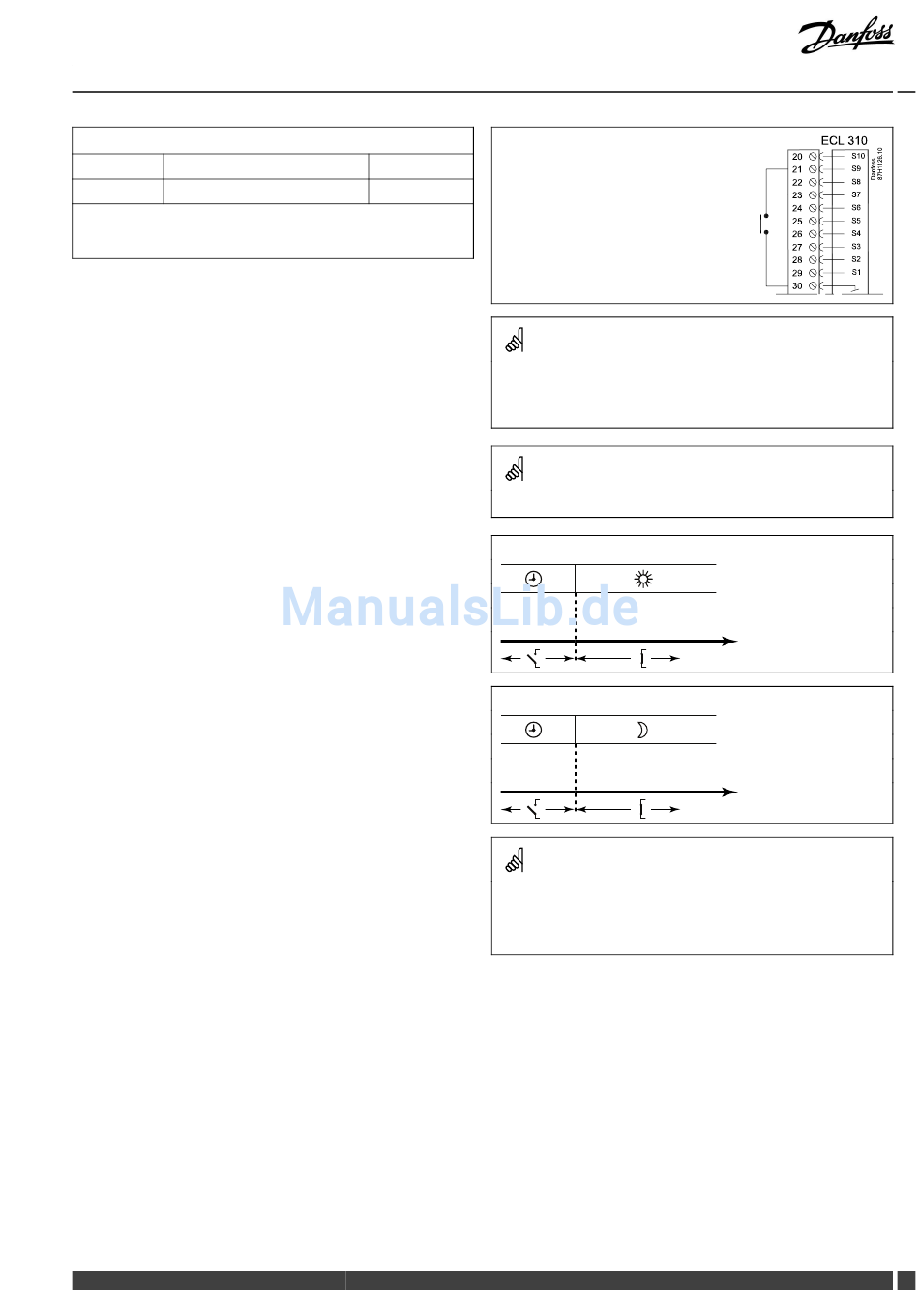

Der Schaltplan auf der rechten Seite zeigt ein Anschlussbeispiel
für einen an den Fühlereingang S9 angeschlossenen Schalter für
die Übersteuerung.
Die beiden Zeichnungen („Übersteuerung in den Modus
KOMFORT" und „Übersteuerung in den Modus SPAREN")
veranschaulichen die Funktionsweise.
Danfoss District Energy
ECL Comfort 310, Applikation P330
1x141
Einstellbereich Werkseinstellung
AUS/S1 ... S10 AUS
Wählen Sie unbedingt einen freien (noch nicht belegten) Eingang
für die Übersteuerung. Wird ein bereits genutzter Eingang für die
Übersteuerung verwendet, so wird die ursprüngliche Funktion dieses
Eingangs außer Kraft gesetzt.
Siehe auch die Funktion „Ext. Betriebsart".
Übersteuerung in den Modus KOMFORT
Übersteuerung in den Modus SPAREN
Das Ergebnis der Übersteuerung in die Betriebsart SPAREN ist von der
Einstellung des Parameters „Pumpe HK Aus" abhängig.
Pumpe HK Aus = AUS: Heizung im Sparbetrieb
Pumpe HK Aus = EIN: Heizung ausgeschaltet
VI.GU.O1.03
Zeit
Zeit
DEN-SMT/DK 93
