Instruktion

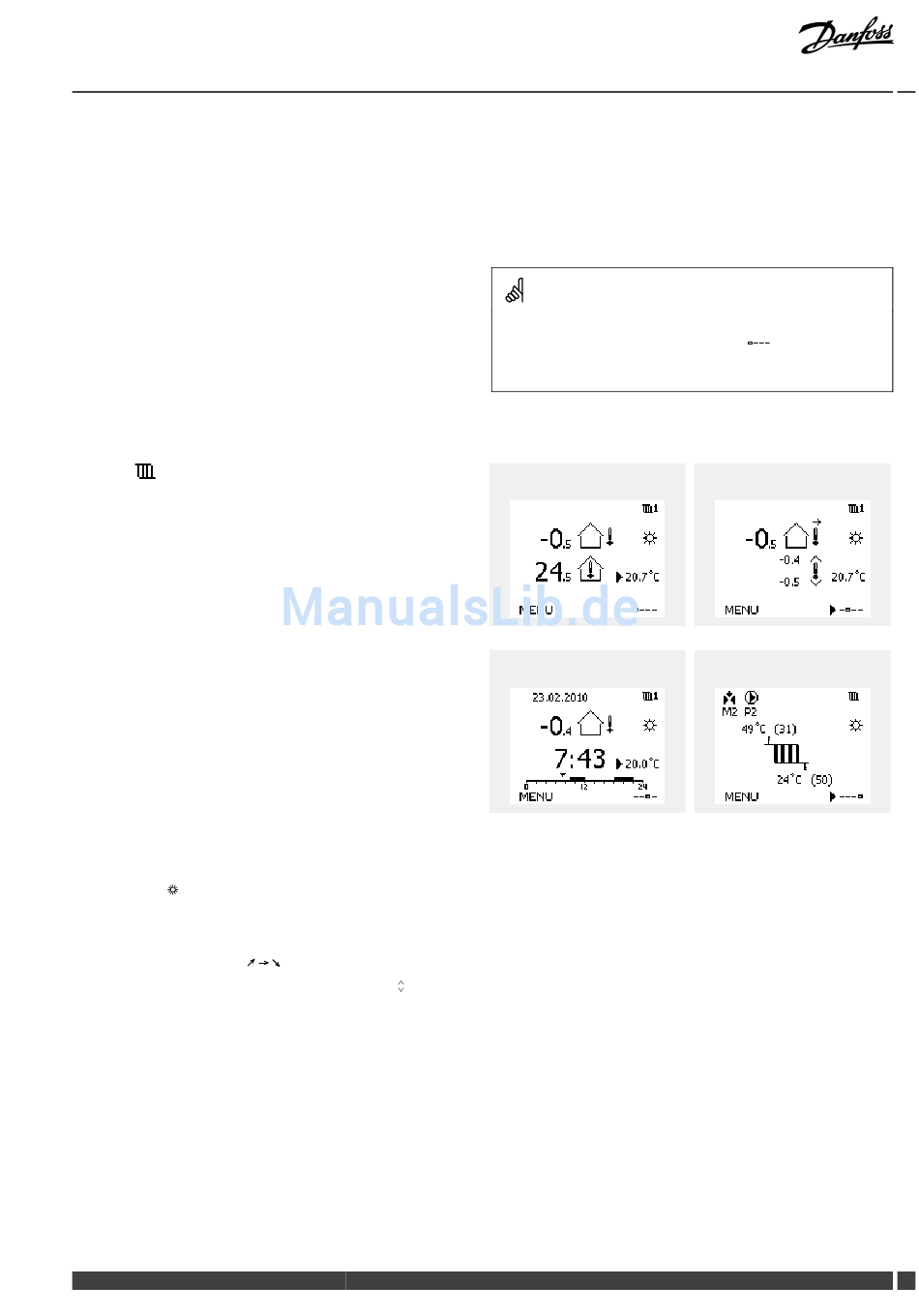

3.2 Erläuterungen zum Reglerdisplay
Dieser Abschnitt beschreibt die allgemeine Funktionsweise des
ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich
nicht auf eine bestimmte Applikation beziehen. Sie können sich
von den Anzeigen in Ihrer Applikation unterscheiden.
Wählen Sie Ihr Wunschdisplay
Ihr Wunschdisplay ist das Display, das standardmäßig angezeigt
werden soll. Es verschafft Ihnen einen schnellen Überblick über die
Temperaturen und Einstellungen, die Sie anschauen möchten.
Wird der Navigator innerhalb von 20 Minuten nicht betätigt,
kehrt der Regler zu dem Übersichtsdisplay zurück, das Sie als
Wunschdisplay ausgewählt haben.
Heizkreis
Das Übersichtsdisplay 1 informiert über:
Aktuelle Außentemperatur, Betriebsart,
aktuelle Raumtemperatur, gewünschte Raumtemperatur.
Das Übersichtsdisplay 2 informiert über:
Aktuelle Außentemperatur, Trend der Außentemperatur,
Betriebsart, min. und max. Außentemperaturen seit Mitternacht,
gewünschte Raumtemperatur.
Das Übersichtsdisplay 3 informiert über:
Datum, aktuelle Außentemperatur, Betriebsart, Uhrzeit,
gewünschte Raumtemperatur, Zeitprogramm des aktuellen Tages.
Das Übersichtsdisplay 4 informiert über:
Status der Regelkomponenten, aktuelle Vorlauftemperatur
(berechnete Vorlauftemperatur), Betriebsart, Rücklauftemperatur
(Begrenzung der Rücklauftemperatur).
Je nach gewähltem Übersichtdisplay werden die folgenden
Informationen zum Heizkreis angezeigt:
• Aktuelle Außentemperatur (-0,5)
• Betriebsart ( )
• Aktuelle Raumtemperatur (24,5)
• Gewünschte Raumtemperatur (20,7 °C)
• Trend Außentemperatur (
• Min. und max. Außentemperatur seit Mitternacht ( )
• Datum (23.02.2010)
• Uhrzeit (7:43)
• Zeitprogramm des aktuellen Tages (0 – 12 – 24)
• Status der Regelkomponenten (M2, P2)
• Aktuelle Vorlauftemperatur (49 °C), berechnete
Vorlauftemperatur (31))
• Rücklauftemperatur (24 °C) (Begrenzung der
Rücklauftemperatur (50))
Danfoss District Energy
ECL Comfort 310, Applikation P330
)
Sie können zwischen den Übersichtsdisplays wechseln, indem Sie den
Navigator drehen, bis Sie den Displaywähler (
Display erreichen. Zum Auswählen Ihres Wunschdisplays müssen Sie
den Navigator bis zum Erscheinen Ihres Wunschdisplays weiter drehen
und die Auswahl durch Drücken des Navigators bestätigen.
Übersichtsdisplay 1:
Übersichtsdisplay 3:
VI.GU.O1.03
) rechts unten im
Übersichtsdisplay 2:
Übersichtsdisplay 4:
DEN-SMT/DK 57
