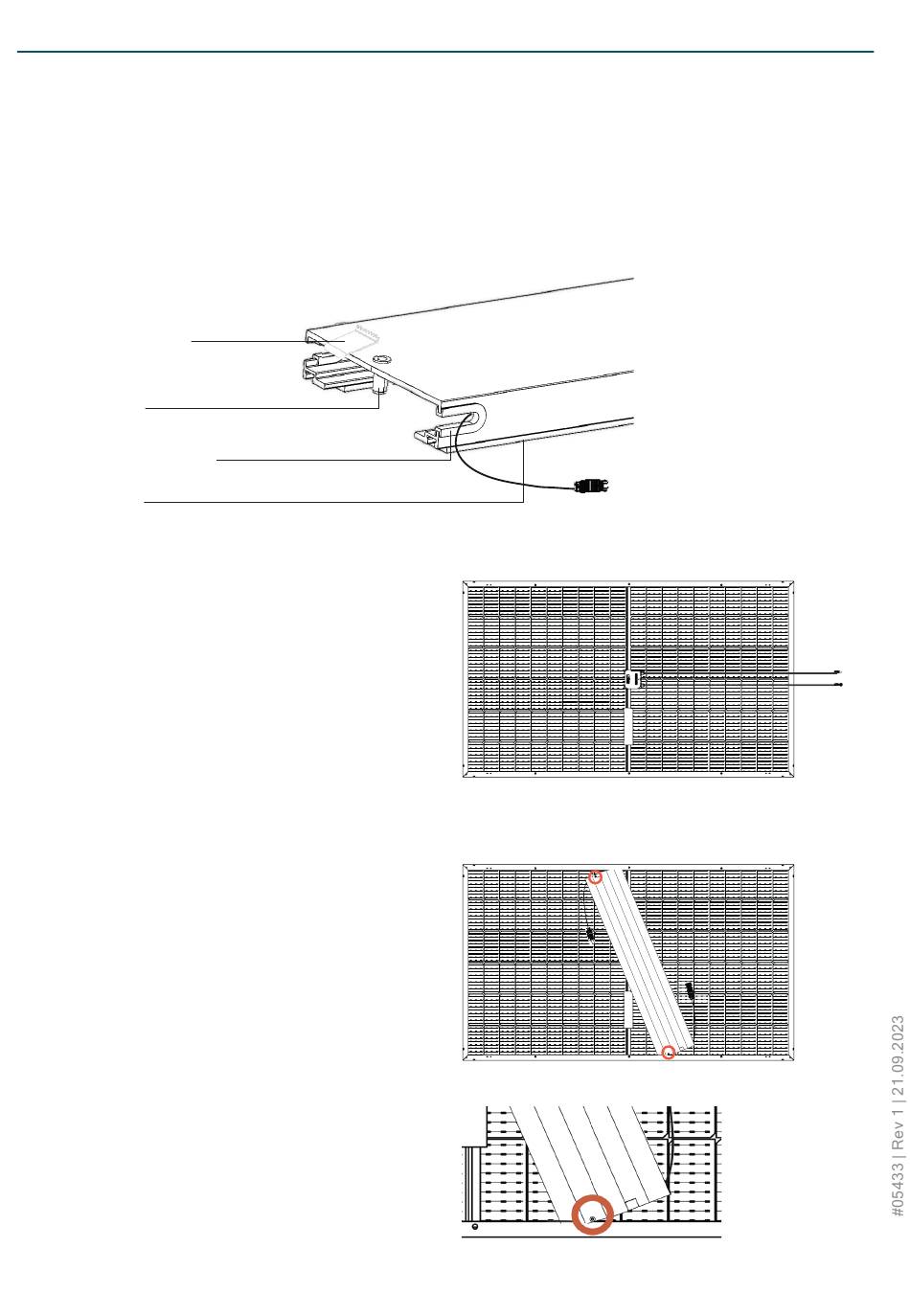

CROSSBAR MONTAGE PANEL VISION GM 3.0 CONSTRUCT
Für eine erhöhte Modulbelastbarkeit und zum optischen Kaschieren der Anschlusstech-
nik bietet Solarwatt die Option, das Panel vision GM 3.0 construct mit einer crossbar
( SOLARWATT Panel vision crossbar ) auszurüsten (die Verfügbarkeit erfragen Sie bitte bei
Solarwatt).
Potentialausgleichskralle
(PA-Kralle)
Blindnietmutter mit
Gewindestift
Kabelschutz/Kabeldurchführung
EPDM- Gummi
Montieren Sie die crossbar VOR der
Montage des Moduls!
• Prüfen Sie, ob beide PA-Krallen an der
crossbar befestigt sind
• Modul liegend mit Anschlusstechnik nach
oben positionieren
• crossbar über der Anschlussdose auf der
Rückseite des Moduls platzieren
Korrekte Positionierung der Gewindestifte
beachten (siehe Abb.) (auf der abgewand-
ten Seite zum Kabelauslass an der Dose,
hier im Bild entsprechend links).
• Kabel durch die Kabeldurchführungen
aus der crossbar herausführen
Crossbar muss vollständig auf dem Glas
aufliegen! Kabel nicht einklemmen!
Irrtümer und Änderungen vorbehalten | © 2023 Solarwatt GmbH
13
