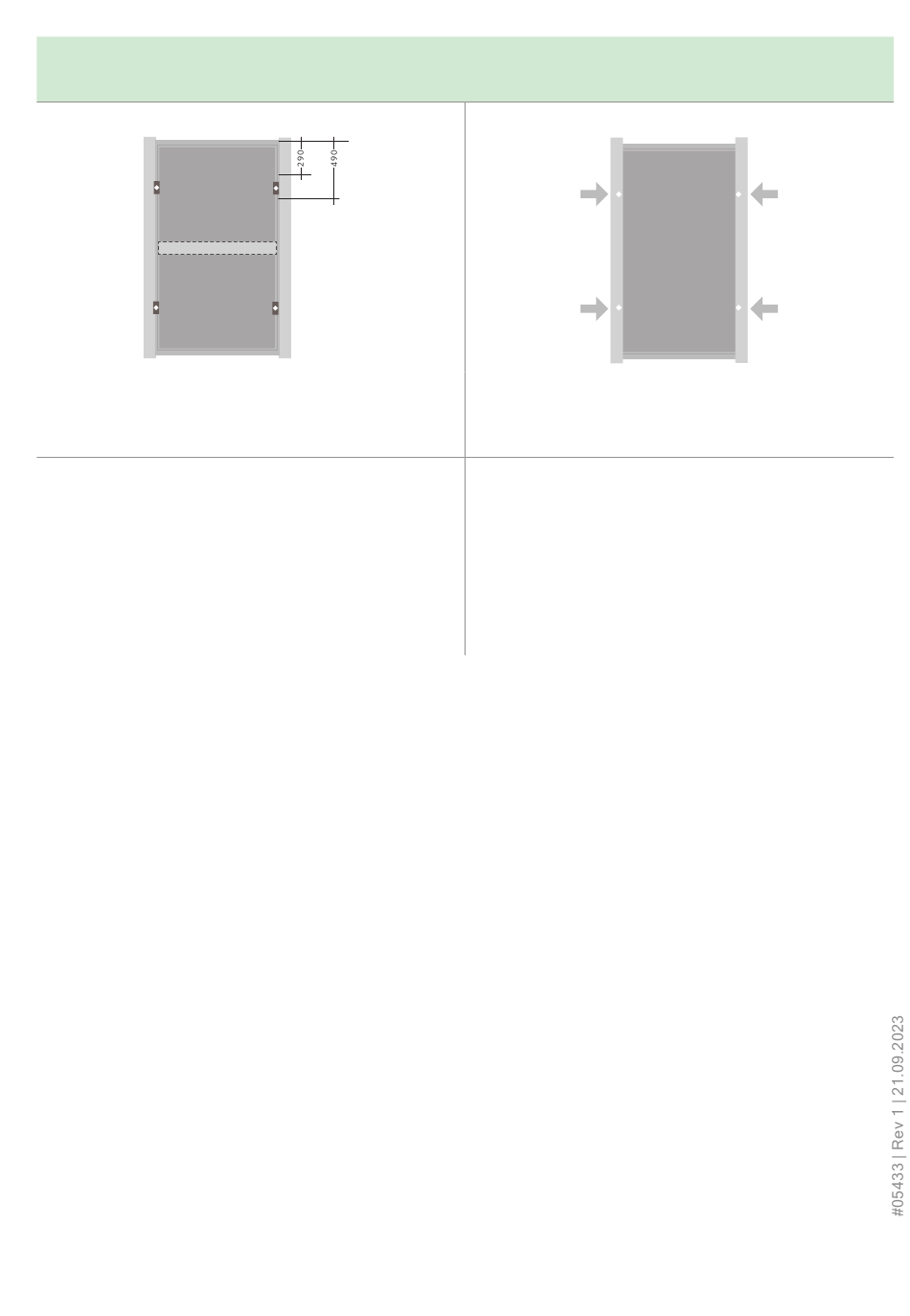

Lineare Drucklastunterstützung Längsseiten
punktuelle Soglastunterstützung Längsseiten (4 Punkte)
a) und b) definieren die Grenzen des Bereichs zur punktuellen
Befestigung mit den folgenden max. zugelassenen Lasten.
Zwischen a) und b) ergeben sich die zulässigen Lasten durch
lineare Interpolation.
a)
Max. Drucklast am Modul: qd.ULS
Max. Drucklast am Modul mit Strebe: qd.ULS
Max. suction load: qd.ULS
b)
Max. Drucklast am Modul: qd.ULS
Max. Drucklast am Modul mit Strebe: qd.ULS
Max. Soglast am Modul: qd.ULS
12
a)
b)
≤ 1,80 kN/m²
D
≤ 3,10 kN/m²
D
≤ -1,65 kN/m²
S
≤ 1,80 kN/m²
D
≤ 3,10 kN/m²
D
≤ -1,10 kN/m²
S
Lineare Drucklastunterstützung Längsseiten und
punktuelle Soglastunterstützung Längsseiten (4 Punkte)
Nur die im Rahmen vorhandenen Bohrungen verwenden!
Hinweis: diese Montagevariante ist statisch geprüft, jedoch nicht
Bestandteil der abZ für das Modul SOLARWATT Panel vision GM
construct!
Max. Drucklast am Modul: qd.ULS
Max. Soglast am Modul: qd.ULS
Irrtümer und Änderungen vorbehalten | © 2023 Solarwatt GmbH
≤ 1,70 kN/m²
D
≤ -1,00 kN/m²
S
