Installationsanleitung
CombiCooler/Cooler/WineCooler/Freezer
V6000 Supreme, integriert

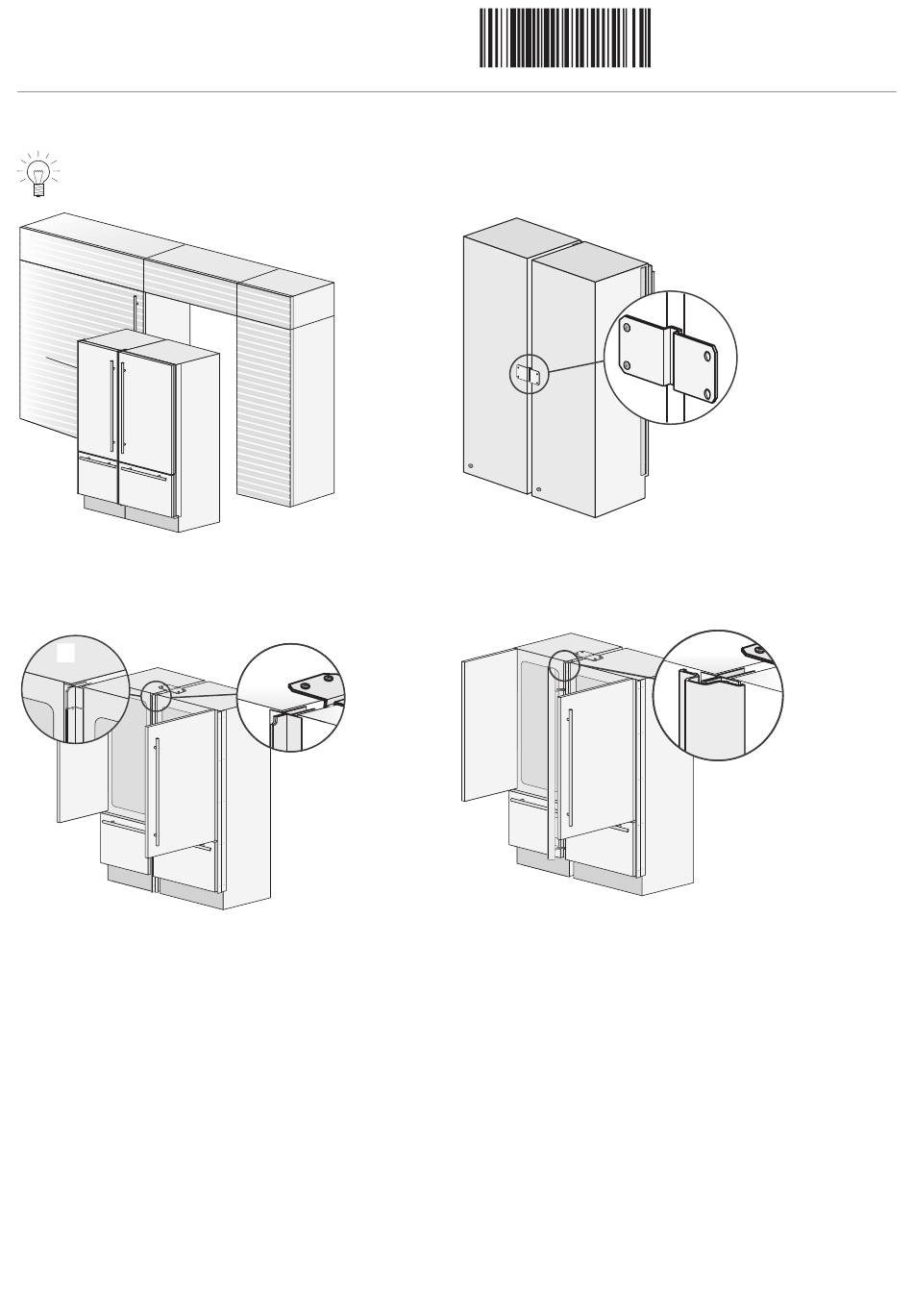

Einbau von miteinander kombinierten Geräten (Side-by-side)
Bei jedem Gerät ist ein Befestigungswinkel im Lieferumfang enthalten.
Es können Kunststoffprofile verwendet werden, um die Zwischenräume zwischen dem Gerät und den angrenzenden
Möbeln oder einem anderen nebenstehenden Gerät zu schliessen.
▸
1) Seitliche Kunststoffverbindungswinkel montieren.
▸
Die Geräte vor der Öffnung aufstellen und hierbei ausrei-
chend Freiraum lassen, um hinter den Geräten arbeiten zu
können.
A
▸
3) Die Geräte frontseitig zusammenrücken und befestigen
indem die seitlichen Kunststoffverbindungswinkel miteinan-
der angeschraubt werden (A).
▸
Die Geräte in ihrer Position sichern, indem diese an der
Oberseite mit Befestigungswinkel fixiert werden (B).
B
18
1091913-04
▸
2) An der Geräterückseite die Befestigungswinkel zur Ver-
bindung der Geräte montieren. Eine Seite des oberen und
unteren Befestigungswinkels zuerst an einem der beiden
Geräte und danach am anderen Gerät befestigen.
▸
4) Die Kunststoffabdeckungsleisten oder die Zwischen-
kunststoffabdeckleiste seitlich auf die Winkel schieben und
später fest eindrücken bis ein "Klick" hörbar ist.
