Installationsanleitung
CombiCooler/Cooler/WineCooler/Freezer
V6000 Supreme, integriert
Freezer V6000 Supreme, Breite 60
**
C
B
D
L
A
G
M
F
*

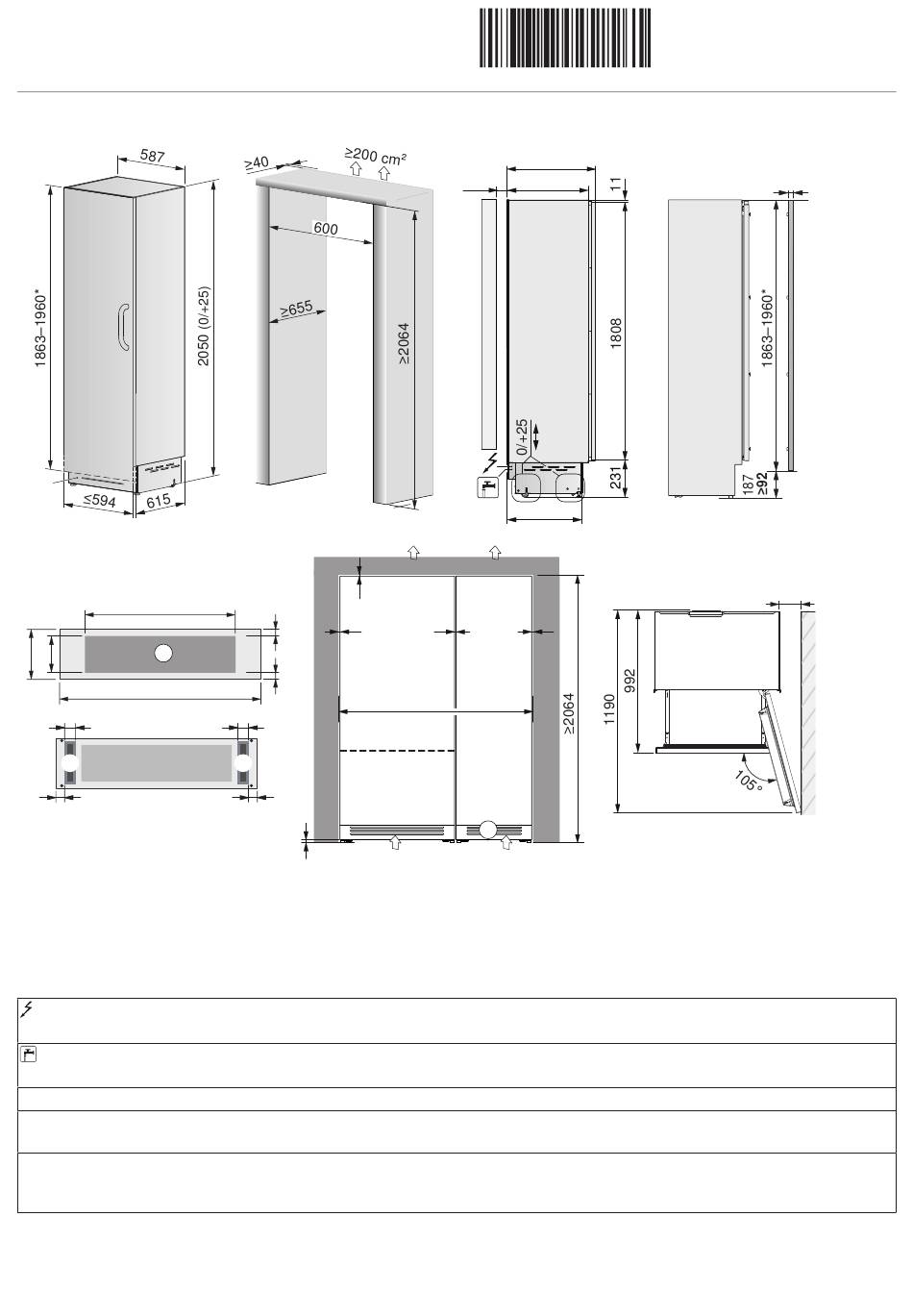

Bei Nischenhöhe >2064 muss Anordnung der Bohrungen am Türdoppel und die Türdoppelhöhe angepasst werden.
**
Frontgitter Chrom ersetzbar durch Küchenfront. Details: Fertigstellung der Installation (siehe Seite 20).
OT Ansicht ohne Türdoppel, MT Ansicht mit Türdoppel, L Lufteintritt (mind. 50% offen), M Magnet zur Befestigung.
Massangaben zu Lüftungsgitter und Position Magnet: A = 594, B = 215, C =400, D = 200, E = ca. 10, F = 60, G = 15–30.
Netzspannung / Absicherung: AC 220-240V 50 Hz / 10 A, Netzkabel: mit Schuko Stecker 16 A (EU) / mit Typ 12 CH Stecker
(CH), Länge Anschlusskabel: 2,2 m.
Festwasseranschluss: Innengewinde 3/4", lebensmittelecht. Der Wasseranschluss muss immer zugänglich sein. Zulaufdruck
von 0.05 MPa bis 0.5 MPa (0.5 Bar – 5 Bar), Länge 2,5 m, ein Wasserablauf und Aquastop muss nicht vorgesehen werden.
Bruttogewicht: ~153 kg. Maximal zulässiges Gewicht vom Türdoppel: 34 kg.
Mitgelieferte Ersatz- und Zubehörteile für den Einbau: Befestigungsset für die individuell gestalteten Türdoppel, Set für die Seiten-
befestigung, Wasserfilter, 4 mm (1/8") Inbusschlüssel.
Installationszubehör: Chromstahl Türdoppel Set (inkl. Designgriff Chrom) + Zwischenkunststoffabdeckleiste sind als bestellbares Zu-
behör verfügbar (siehe Seite 14). Für Side-by-Side Anwendung: Seitlicher Kunststoffverbindungswinkel + Seitliche Kunststoffabde-
ckungsleiste (im Lieferumfang).
Side-by-Side
4
4
E
E
G
M
F
10
300 cm²
1091913-04
615
≥40
565
OT
522
≥500 cm²
4
4
1500
L
200 cm²
5
1091913-04
14.11.2023
18–28
MT
150
