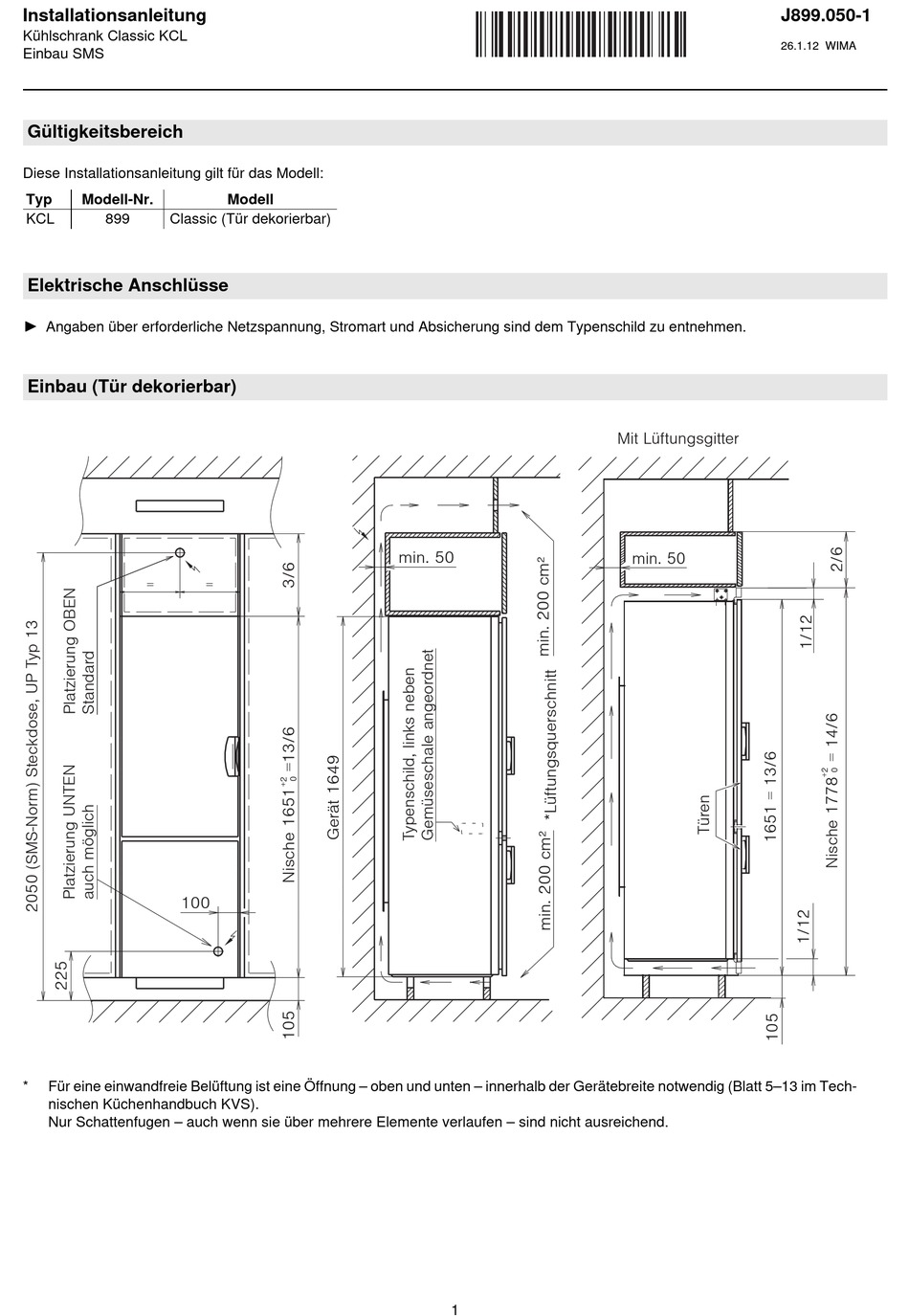

Installationsanleitung
Kühlschrank Classic KCL
Einbau SMS
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Typ
Modell-Nr.
KCL
899
Classic (Tür dekorierbar)
Elektrische Anschlüsse
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
Einbau (Tür dekorierbar)
=
100
*
Für eine einwandfreie Belüftung ist eine Öffnung – oben und unten – innerhalb der Gerätebreite notwendig (Blatt 5–13 im Tech-
nischen Küchenhandbuch KVS).
Nur Schattenfugen – auch wenn sie über mehrere Elemente verlaufen – sind nicht ausreichend.
Modell
=
min. 50
1
J899.050-1
26.1.12 WIMA
Mit Lüftungsgitter
min. 50
Werbung
Verwandte Anleitungen für V-ZUG Classic KCL
Inhaltszusammenfassung für V-ZUG Classic KCL
- Seite 1 Installationsanleitung J899.050-1 Kühlschrank Classic KCL 26.1.12 WIMA Einbau SMS Gültigkeitsbereich Diese Installationsanleitung gilt für das Modell: Modell-Nr. Modell Classic (Tür dekorierbar) Elektrische Anschlüsse Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen. Einbau (Tür dekorierbar) Mit Lüftungsgitter min.
- Seite 2 Installationsanleitung J899.050-1 Kühlschrank Classic KCL 26.1.12 WIMA Einbau SMS max. 4 Dekorplatte Nische 550 Gerät 548 Installation Die Türöffnung kann von rechts nach links gewechselt werden, solange das Gerät nicht in der Nische steht. Gerät in die Nische schieben und mit je 2 Spanplattenschrauben (aus Lieferumfang) oben durch die Befestigungsleiste und unten durch die Laschen –...
- Seite 3 Notice d’installation J899.050-1 Réfrigérateur Classic KCL 26.1.12 ROH Encastrement SMS Domaine de validité Cette notice d’installation est valable pour le modèle: Type N° de modèle Modèle Classic (porte revêtable) Raccordements électriques Les indications sur la tension de secteur nécessaire, le type de courant et les fusibles figurent sur la plaque signalétique.
- Seite 4 Notice d’installation J899.050-1 Réfrigérateur Classic KCL 26.1.12 ROH Encastrement SMS max. 4 Feuille de revêtement Niche 550 Appareil 548 Installation Le sens d’ouverture de la porte peut être changé, tant que l’appareil ne se trouve pas dans la niche. Introduire l’appareil dans la niche et faire passer respectivement 2 vis pour panneaux agglomérés (compris dans la livraison) en haut par le bandeau de fixation et en bas par les attaches situées à...
- Seite 5 Istruzioni d’installazione J899.050-1 Frigorifero Classic KCL 26.1.12 ROH Incasso SMS Campo di validità Queste istruzioni d’installazione riguardano il modello: Tipo Modello n° Modello Classic (porta rivestibile) Raccordi elettrici Informazioni sulla necessaria tensione di rete, tipo di corrente e protezione si apprendono dalla targhetta dei dati.
- Seite 6 Istruzioni d’installazione J899.050-1 Frigorifero Classic KCL 26.1.12 ROH Incasso SMS Foglio di rivestimento Nicchia 550 max. 4 Apparecchio 548 Installazione La battuta della porta può essere invertita da destra a sinistra, però solo finché l’apparecchio non è nella nicchia. Inserire l’apparecchio nella nicchia e avvitarlo – a sinistra e a destra – al mobile con 2 viti per pannelli di truciolato (incluse nella fornitura) in alto attraverso il listello di fissaggio e due viti in basso attraverso i giunti.
- Seite 7 Installation instructions J899.050-1 Classic KCL Refrigerator 26.1.12 MAS Built-in SMS Validity These installation instructions apply to the model: Type Model no. Model Classic (door can be fitted with decor panel) Electrical connections Information on the necessary mains voltage, type of current and fuse protection can be taken from the identification plate.
- Seite 8 Installation instructions J899.050-1 Classic KCL Refrigerator 26.1.12 MAS Built-in SMS max. 4 Decor panel Niche 550 Appliance 548 Installation The door opening can be changed from right to left up until the point when the appliance is installed in the niche.
