Installationsanleitung
CombiCooler/Cooler/WineCooler/Freezer
V6000 Supreme, integriert

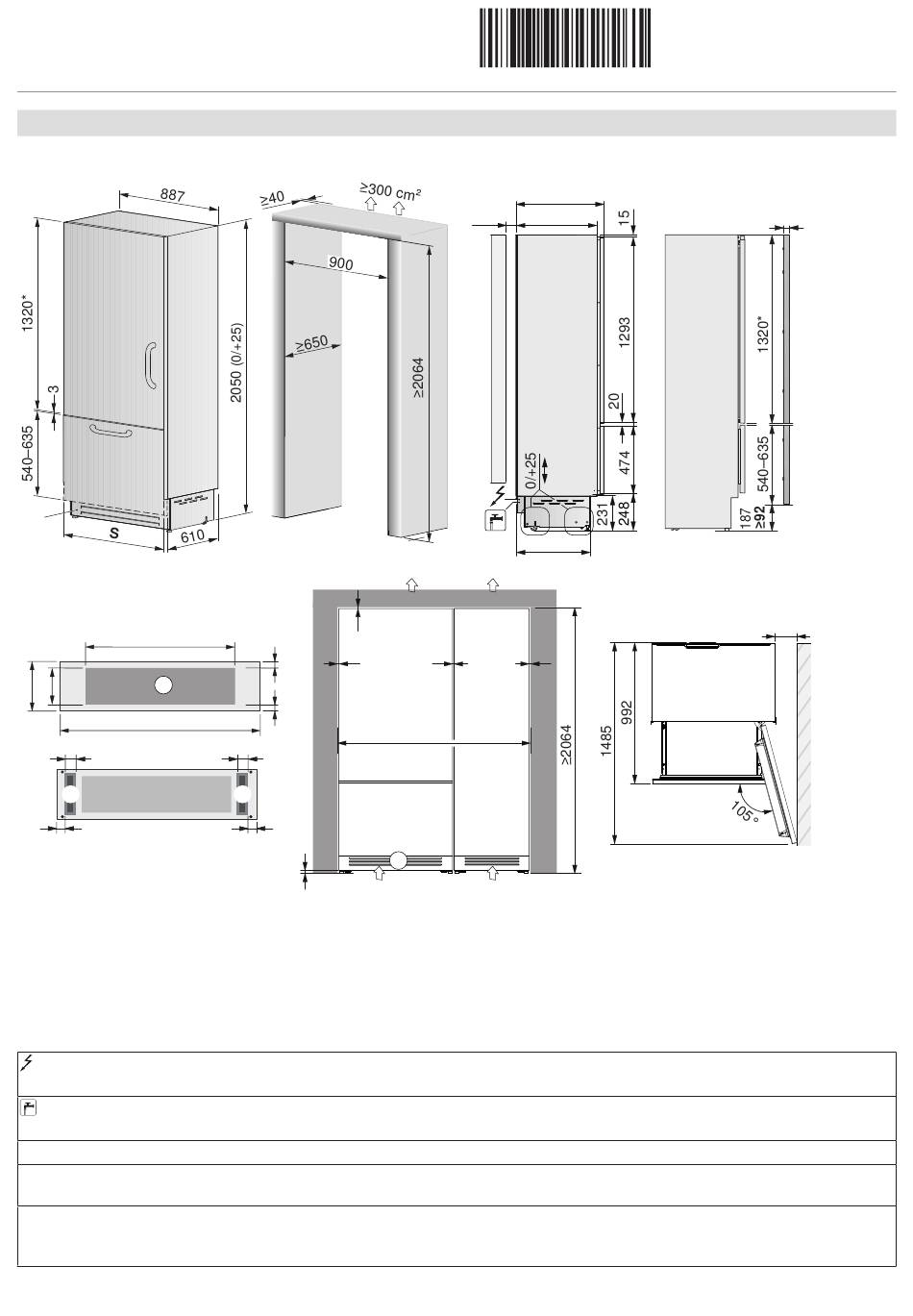

Technische Details + Installationsmasse
CombiCooler V6000 Supreme, Breite 90
**
C
B
D
L
A
G
M
F
*
Bei Nischenhöhe >2064 muss Türdoppelhöhe angepasst werden.
**
Frontgitter Chrom ersetzbar durch Küchenfront. Details: Fertigstellung der Installation (siehe Seite 20).
S
Solo-Einbau: Breite Möbelfront 894 mm, Spaltmass 3 mm. Side-by-Side: Breite Möbelfront 894 mm, Spaltmass 4 mm
OT Ansicht ohne Türdoppel, MT Ansicht mit Türdoppel, L Lufteintritt (mind. 50% offen), M Magnet zur Befestigung.
Massangaben zu Lüftungsgitter und Position Magnet: A = 894, B = 215, C =700, D = 200, E = ca. 10, F = 60, G = 15–30.
Netzspannung / Absicherung: AC 220-240V 50 Hz / 10 A, Netzkabel: mit Schuko Stecker 16 A (EU) / mit Typ 12 CH Stecker
(CH), Länge Anschlusskabel: 2,2 m.
Festwasseranschluss: Innengewinde 3/4", lebensmittelecht. Der Wasseranschluss muss immer zugänglich sein. Zulaufdruck
von 0.05 MPa bis 0.5 MPa (0.5 Bar – 5 Bar), Länge 2,5 m, ein Wasserablauf und Aquastop muss nicht vorgesehen werden.
Bruttogewicht: ~212 kg. Maximal zulässiges Gewicht vom Türdoppel: 23 kg (oben)/11 kg (unten).
Mitgelieferte Ersatz- und Zubehörteile für den Einbau: Befestigungsset für die individuell gestalteten Türdoppel, Set für die Seiten-
befestigung, Wasserfilter, 4 mm (1/8") Inbusschlüssel.
Installationszubehör: Chromstahl Türdoppel Set (inkl. Designgriff Chrom) und Zwischenkunststoffabdeckleiste sind als bestellbares
Zubehör verfügbar (siehe Seite 14). Für Side-by-Side Anwendung: Seitlicher Kunststoffverbindungswinkel + Seitliche Kunststoffabde-
ckungsleiste (im Lieferumfang).
Side-by-Side
4
4
E
E
G
M
F
L
10
300 cm²
1091913-04
610
≥40
560
OT
517
≥500 cm²
4
4
1500
200 cm²
2
1091913-04
14.11.2023
18–28
MT
3
220
