KONTAKTLOSE INFRAROT-TEMPERATURMESSUNGEN
1.
Stellen Sie den Funktionsschalter auf die IR-Position. In der oberen rechten Ecke erscheint
das 4-stellige Temperatur-Display.
2.
Drücken Sie die MODE-Taste, um °F oder °C auszuwählen.
3.
Zielen Sie mit dem Infrarot-Sensor (auf der Oberseite des Messgeräts) auf die zu messende
Oberfläche.
4.
Drücken und halten Sie die IRT
einzuschalten. Der Laserpointer ermittelt den zu messenden Oberflächen-Spot. "SCAN"
erscheint auf dem Display.
5.
Lesen Sie den Temperaturwert vom Display ab.
6.
Der auf der Oberfläche zu messende Bereich muss größer als die Spotgröße sein. Beziehen
Sie sich hierfür auf die im Diagramm festgelegten "Abstand zu Spotgröße"-Werte.
7.
Lassen Sie die IRT
auszuschalten. Es werden weiterhin das "HOLD"-Icon sowie der finale Messwert auf dem
Display angezeigt.
WARNUNG: Schauen Sie nie direkt in den Laserpointer oder richten Sie ihn nicht auf Augen.
Leistungsschwache Laser im sichtbaren Spektralbereich stellen normalerweise keinerlei
Gefährdung dar, bieten jedoch eine mögliche Gefahrenquelle bei direktem, über längeren Zeitraum
erfolgtem, Sichtkontakt.

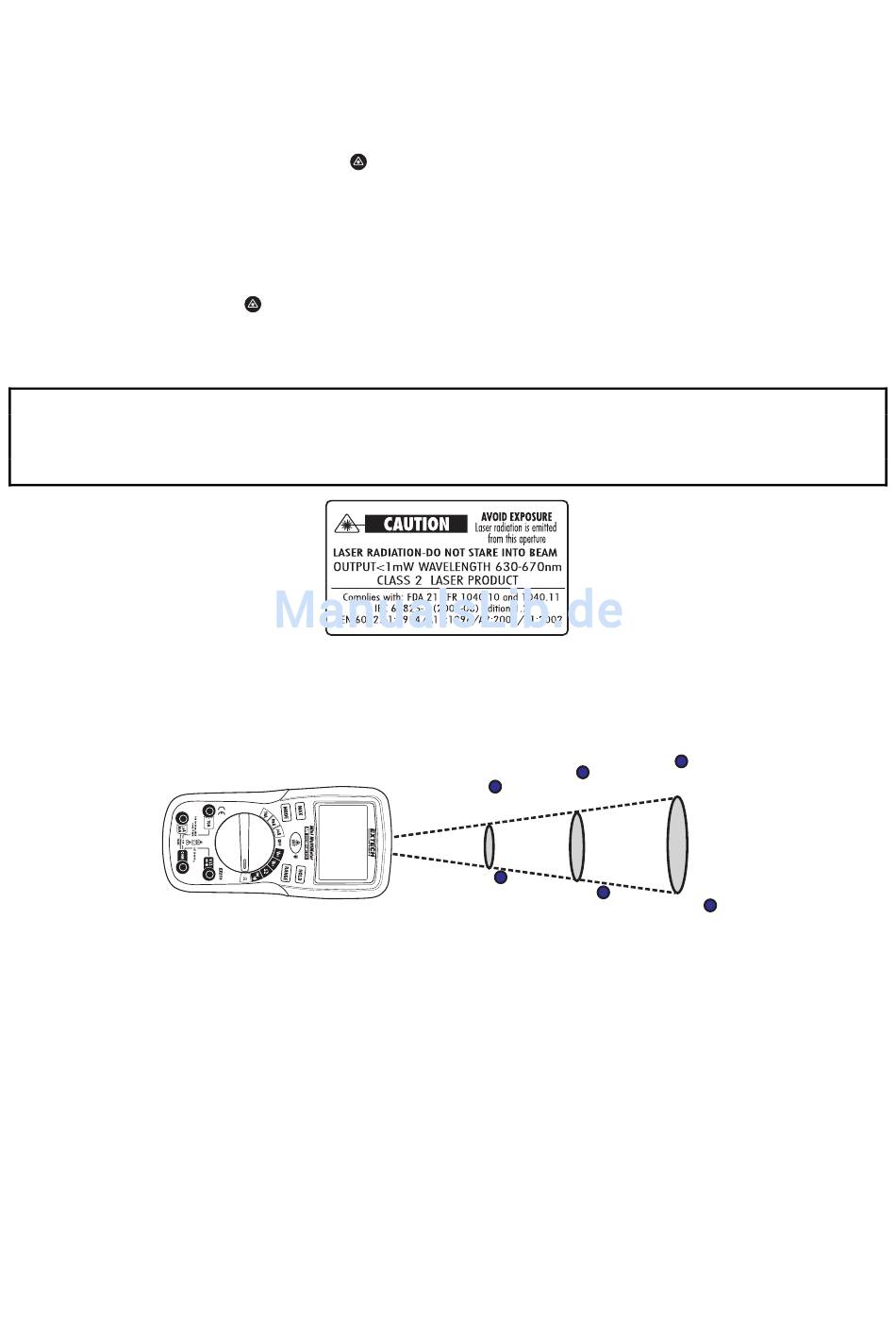

IR-Spot zu Abstand-Diagramm
Das 4:1 "Spot zu Abstand"-Verhältnis legt die Größe des auf der Oberfläche zu messenden
Bereichs, in Bezug auf den Abstand zwischen Messgerät und Oberfläche, fest.
IR-Messungshinweise
1.
Der Prüfling sollte größer als die, durch das Sichtfeld-Diagramm berechnete, Spotgröße
(Zielgröße) sein.
2.
Ist die Oberfläche des Prüflings mit Frost, Öl, Schmutz usw. bedeckt, reinigen Sie diese vor der
Durchführung von Messungen.
3.
Ist die Oberfläche eines Gegenstandes stark reflektierend, bringen Sie vor der Durchführung
von Messungen ein Abdeckband oder eine mattschwarze Farbe auf der Oberfläche an.
4.
Das Messgerät führt keine Messungen durch Glasdampf, Staub und Rauch durch.
5.
Zielen Sie mit dem Messgerät außerhalb des von Ihnen bevorzugten Bereichs und scannen
Sie anschließend (in einer Auf- und Abwärtsbewegung) so lange darüber, bis der Hot Spot
lokalisiert ist.
-Taste, um das IR-Thermometer sowie den Laserpointer
-Taste wieder los, um das IR-Thermometer sowie den Laserpointer
2"
1"
@ 8"
@ 4"
20mm
@ 80mm 40mm
@ 160mm 80mm
8
EX210_EX210T-de-DE_v1.5 9/15
4"
@ 16"
@ 320mm
