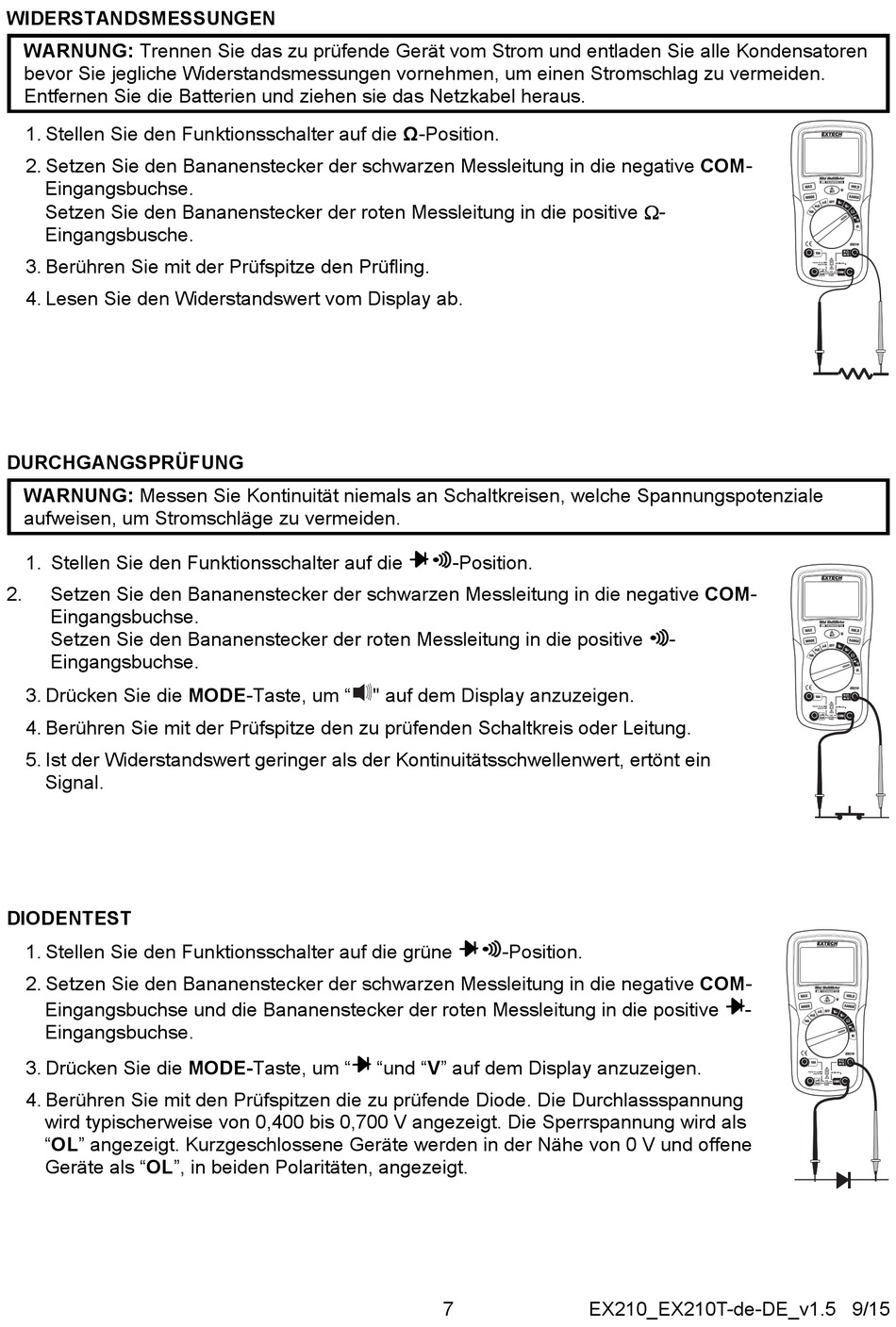

WIDERSTANDSMESSUNGEN
WARNUNG: Trennen Sie das zu prüfende Gerät vom Strom und entladen Sie alle Kondensatoren
bevor Sie jegliche Widerstandsmessungen vornehmen, um einen Stromschlag zu vermeiden.
Entfernen Sie die Batterien und ziehen sie das Netzkabel heraus.
1. Stellen Sie den Funktionsschalter auf die Ω-Position.
2. Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative COM-
Eingangsbuchse.
Setzen Sie den Bananenstecker der roten Messleitung in die positive -
Eingangsbusche.
3. Berühren Sie mit der Prüfspitze den Prüfling.
4. Lesen Sie den Widerstandswert vom Display ab.
DURCHGANGSPRÜFUNG
WARNUNG: Messen Sie Kontinuität niemals an Schaltkreisen, welche Spannungspotenziale
aufweisen, um Stromschläge zu vermeiden.
1. Stellen Sie den Funktionsschalter auf die
2.
Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative COM-
Eingangsbuchse.
Setzen Sie den Bananenstecker der roten Messleitung in die positive
Eingangsbuchse.
3. Drücken Sie die MODE-Taste, um "
4. Berühren Sie mit der Prüfspitze den zu prüfenden Schaltkreis oder Leitung.
5. Ist der Widerstandswert geringer als der Kontinuitätsschwellenwert, ertönt ein
Signal.
DIODENTEST
1. Stellen Sie den Funktionsschalter auf die grüne
2. Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative COM-
Eingangsbuchse und die Bananenstecker der roten Messleitung in die positive
Eingangsbuchse.
3. Drücken Sie die MODE-Taste, um "
4. Berühren Sie mit den Prüfspitzen die zu prüfende Diode. Die Durchlassspannung
wird typischerweise von 0,400 bis 0,700 V angezeigt. Die Sperrspannung wird als
"OL" angezeigt. Kurzgeschlossene Geräte werden in der Nähe von 0 V und offene
Geräte als "OL", in beiden Polaritäten, angezeigt.
-Position.
" auf dem Display anzuzeigen.
-Position.
"und "V" auf dem Display anzuzeigen.
7
-
-
EX210_EX210T-de-DE_v1.5 9/15
