DE
12.3.2 Montage
Montagebereich mit sauberem
Tuch reinigen.
• Montagehülse (15) auf die Kolbenstange
(14) setzen.
• Kolbenstange (14) und Montagehülse mit
geeignetem Gleitmittel (z.B. Renolit IPR2)
einfetten.
• Dichtungssatz mit geeignetem Gleitmittel
(z.B. Renolit IPR2) einfetten.
• Überwurfmutter (13) auf die Montage-
hülse/ Kolbenstange schieben.
• Montagebuchse (17) auf die Montage-
hülse (15) setzen und die Überwurfmut-
ter mit einem Kunststoffhammer und
leichten Schlägen nach unten auf die
Kolbenstange treiben.
• Montagehülse (15) entfernen.
• Fixiereinsatz aus Pumpenrohr entfernen.
Die Überwurfmutter darf nicht
mit Hammerschlägen oder
Gewalt nach unten in die Ein-
schraubposition gebracht wer-
den. Beschädigungen der Über-
wurfmutter sind zu vermeiden
951-171-035
Version 02
• Kolbenstange mit der vormontierten
Überwurfmutter (13) langsam von Hand
nach unten drücken, bis sich die Über-
wurfmutter (13) an der Einschraubposi-
tion befindet.
• Überwurfmutter (13) mit Gabelschlüssel
SW 55 festziehen.
Anziehmoment 140 Nm ± 5 Nm
• O-Ring (16) mit geeignetem Gleitmit-
tel (z.B. Renolit IPR2) einfetten und in
die Nut der Schraube M30x1,5 (10)
montieren.
• Schraube M30x1,5 (10) auf die Kolben-
stange schieben.
• Gewinde der Schraube M30 x1,5 (10) mit
Loctite 274 benetzen.
- 36 -
12. Reparaturen

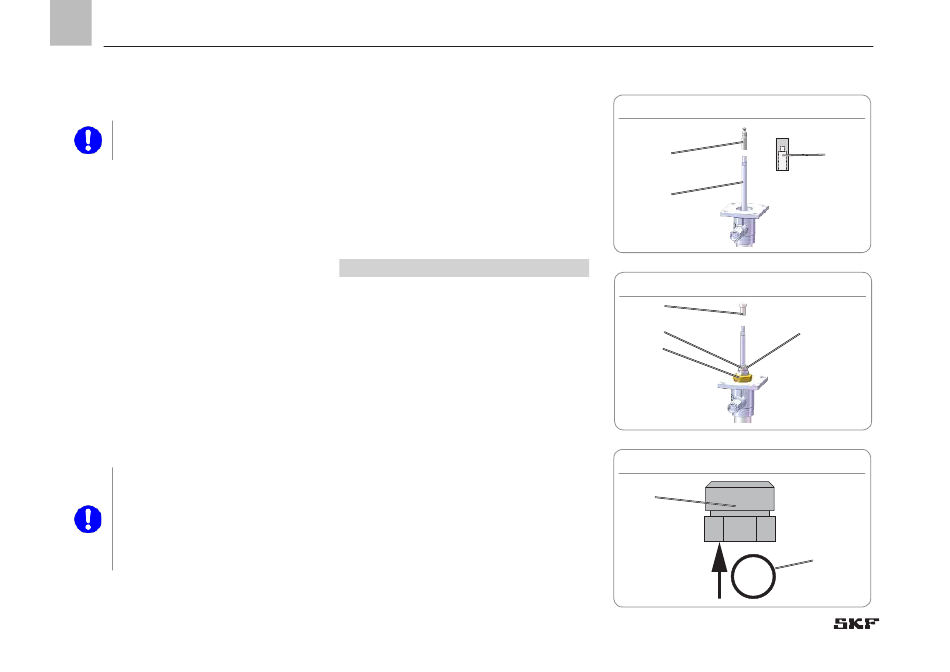

Montagehülse Abb. 13
15
14
Teile montieren Abb. 14
12
Loctite 274
10
13
O-Ring montieren Abb. 15
10
17
16
