6. Montage
6.4 Einstellen des Volumenstroms
Über den Volumenstrom wird
die Anzahl der Doppelhübe
pro Minute eingestellt. Der
Volumenstrom sollte während
des Betriebes der Pumpe ein-
gestellt werden; dies ermöglicht
die direkte Kontrolle der Hub-
geschwindigkeit. Die minimal
und maximal zulässige Anzahl
von Doppelhüben ist zu beach-
ten (siehe Technische Daten).
Benötigte Werkzeuge:
○ Gabelschlüssel SW 17
○ Innensechskantschlüssel Größe 5
Gehen Sie zum Einstellen folgender-
maßen vor:
• Schutzkappe (2a) abziehen.
• Kontermutter (2c) mit Gabelschlüssel
SW 17 lösen.
• Volumenstrom/Hubgeschwindigkeit
durch Drehen der Spindel (2b) mit
Hilfe des Innensechskantschlüssels
einstellen.
P =
Volumenstrom, Hubgeschwindig-
keit erhöhen
Q =
Volumenstrom, Hubgeschwindig-
keit reduzieren
Nach dem Einstellen Kontermutter (2b)
wieder anziehen und die Schutzkappe (2a)
wieder aufsetzen.
- 25 -

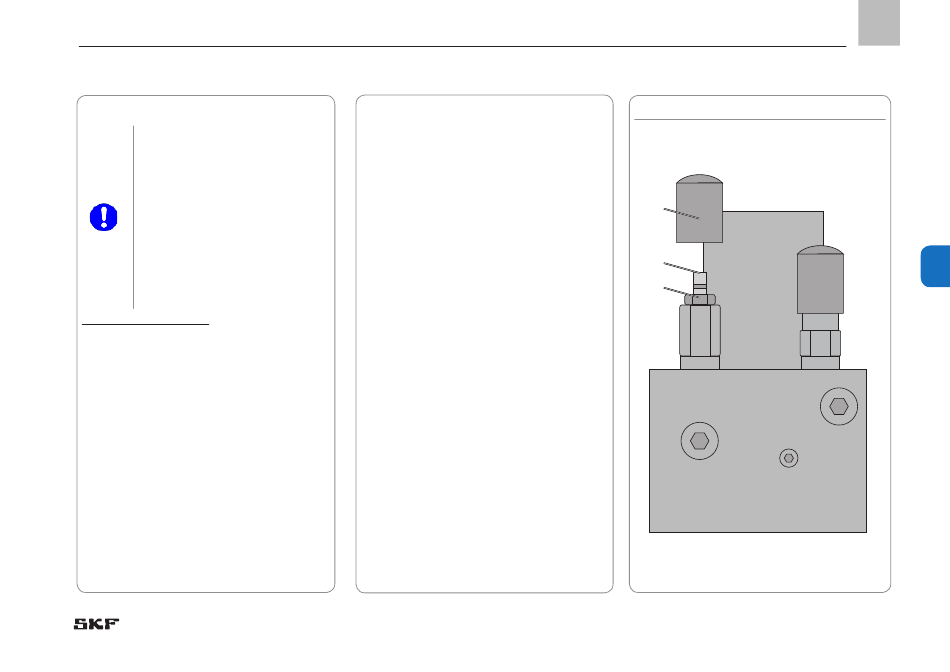

Einstellen des Volumenstroms Abb. 4
2a
2b
2c
T1
P1
M
951-171-035
Version 02
DE
6
