3. Übersicht, Funktionsbeschreibung
1 Oszillierzylinder
Der Oszillierzylinder wird mit dem Hydraulik-
system verbunden und treibt die Pumpe an.
2 Stromregelventil
Das Stromregelventil dient zum Einstellen des
Volumenstroms des in die Pumpe strömenden
Hydrauliköls.
3 Druckminderungsventil
Das Druckminderungsventil dient zum Ein-
stellen des maximalen Druckes des in die
Pumpe strömenden Hydrauliköls.
.
4 Verkleidung
Deckt den beweglichen Bereich zwischen Os-
zillierzylinder und Pumpenrohr ab. Die Verklei-
dung besteht aus zwei Teilen, in denen sich ein
Sichtfenster zur Funktionskontrolle befindet.
951-171-035
Version 02
1
2
3
4
- 18 -
3. Übersicht, Funktionsbeschreibung

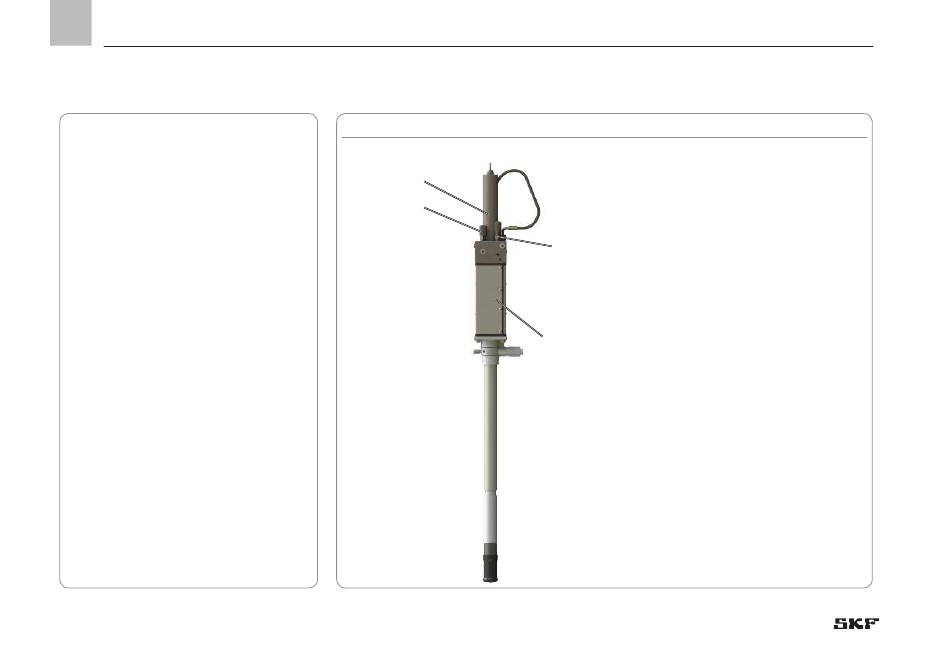

Übersicht, Funktionsbeschreibung Abb. 1
