C42 SERIES Flug- und Betriebshandbuch
c) Ruderausschläge

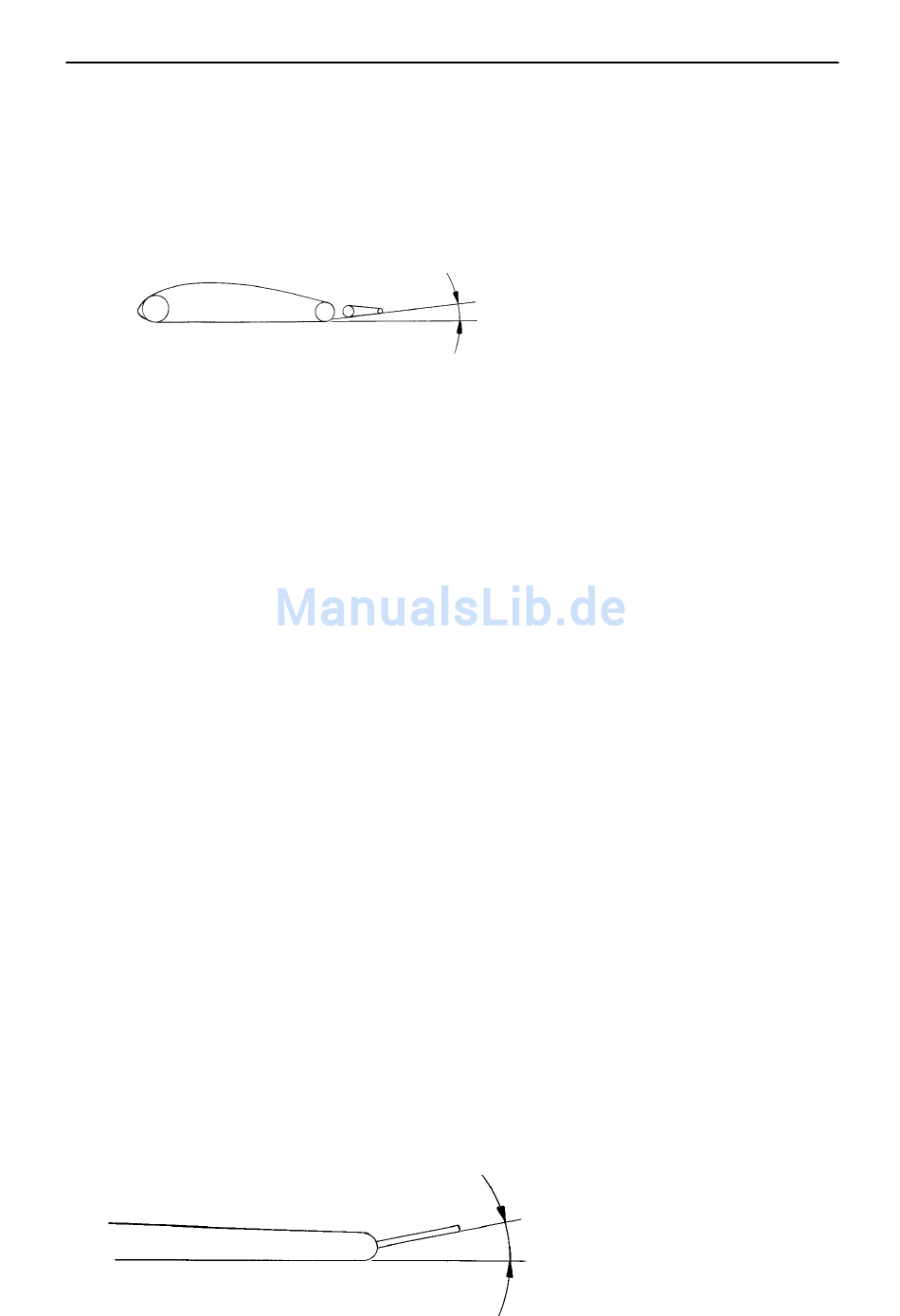

Anmerkung: Die Grundeinstellung der Querruderunterseite
ist -5° zur Flügelsehne (Tangente Vorder- zu Hinterholm).
Sie ist definiert durch die Länge der Querruderstoßstangen.
Querruder
Neutralstellung
nach oben
nach unten
Seitenruder
nach rechts
nach links
Höhenruder
nach oben
nach unten
Landeklappen
Anmerkung: Die Winkelmessung erfolgt an der Landeklappen-
unterseite zur Unterseite der Tragfläche im Wurzelbereich (jeweils
Tangente Vorder- zu Hinterholm).
erste Stufe
(Reiseflug)
zweite Stufe
(Start/Landung)
dritte Stufe
)
(Landung
Trimmklappe
Hebel kopflastig:
Hinweis: bei mechanischen Trimmklappenbetätigung -5° nach
oben nicht überschreiten.
-7° ± 1°
20° ± 2°
14° ± 2°
32° ± 2°
32° ± 2°
28° ± 2°
20° ± 2°
-5° ± 1°
+11° ± 1°
+32° ± 1°
Trimmklappe zur Ruderfläche -5°
-5°
Abstand v.d.
Drehachse
35 mm, ± 10 mm
90 mm, ± 10 mm
70 mm, ± 10 mm
210 mm, ± 10 mm
210 mm, ± 10 mm
210 mm, ± 15 mm
130 mm, ± 15 mm
27 mm, ± 10 mm
60 mm, ± 10 mm
170 mm, ± 10 mm
-5°
Blatt 39
Juli 2012
250 mm
250 mm
250 mm
410 mm
410 mm
410 mm
410 mm
310 mm
310 mm
310 mm
