Gedimų indikacija valdymo pultе
Nėra ryšio tarp automati-
kos ir pulto.
NC
Patikrinkite kabelį ir sujun-
gimus.
Jutiklių gedimas.
Patikrinkite jutiklių sujun-
Sugedęs jutiklis gimus, išmatuokite jutiklio
varžą (turi būti 10kΩ prie
25°C).
Išorinis Išorinis avarijos signalas
Vandens šildytuvo užšali-
Priešužšaliminė
mo pavojus
Pastaba: jei pastebėjote nors vieną nurodytų
gedimų indikacija, išjunkite maitinimo įtam-
pą, pašalinkite gedimo priežastį ir vėl įjunkite
įtampą.

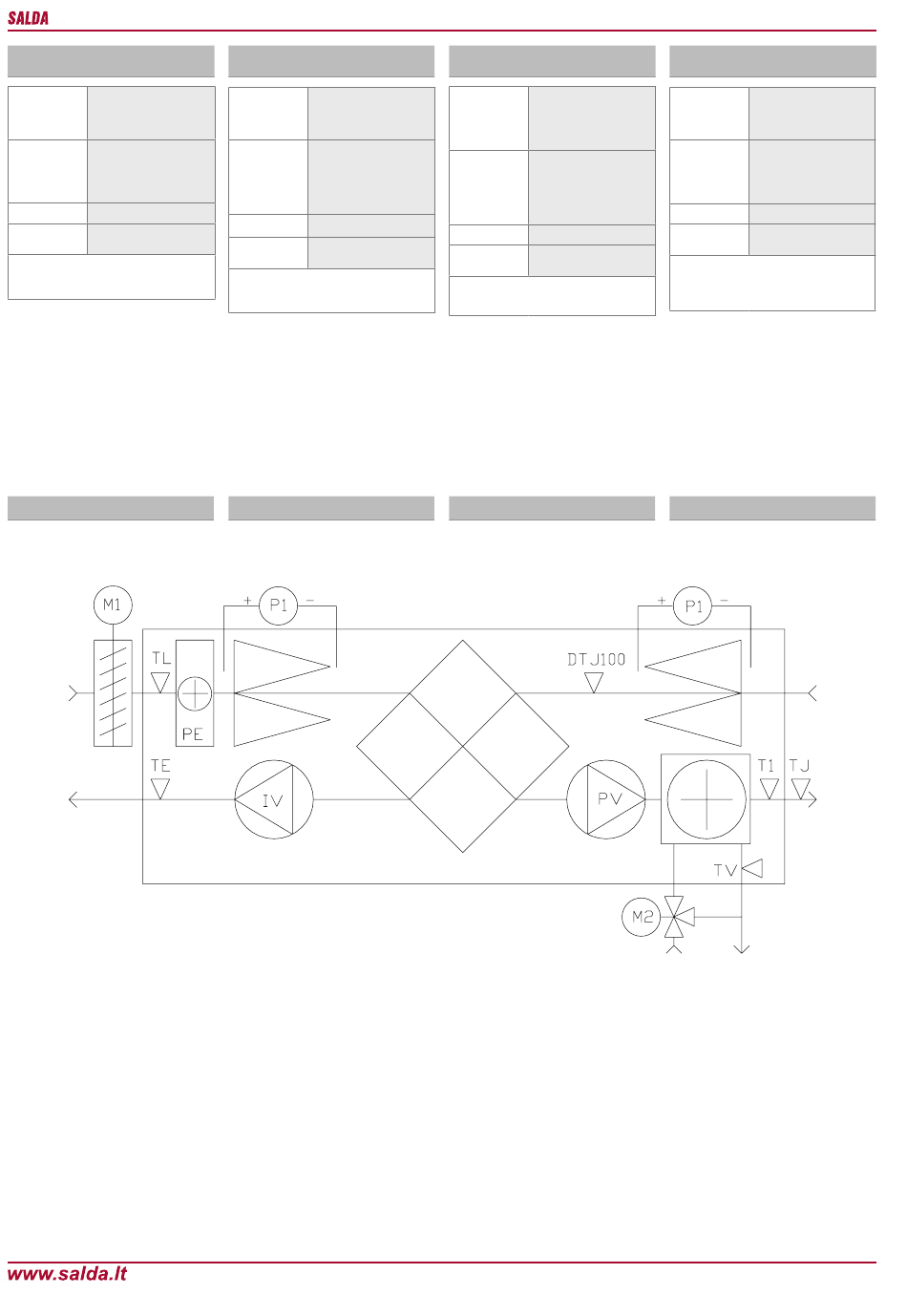

sistemos komponentai
P1 – slėgio jungiklis.
Filtrų užterštumo slėgio jungiklių NО kontaktai
yra jungiami į „Filter - Filter" gnybtus. Užsidarius
slėgio jungiklio kontaktui, valdymo automatika
sustabdo rekuperatorių ir valdymo pulte rodo-
ma atitinkamas užrašas. Pakeitus filtrus, reikia
išjungti ir vėl įjungti maitinimo įtampą ir rekupe-
raturius toliau dirba normaliame rėžime.
Slėgio jungikliai jungiami nuosekliai prie gnyb-
tų A3-A3.
PS 600 kontaktai didėjant skirtuminiam slė-
giui: 1-3 – atsidaro, 1-2 – užsidaro.
Slėgio jungikliai, paimamo oro sklendės pava-
ra, vandens vožtuvo pavara neįeina į valdymo
automatikos komplektaciją.
индикация неисправностей на
пульте управления
Нет связи между пультом
и системой управления.
NC
Проверьте кабель и со-
единения.
Неисправность темпера-
турного датчика.
Проверьте подключение
Датчик
датчика, померьте сопро-
тивление (должно быть
10kΩ при 25°C).
Внешний
Внешний сигнал аварий.
сигнал
Опасность замерзания
Обмерзание
водяного нагревателя
Замечание: Если любая описанных инди-
кация неисправности замечена, выключите
напряжение питания, устраните неисправ-
ность, включите питание снова.
компоненты системы
P1 – датчик давления. Контакт NO датчика
давления фильтров может быть подключён к
клеммам „Filter-Filter", сперва сняв перемыч-
ку. Когда контакт датчика давления открыва-
ется, агрегат оставляются и пульт показывает
нужною индикацию. Отключите питание,
поменяйте фильтры, включите питание.
Датчики давления подключается последо-
вательно к контактам А3-А3.
Контакты датчиков давления PS600 при
возрастание давления: 1-3 - открывается,
1-2 – закрывается.
Датчики давления, привод заслонки воздуха
снаружи, привод водяного вентиля в комплект
автоматики не входят.
RIs 400HW-700HW-1000HW-1500HW-1900HW
fault indication on remote control
No communication be-
tween control system and
NC remote control.
Check connection cable
and connectors.
Te m p e r a t u r e s e n s o r s
fault.
Check sensors connec-
Fail sensor
tion, measure sensors re-
sistance (should be 10kΩ
at 25°C).
External External alarm signal.
Water heater freezing
From antifrost
alarm
Note: If any of named fault indications is ob-
served, switch off power supply, remove fault
reason, switch power supply again.
system components
P1 – pressure switch.
Filter pressure switch NO contact can be con-
nected to terminals „Filter-Filter". Then pressure
switch contact close on remote control is dis-
played appropriate sing. Switch off power supply,
change filters, switch on power supply.
Pressure switches must be connected in serial
to terminals A3-A3.
Pressure switch PS600 contacts by increasing
differential pressure: 1-3 – open, 1-2 – close.
Pressure switches, outside air damper actua-
tor, valve actuator are not included in control
system.
störungsanzeigen am steuerpult
Keine Verbindung zwi-
sch e n A u to m a t i k u n d
NC
Pult. Kabel und Verbin-
dungen überprüfen.
Sensorstörung.
S e n s o r v e r b i n d u n g e n
Sensor defekt überprüfen, Sensorwi-
derstand messen (muss
10kΩ bei 25°C sein).
Extern Externes Störungssignal
Frostgefahr Wasser-Er-
Frostschutz
wärmungseinrichtung
Hinweis: Haben Sie mindestens eine der ange-
gebenen Störungsanzeigen bemerkt, schalten
Sie die Versorgungsspannung aus, beheben
Sie die Störungsursache und schalten Sie die
Spannung wieder ein.
systhemkomponenten
P1 - Druckschalter.
Kontakte von Filterverschmutzungsdruckschal-
tern NO werden an „Filter - Filter" Klemmen
angeschlossen. Schließt der Kontakt des Druck-
schalter, stoppt die Steuerungsautomatik den
Rekuperator und eine entsprechende Anzeige
erscheint am Steuerpult. Nach Filterwechsel ist
die Versorgungsspannung auszuschalten und
wieder einzuschalten, der Rekuperator arbeitet
weiter im Normalbetrieb.
Die Druckschalter werden sequentiell an den
Klemmen A3-A3 angeschlossen.
PS 600 Kontakte bei Anstieg des Differenz-
drucks: 1-3 - schließen, 1-2 - öffnen.
Druckschalter, Antrieb der Annahmeluftklappe
sind im Lieferumfang der Steuerungsautomatik
nicht enthalten.
