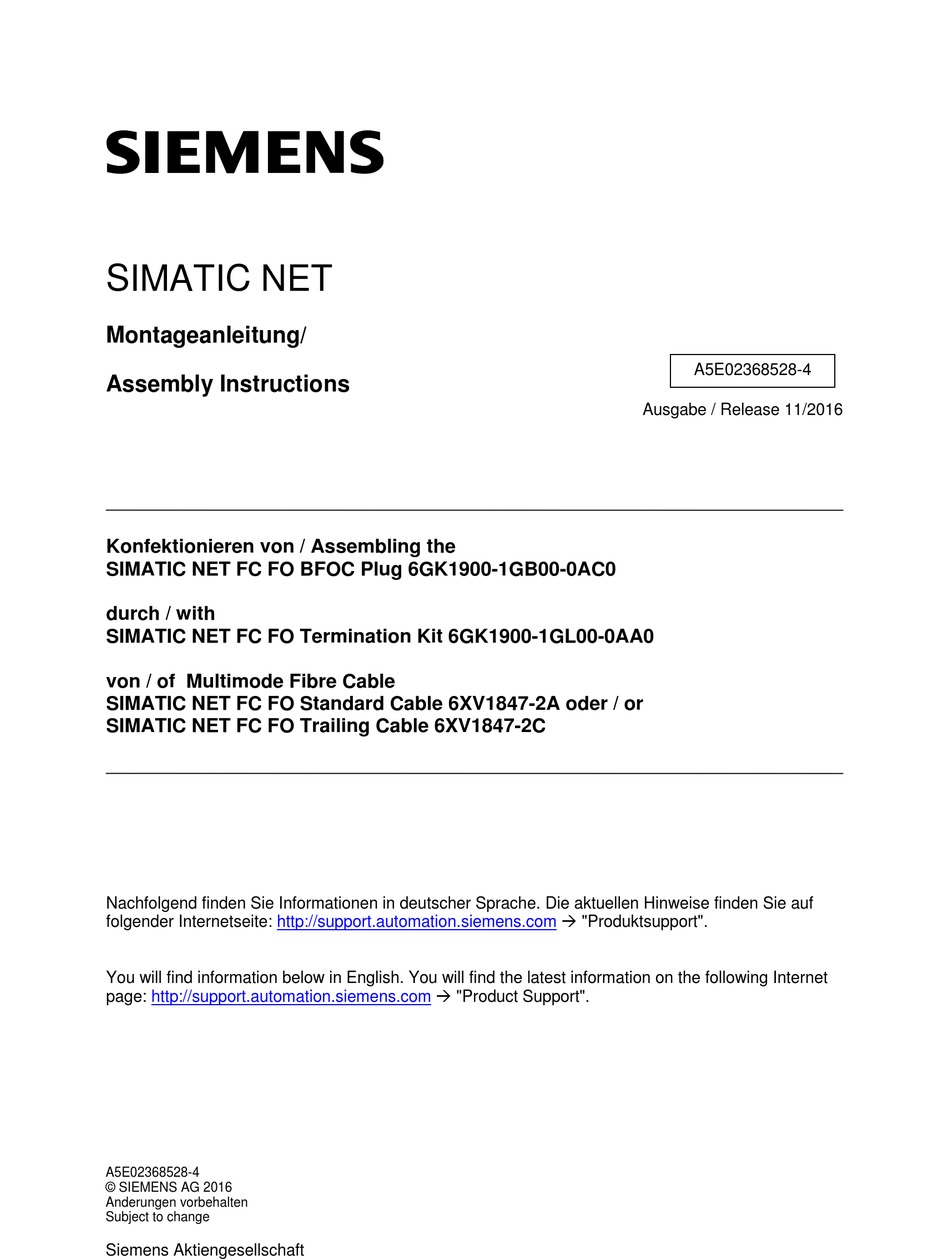

SIMATIC NET
Montageanleitung/
A5E02368528-4
Assembly Instructions
Ausgabe / Release 11/2016
Konfektionieren von / Assembling the
SIMATIC NET FC FO BFOC Plug 6GK1900-1GB00-0AC0
durch / with
SIMATIC NET FC FO Termination Kit 6GK1900-1GL00-0AA0
von / of Multimode Fibre Cable
SIMATIC NET FC FO Standard Cable 6XV1847-2A oder / or
SIMATIC NET FC FO Trailing Cable 6XV1847-2C
Nachfolgend finden Sie Informationen in deutscher Sprache. Die aktuellen Hinweise finden Sie auf
"Produktsupport".
folgender Internetseite:
http://support.automation.siemens.com
You will find information below in English. You will find the latest information on the following Internet
"Product Support".
page:
http://support.automation.siemens.com
A5E02368528-4
© SIEMENS AG 2016
Änderungen vorbehalten
Subject to change
Siemens Aktiengesellschaft
Werbung
Verwandte Anleitungen für Siemens SIMATIC NET FC FO BFOC Plug
Inhaltszusammenfassung für Siemens SIMATIC NET FC FO BFOC Plug
- Seite 1 A5E02368528-4 Assembly Instructions Ausgabe / Release 11/2016 Konfektionieren von / Assembling the SIMATIC NET FC FO BFOC Plug 6GK1900-1GB00-0AC0 durch / with SIMATIC NET FC FO Termination Kit 6GK1900-1GL00-0AA0 von / of Multimode Fibre Cable SIMATIC NET FC FO Standard Cable 6XV1847-2A oder / or SIMATIC NET FC FO Trailing Cable 6XV1847-2C Nachfolgend finden Sie Informationen in deutscher Sprache.
- Seite 2 Information über das Produkt, die Handhabung des Produktes oder den jeweiligen Teil der Dokumentation, auf den besonders aufmerksam gemacht werden soll und deren Beachtung wegen eines möglichen Nutzens empfohlen wird. Copyright SIEMENS AG 2014, All rights reserved Haftungsausschluss Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der...
- Seite 3 Marken SIMATIC , SIMATIC NET , SINEC und SIMATIC NET Networking for Industry ® sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen können.
- Seite 4 Sollten sich zunehmend unregelmäßige Bruchkanten ergeben, so ist das Cleavetool zur Überprüfung einzusenden. Bei ordnungsgemäßem Gebrauch können bis zu 2000 Konfektionierungen durchgeführt werden. Wenden Sie sich für die Rücksendung an ihren Siemens Ansprechpartner. Das Cleavetool ist ein Präzisionswerkzeug und muss vorsichtig behandelt werden.
- Seite 5 Montageanleitung A5E02368528-4 Konfektionierung BFOC- Stecker FC FO Terminationkit BFOC-Stecker Kevlarschere Knickschutztülle Abisolierzange Druckmutter Cleavetool Buffer- und Kevlarklemme Mikroskop Steckverbindergrundkörper Faserbehälter Staubschutzkappe Schneiden Sie den Kabelmantel mit einem Ziehen Sie den Außenmantel ab. geeigneten Abisolierwerkzeug ein. Legen Sie die Einzelelemente frei. Empfehlung: Für einen zusätzlichen mechanischen Schutz kann im Anschluss an Punkt 2 ein Empfehlung: Die Länge des abisolierten Kabelstücks...
- Seite 6 Montageanleitung A5E02368528-4 Schneiden Sie den Adermantel ein und ziehen Sie Schneiden Sie den Kevlar mit der Kevlarschere (A) den Mantel ohne zu verkanten ab. auf 3 mm zurück. Setzen Sie die Zangenöffnung ø 0.3 mm der 11. Säubern Sie die Faser mit einem fusselfreien Abisolierzange (B) am Buffer (blau) an.
- Seite 7 Montageanleitung A5E02368528-4 17. Fädeln Sie den Steckverbindergrundkörper (d) mit 18. Verschrauben Sie die Druckmutter (b) fest mit dem der Ferrule auf die Faser bis zum Anschlag auf. Steckverbindergrundkörper (d). 19. Achten Sie beim Verschrauben darauf, daß die Buffer- und Kevlarklemme (c) nicht verkantet. 20.
- Seite 8 Montageanleitung A5E02368528-4 25. Begutachten Sie den konfektionierten Stecker mit Hinweis: Die Steckeroberfläche ist in Ordnung. Geringe dem Mikroskop (D). Unregelmäßigkeiten in der Randzone sind ohne Bedeutung. 26. Reinigen Sie einen verschmutzten Stecker mit den beiliegenden fusselfreien Reinigungstüchern. Bei starken Verschmutzungen befeuchten Sie das Reinigungstuch mit Isopropanol.
- Seite 9 Montageanleitung A5E02368528-4 Leitungen, Werkzeuge und Zubehör SIMATIC NET FC FO Fiber Optik Leitungen SIMATIC NET FC FO Standard Cable 62,5/200/230 Meterware 6XV1 847-2A SIMATIC NET FC FO Trailing Cable 62,5/200/230 Meterware 6XV1 847-2C Konfektionierzubehör SIMATIC NET FC FO Termination Kit BFOC-Plug 1 Koffer 6GK1900-1GL00-0AA0 SIMATIC NET FC BFOC Plug...
- Seite 10 SIMATIC NET Assembly Instructions A5E02368528-4 Assembling the SIMATIC NET FC FO BFOC Plug 6GK1900-1GB00-0AC0 with SIMATIC NET FC FO Termination Kit 6GK1900-1GL00-0AA0 SIMATIC NET FC FO Standard Cable 6XV1847-2A or SIMATIC NET FC FO Trailing Cable 6XV1847-2C You will find information below in English. You will find the latest information on the following Internet ...
- Seite 11 Copyright SIEMENS AG 2014, All rights reserved Disclaimer The reproduction, transmission or use of this document or its contents We have checked the contents of this manual for agreement with the is not permitted without express written authority.
- Seite 12 Trademarks SIMATIC , SIMATIC NET , SINEC and SIMATIC NET Networking for Industry ® are registered trademarks of Siemens AG. Third parties using for their own purposes any other names in this document which refer to trademarks might infringe upon the rights of the trademark owners.
- Seite 13 Suitability of the cable including the connector system for the devices to be connected If in doubt, use a special cable that will meet your requirements. Your SIMATIC NET contact in your Siemens branch will be happy to advise you. Never exceed the maximum permitted forces (tensile strain, transverse compression etc.) specified in the data sheets of the cable you are using.
- Seite 14 Assembly Instructions A5E02368528-4 Assembly connectors BFOC connector FC FO Termination Kit BFOC connector Kevlar scissors Anti-kink sleeve Stripping pliers Forcing nut Cleave tool Buffer and Kevlar clamp Microscope Body of connector Fiber container Dust protection cap Cut into the cable jacket with a suitable stripping Pull off the outer jacket.
- Seite 15 Assembly Instructions A5E02368528-4 Cut into the core jacket and pull the jacket off Cut back the Kevlar with the Kevlar scissors (A) without skewing. leaving 3 mm. Place the ø 0.3 mm opening of the stripping pliers 11. Clean the fiber of remnants of the buffer with a lint- (B) on the buffer (blue).
- Seite 16 Assembly Instructions A5E02368528-4 17. Thread the connector body (d) with the ferrule on to 18. Screw the forcing nut (b) and connector body (d) the fiber as far as it will go. tight. 19. When bolting them together, make sure that the buffer and Kevlar clamp (c) does not skew.
- Seite 17 Assembly Instructions A5E02368528-4 25. Check the assembled connector with the Note: The surface of the connector is okay. Slight microscope (D). irregularities at the edge are of no significance. 26. If the connector is dirty, clean it with the supplied lint-free cloths.
- Seite 18 Assembly Instructions A5E02368528-4 Cables, tools and accessories SIMATIC NET FC FO Fiber-Optic Cables Sold in SIMATIC NET FC FO Standard Cable 62.5/200/230 6XV1 847-2A meters Sold in SIMATIC NET FC FO Trailing Cable 62,5/200/230 6XV1 847-2C meters Accessories for Assembly SIMATIC NET FC FO Termination Kit BFOC plug 1 Kit 6GK1900-1GL00-0AA0...
