7. Befestigen Sie ein Abschlussmodul (5) am letzten Modul im System, indem
Sie, wie bereits oben beschrieben, die Führungsschienen verwenden.
8. Verriegeln Sie das Abschlussmodul (6).
WICHTIG
Montage von E/A-Erweiterungsmodulen
ACHTUNG
!

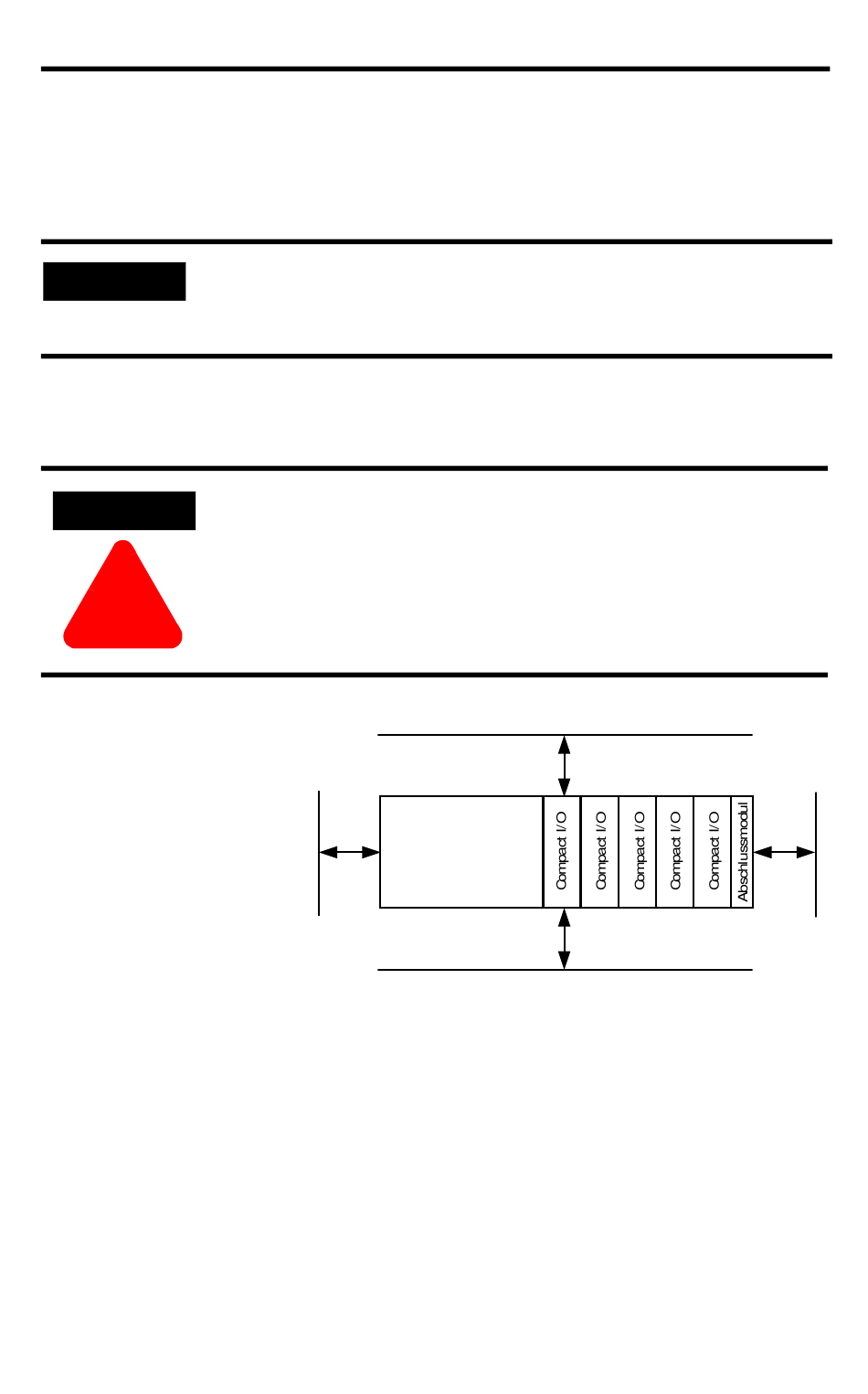

Mindestplatzbedarf
Abstand halten von
Gehäusewänden,
Verdrahtungskanälen,
benachbarten
Komponenten usw. Um
eine adäquate Belüftung
zu gewährleisten, ist auf
allen Seiten ein Abstand
von mindestens 50 mm
einzuhalten (siehe Abbildung).
Schaltschrankmontage
Module mit je zwei Schrauben im Schaltschrank montieren. Flachkopfschrauben M4
oder #8 verwenden. Montageschrauben sind für jedes Modul notwendig.
Es ist ein rechtes oder linkes Abschlussmodul, 1769-ECR oder
1769-ECL, zum Abschluss des seriellen Kommunikationsbusses
zu verwenden.
Achten Sie bei der Montage aller Geräte im Schaltschrank oder
auf DIN-Schienen darauf, dass keine Abfälle (Metallspäne,
Drahtteile usw.) in das Modul fallen. Abfälle, die in das Modul
fallen, können beim Einschalten zu Schäden führen.
Seite
Compact™-Ausgangsmodul für 24 V DC
Host-Steuerung
Publikation 1769-IN054A-DE-P – April 2001
Oben
Unten
5
