6
Compact™-Ausgangsmodul für 24 V DC

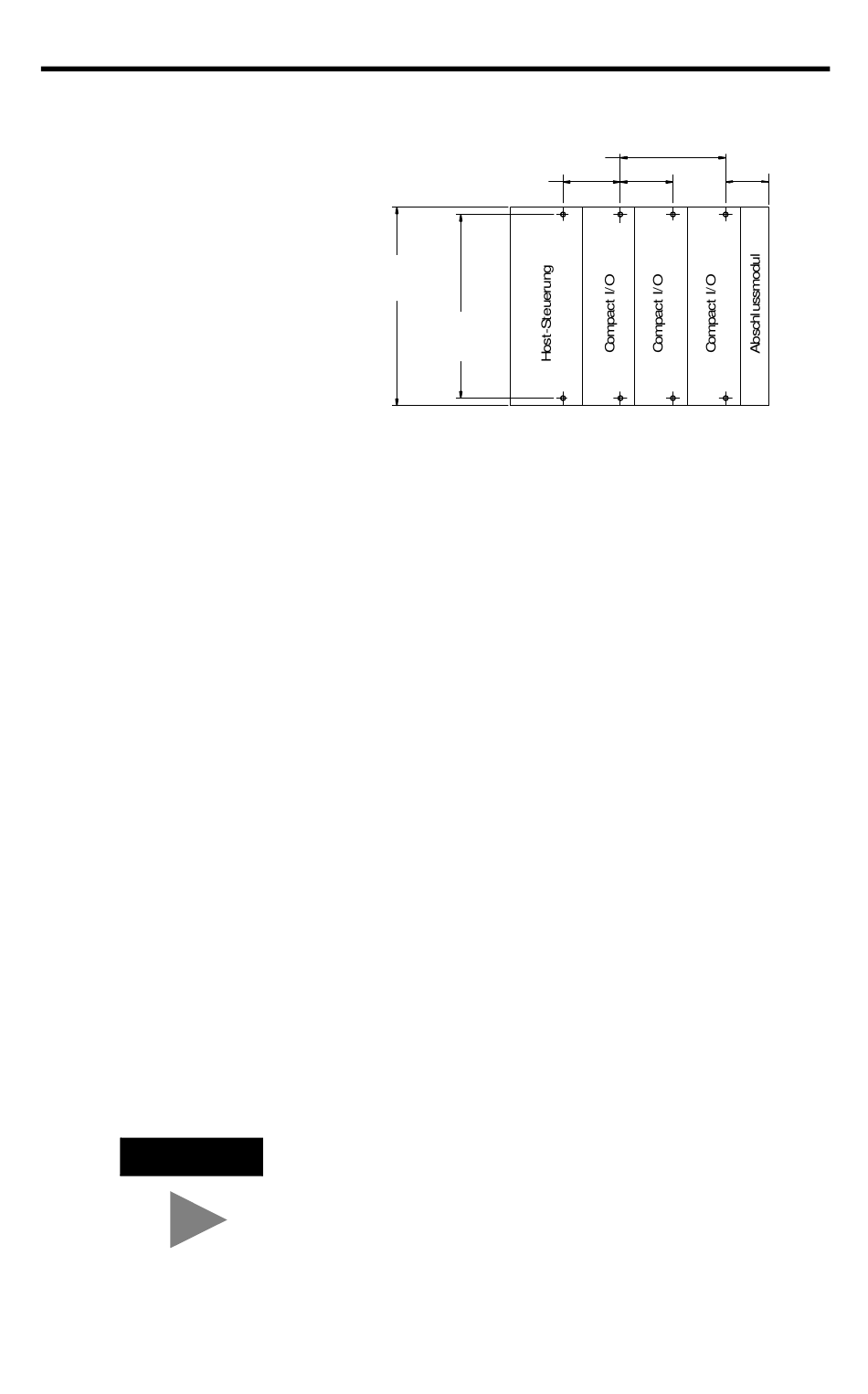

Schaltschrankmontage mittels Abmessungsschablone
Bei mehr als zwei Modulen: (Anzahl der Module – 1) x 35 mm
Einzelheiten zu diesen Abmessungen finden Sie in der
Dokumentation Ihrer Host-Steuerung.
Dokumentation Ihrer Host-Steuerung.
Hinweis: Alle Abmessungen sind in mm
angegeben. Bohrlochtoleranzen: ±0,4 mm.
Schaltschrankmontage mit Modulen als Schablone
Sie können die zusammengebauten Module wie folgt als Schablone zum Bohren
von Löchern im Schaltschrank verwenden. Verfügen Sie über eine spezielle
Ausrüstung für die Schalttafelmontage, können Sie die Abmessungsschablone auf
Seite 6 verwenden. Aufgrund der maximal zulässigen Toleranzen bei den
Bohrlöchern für die Module ist es notwendig, sich genau an die im folgenden
beschriebenen Arbeitsschritte zu halten:
1. Bauen Sie auf einer sauberen Arbeitsfläche maximal drei Module zusammen.
2. Verwenden Sie die zusammengebauten Module als Schablone, und
markieren Sie sorgfältig die Mittelpunkte sämtlicher Montagelöcher im
Schaltschrank.
3. Legen Sie die zusammengebauten Module wieder auf die saubere
Arbeitsfläche, auch die bereits vorher montierten Module.
4. Bohren Sie die Montagelöcher und schneiden Sie Gewinde für die
empfohlenen M4- oder #8-Schrauben.
5. Halten Sie die Module wieder an den Schaltschrank, und prüfen Sie die
Position der Bohrungen.
6. Befestigen Sie die Module mit Hilfe der Montageschrauben im Schaltschrank.
TIPP
7. Wiederholen Sie die Schritte 1 bis 6 für sämtliche verbleibenden Module.
Publikation 1769-IN054A-DE-P – April 2001
132
132
(5.197)
122,6±0,2
122.6±0.2
(4.826±0.008)
Bei der Montage mehrerer Module montieren Sie nur
das letzte Modul dieser Gruppe und legen die
restlichen zur Seite. Dies verringert die Zeit für die
erneute Montage während des Bohrens und
Gewindeschneidens für die nächste Gruppe.
28,5
35
28.5
35
(1.12)
(1.38)
