Compact™-Ausgangsmodul für 24 V DC

Feldverdrahtung

Erdung des Moduls

Dieses Produkt ist für die Montage auf einer gut geerdeten Oberfläche wie z. B.
einem Metallschaltschrank ausgelegt. Zusätzliche Erdungsverbindungen zu den
Montagelaschen oder DIN-Schienen-Riegel des Moduls (falls verwendet) sind nur
erforderlich, wenn die Montagefläche nicht geerdet werden kann. Weitere
Informationen siehe: Richtlinien zur störungsfreien Verdrahtung und Erdung von
industriellen Automatisierungssystemen, Allen-Bradley-Publikation 1770-4.1DE.

Ausgangsverdrahtung

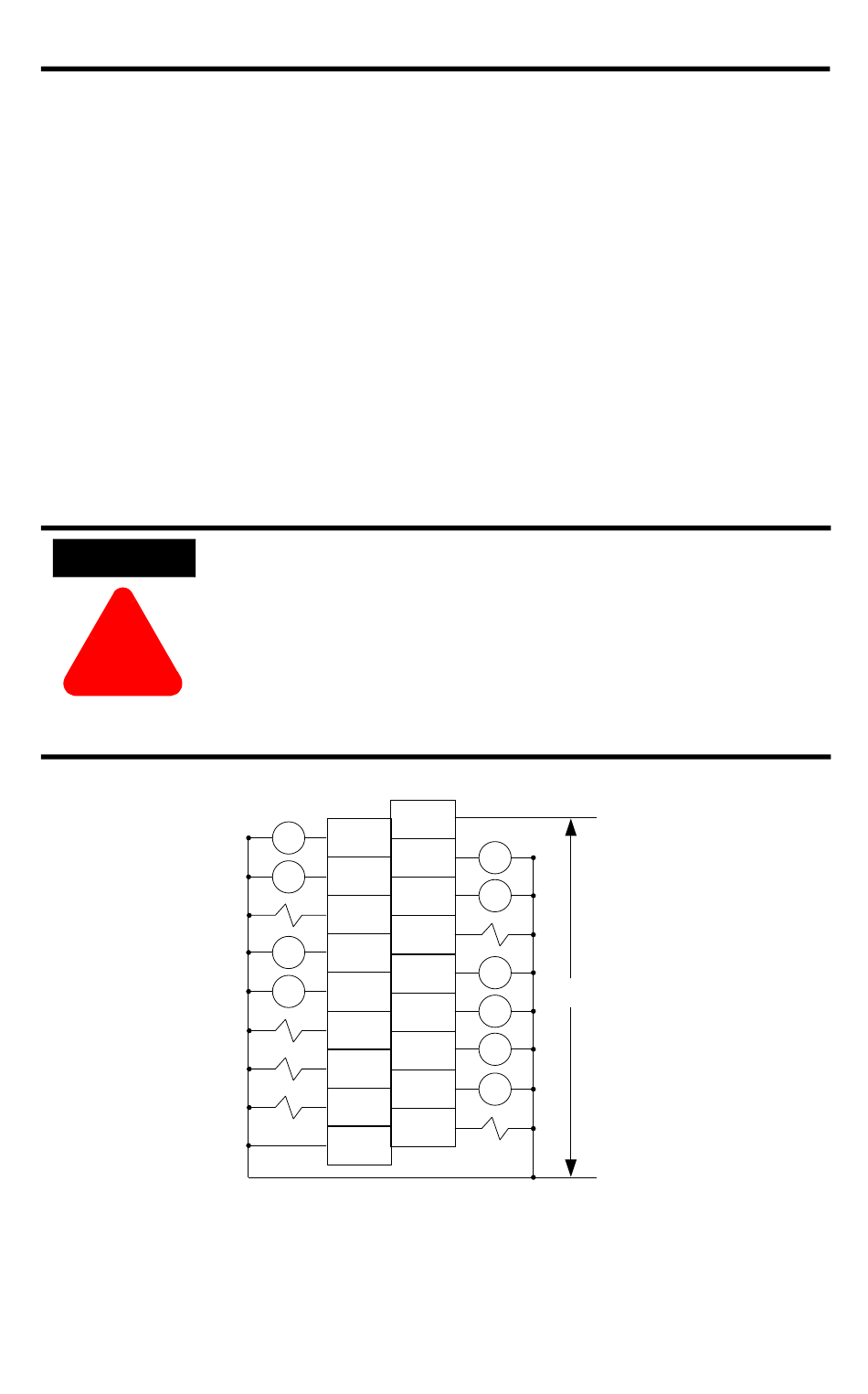

Die grundlegende Verdrahtung
1769-OB16 ist nachfolgend dargestellt.
ACHTUNG
!
(1) Empfohlener Überspannungsschutz – Verwenden Sie eine umgekehrt über die Last verdrahtete 1N4004-Diode für die
Transistorausgänge, die induktive Lasten von 24 V DC schalten. Weitere Einzelheiten entnehmen Sie den Richtlinien zur
störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen, Allen-Bradley-Publikation 1770-4.1DE.
(2) Stromliefernder Ausgang – Stromliefernd beschreibt den Stromfluss zwischen dem E/A-Modul und dem Feldgerät.
Stromliefernde Ausgangsschaltkreise liefern Strom an stromziehende Feldgeräte. Mit der Minusseite (DC-Bezugspotenzial)
der Feld-Stromversorgung verbundene Feldgeräte sind stromziehende Feldgeräte. Mit der Plusseite (+V) der
Feld-Stromversorgung verbundene Feldgeräte sind stromliefernde Feldgeräte. Europa: Stromziehende DC-Eingangsmodul-
und stromliefernde DC-Ausgangsmodul-Schaltkreise sind die allgemein üblichen Optionen.
Publikation 1769-IN054A-DE-P – April 2001
(1)
von Ausgangsgeräten
• Eine falsche Verdrahtung des Moduls mit einer
Wechselstromquelle oder eine falsche Polung führen zur
Beschädigung des Moduls.
• Seien Sie vorsichtig beim Abisolieren von Kabeln. In das
Modul hineinfallende Kabelstücke können beim Einschalten
zu Beschädigungen führen. Stellen Sie nach Abschluss der
Verdrahtung sicher, dass das Modul frei von jeglichen
Metallsplittern ist.
OUT 0
CR
OUT 1
OUT 2
CR
OUT 3
OUT 4
OUT 5
OUT 6
CR
OUT 7
OUT 8
CR
OUT 9
OUT 10
OUT 11
OUT 12
OUT 13
OUT 14
OUT 15
DC COM
(2)
+VDC
CR
CR
CR
24 V DC (Quelle)
24Vdc (source)
CR
CR
CR
mit dem Modul
+DC
-DC
