ABLAKBA SZERELÉS

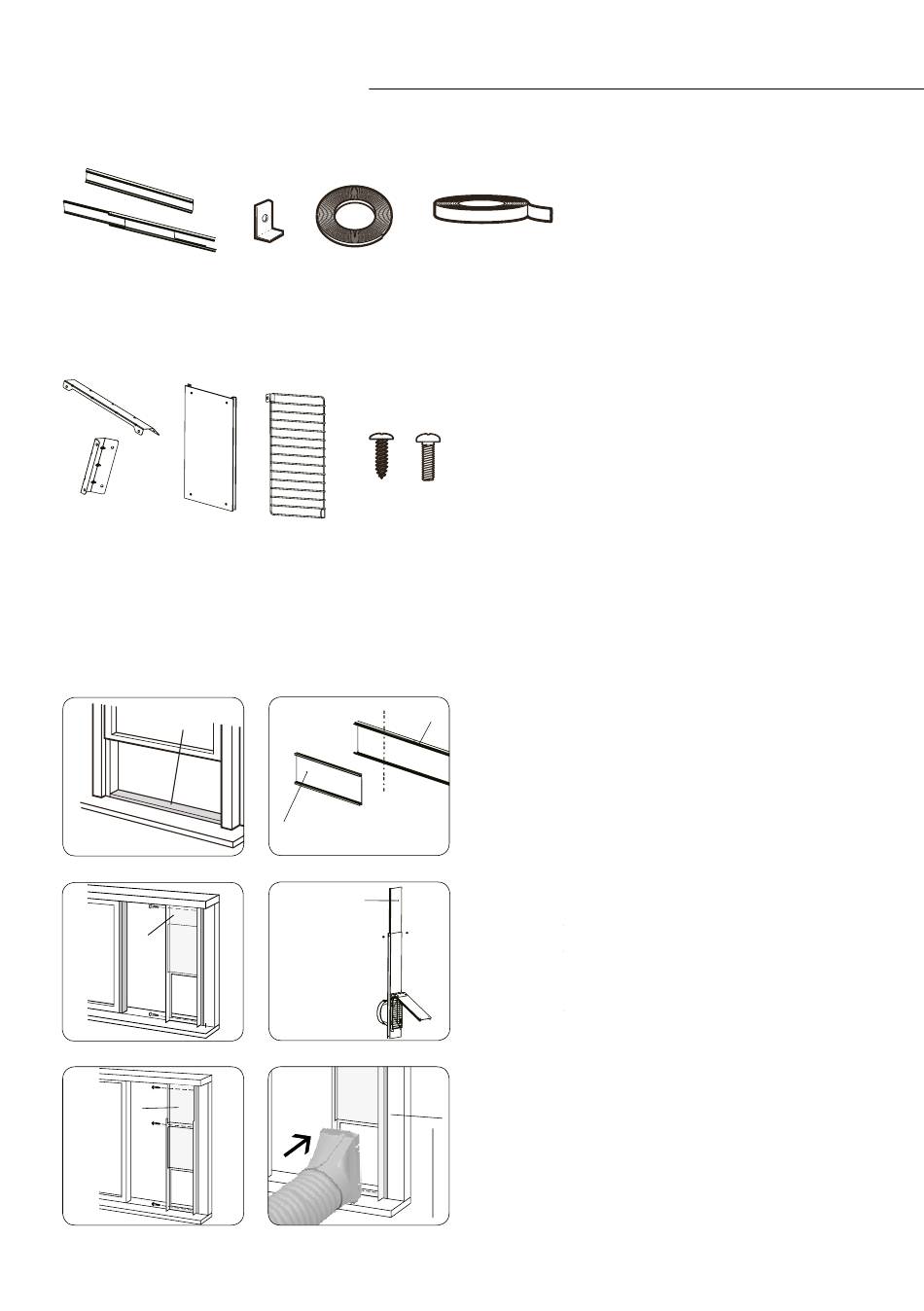

Ablak panel szerelési tartozékok
1
Opcionális tartozék
5
6
Beszerelés legfelejbb 20,5" (520 mm) magasságú felhúzható ablakba
1.
B
3.
b
5.
a
2
3
8
9
7
b
2.
a
a
4.
6.
1
Ablakkeret (3)
2
Ablakrögzítő
4
3
A szivacs
4
B szivacs (2)
5
Tartó (2)
6
Esővédő
7
Védőrács
8
Csavar (2)
9
Csavar (4x)
1. Vágja a B szivacsot (ragasztós) megfelelő
hosszúságúra, és rögzítse az ablakszárnyra.
2. Távolítsa el a beállítópanelt (a) az ablak
panelről (b), és vágja az ablakpanelt az
ablakkal megegyező szélességűre.
3. Nyissa ki az ablakszárnyat, és helyezze az
ablakpanelt az ablakkeretre. Rögzítse az
ablakpanelt (b) az ablakkerethez a 2 csavar
segítségével.
4. Csúsztassa el a beállítópanelt, hogy illesz-
kedjen az ablakkeret magasságához.
5. Rögzítse az ablakpanelt az ablakkerethez a
3 csavar segítségével.
6. Helyezze a hőelvezető cső csatlakozóját az
ablakpanel nyílásába, és rögzítse.
201
