1.5.5 Gerät mit Schrauben befestigen
Hinweis
Die Schraubbefestigung ist bei der 12''-Touchscreen-Variante nicht möglich.
Für die Schraubbefestigung der 19''-Touchscreen-Variante benötigen Sie das Zubehörteil
mit der MLFB-Nr. 6AV7672-8KE00-0AA0
Bohrungen erstellen

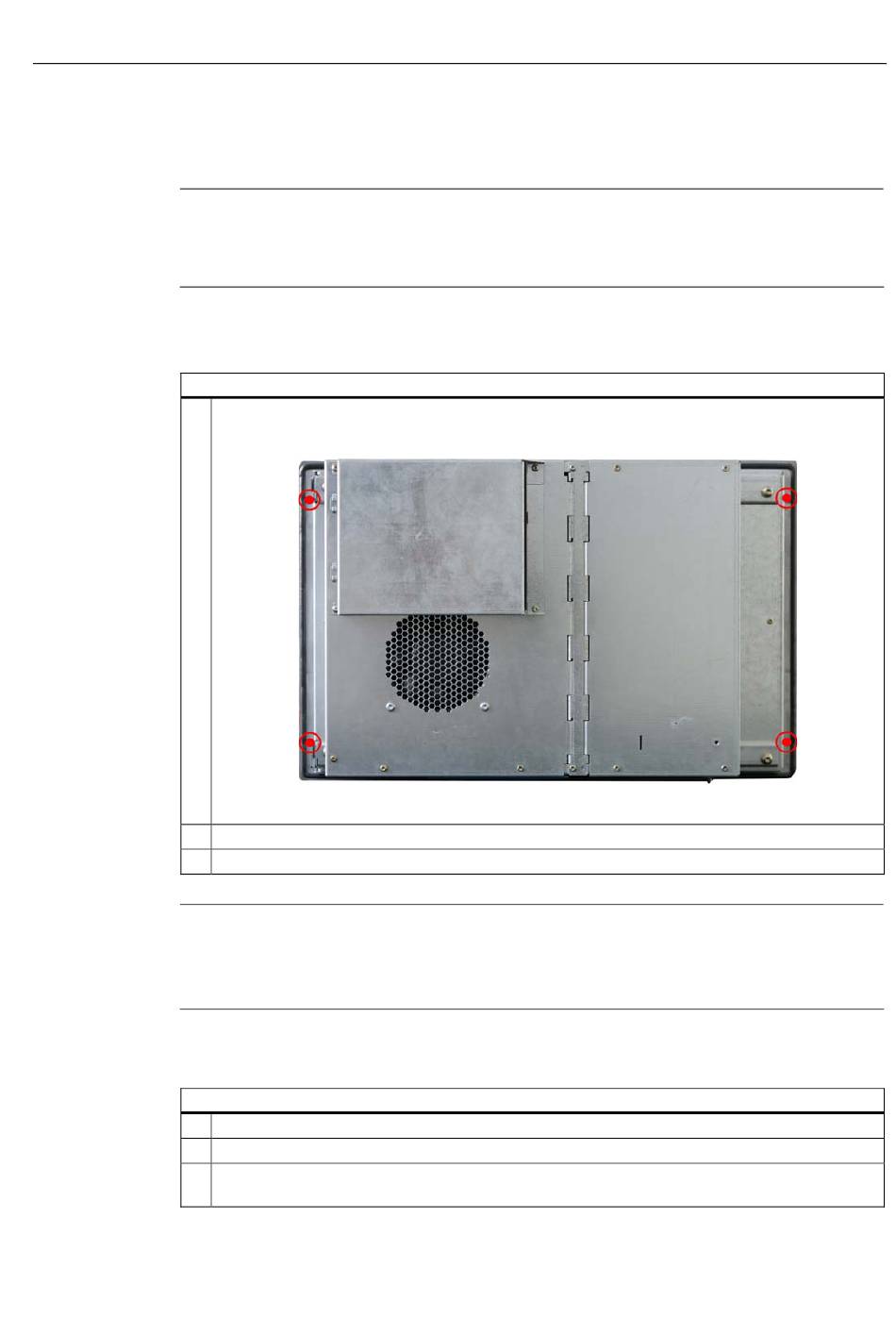

Arbeitsschritte zum Erstellen der Bohrungen
1
2
3
Achtung
Beschädigungsgefahr
Achten Sie darauf, dass beim Bohren der Löcher keine Metallspäne in das Gerät gelangen.
Kleben Sie das Gerät mit Folie ab oder benutzen Sie beim Bohren eine Absaugung.
Rackmontage
Arbeitsschritte zur Befestigung des Geräts mit Schrauben
1
2
3
SIMATIC Panel PC 577
Betriebsanleitung, Ausgabe 04/2006, A5E00795255
Führen Sie in den 4 Senkungen der Bedieneinheit eine Durchgangsbohrung (Ø ca. 2,5 mm) von
der Rückseite aus durch.
Bohren Sie diese Bohrungen mit einem Bohrer (Ø 5,5 mm für M5 / Ø 6,5 mm für M6) auf.
Entgraten Sie die Bohrungen von der Frontseite der Bedieneinheit aus.
Erstellen Sie die Bohrungen.
Setzen Sie das Gerät von vorn in das 19"-Rack ein.
Verschrauben Sie die Bedieneinheit mit geeigneten Schrauben und Muttern durch die
Bohrlöcher.
