Betriebsanleitung (kompakt)
1.6 Anschließen

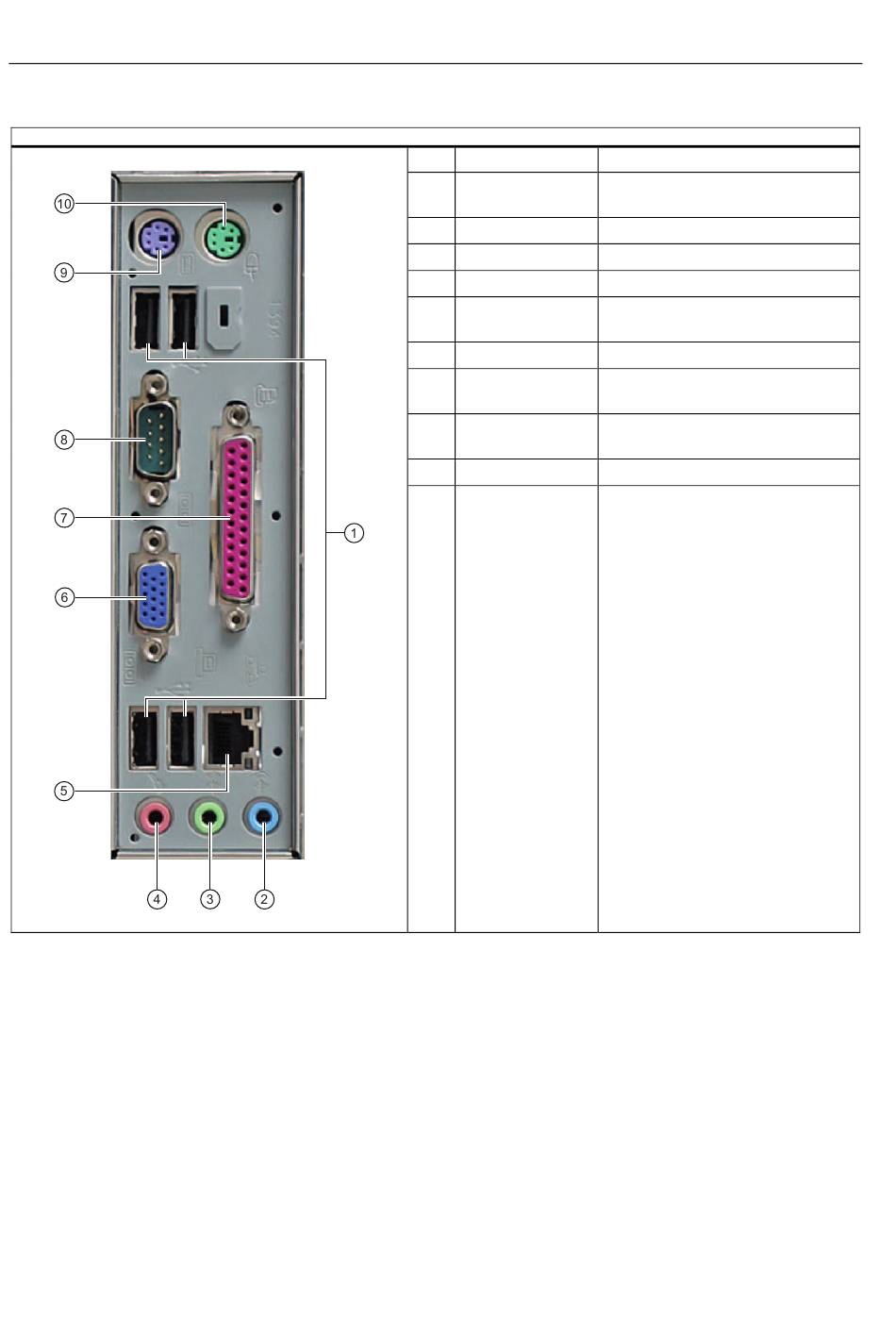

Lage der Schnittstellen
1-10
Pos Bezeichnung
(1) USB
(2) Line in
(3) Line out
(4) Mikro-Anschluss
(5) Ethernet
(6) VGA
(7) LPT 1
(8) COM 1
(9) PS/2
(10) PS/2
Betriebsanleitung, Ausgabe 04/2006, A5E00795255
Beschreibung
4 Anschlüsse USB 2.0 high speed /
500 mA
Audio-Eingang
Audio-Ausgang
-
RJ45-Anschluss für
10/100/1000 Mbs
VGA-Buchse
Parallele Schnittstelle
25-polige D-Sub-Buchse
Serielle Schnittstelle (RS232)
9-poliger D-Sub-Stecker
Tastatur-Anschluss
Maus-Anschluss
