Seite 1 Betriebsanleitung Ausgabe 05/2006 SIMATIC Industrie PC SIMATIC Box PC 840 V2 Industrie PC Box PC 840 V2 simatic DOCUMENTATION DOCUMENTATION...
Seite 3 Einleitung Sicherheitshinweise Beschreibung SIMATIC Einsatzplanung Industrie PC SIMATIC Box PC 840 V2 Einbauen Anschließen Betriebsanleitung Inbetriebnehmen Integration Funktionen Erweiterungen und Parametrierung Instandhalten und Warten Alarm-, Fehler- und Systemmeldungen Troubleshooting Technische Daten Maßbilder Detailbeschreibungen Anhang EGB-Richtlinien Ausgabe 05/2006 A5E00244262-04 Abkürzungen...
Seite 4 Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5 Einbauen ..............................5-1 Einbau des Gerätes ........................5-1 Anschließen............................6-1 Peripherie anschließen ......................6-1 AC-Stromversorgung (120 V / 230 V) anschließen ..............6-2 DC-Stromversorgung (24 V) anschließen.................. 6-5 Potenzialausgleich ........................6-6 SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 6 11.2.4.3 Installation von der Recovery CD für Microsoft Windows XP ..........11-24 11.2.5 Installation von Treibern und Software .................. 11-26 11.2.6 Installation des RAID-Controller Treibers ................11-27 11.2.7 Installation der RAID-Controller Software ................11-28 11.2.8 Installation der Brenner–/DVD–Software ................11-28 SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 7 Advanced Menü ........................16-40 16.4.6 Security Menü ........................16-47 16.4.7 Power Menü ........................... 16-49 16.4.8 Boot Menü..........................16-50 16.4.9 Version Menü ......................... 16-52 16.4.10 Exit Menü ..........................16-53 16.4.11 BIOS-SETUP-Standardeinstellungen ..................16-54 SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 8 Richtlinien und Erklärungen ..................... 17-1 17.2 Zertifikate und Zulassungen..................... 17-2 17.3 Service und Support......................... 17-4 17.4 Nachrüsthinweise........................17-5 EGB-Richtlinien ............................ 18-1 18.1 EGB-Richtlinien........................18-1 Abkürzungen ............................19-1 Glossar ............................Glossar-1 Index..............................Index-1 SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 9 Service- und Wartungstechniker, die Erweiterungen einbauen oder Fehleranalysen durchführen. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle Liefervarianten des SIMATIC Box PC 840 V2 und beschreibt den Lieferzustand ab Mai 2006. Einordnung in die Informationslandschaft Diese Betriebsanleitung ist Bestandteil der mitgelieferten CD “Documentation and Drivers”.
Seite 10 Abmessungen vom Gerät und von Baugruppen. Detailbeschreibungen Aufbau, Funktion und Merkmale der wesentlichen Komponenten, Aufteilung der Systemressourcen und Anwendung des BIOS-Setups. Anhang Richtlinien und Zulassungen, Service und Support, Nachrüsthinweise EGB-Richtlinien Allgemeine EGB-Richtlinien. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 11 Informationen darüber, welche Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle. Vorsicht Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 12 • Ziehen Sie den Netzstecker, bevor Sie Baugruppen mit EGB stecken oder ziehen. • Fassen Sie die Baugruppen mit EGB nur am Rand an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf einer Baugruppe mit EGB. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...

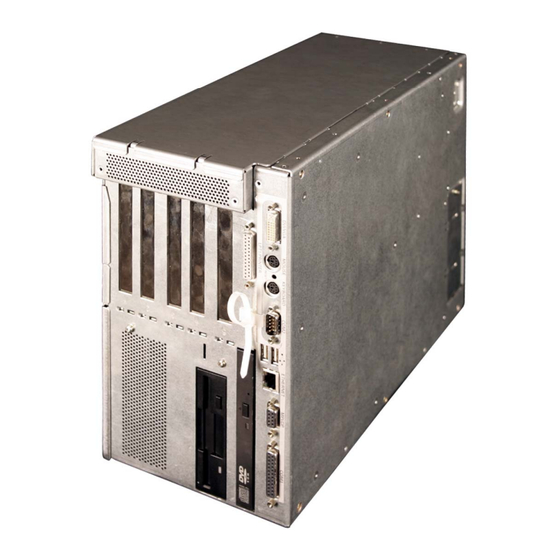

Seite 13 Beschreibung Übersicht Der SIMATIC Box PC 840 V2 eignet sich hervorragend für industrielle PC-Anwendungen im maschinennahen Einbau: • Hohe Erweiterbarkeit (5 Steckplätze) • Leistungsstark • Hohe Robustheit Bild 3-1 SIMATIC Box PC 840 V2 SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 14 • Hohe Flexibilität und Erweiterbarkeit (5 freie Steckplätze) Kostenminimierung durch Zeiteinsparung • Lieferung konfigurierter, einschaltfertiger Systeme • Vorinstallierte Betriebssysteme zur schnellen Inbetriebnahme • Integrierte Schnittstellen zur Kommunikation in die Feld- oder Leitebene SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 15 1280 x 1024 Pixel, 100Hz, 32 Bit Farben LCD: LVDS oder DVI bis 1280 x 1024 / 18Bit TFT Schnittstellen PROFIBUS/MPI 12 MBit/s (potentialgetrennt, CP 5611-kompatibel) Ethernet 10/100 MBit/s (RJ45) 2x USB 2.0 high current SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 16 Vorinstalliert / auf Restore DVD beigelegt MS-DOS 6.22 englisch • Windows NT4 Workstation deutsch/englisch • Windows 2000 Professional MUI* • Windows XP Professional MUI* • *MUI: Multi language User Interface; 5-sprachig (deutsch, englisch, französisch, spanisch, italienisch) SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 17 • Kommunikation: • Ethernet-Schnittstelle (SNMP-Protokoll) • OPC für die Einbindung in SIMATIC Software • Aufbau von Client-Server-Architekturen • Aufbau von Log-Dateien • SIMATIC PC Image Creator Software-Tool zur lokalen Datensicherung Software SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 18 Beschreibung 3.6 Aufbau Aufbau 3.6.1 Äusserer Aufbau Frontansicht Steckplätze für Erweiterungsbaugruppen Diskettenlaufwerk DVD-/CD-Laufwerk Schnittstellen auf der Vorderseite Resettaster Abdeckblech der Schnittstellen für Bedienfronten SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 19 Beschreibung 3.6 Aufbau Rückansicht Typenschild Gerätelüfter Kaltgerätestecker (Schraubklemmen bei DC 24 V) Netzteillüfter Ein-/Aus-Schalter SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 20 Der Reset-Taster kann mit einem spitzen Gegenstand (z.B. mit einer aufgebogenen Büroklammer) betätigt werden. Wenn sie den Taster betätigen, wird ein Hardware-Reset ausgelöst. Der PC startet neu. Vorsicht Bei einem Hardware-Reset ist Datenverlust möglich! SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 21 Anschluss für eine PS/2 Tastatur Maus Anschluss für eine PS/2 Maus LPT1 Parallel-Schnittstelle 25-polig DVI/VGA DVI/VGA-Anschluss für CRT- oder LCD-Monitor mit DVI-Schnittstelle, VGA über DVI/VGA- Adapter (beim Box PC im Lieferumfang enthalten) SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 22 Lieferzustand durch ein angeschraubtes Abdeckblech verschlossen) Halteschraube für Abdeckblech AC-Stromversorgung Lage des Kaltgerätesteckers Beschreibung Kaltgerätestecker zur Wechselspannungs- Stromversorgung des Geräts. Der zulässige Versorgungsspannungsbereich beträgt AC 120 V bis AC 240 V. SIMATIC Box PC 840 V2 3-10 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 23 Beschreibung 3.6 Aufbau DC-Stromversorgung Lage der Schraubklemmen Beschreibung Schraubklemmen zur Gleichspannungs-Stromversorgung des Geräts DC 24 V DC 0 V Schutzleiter SIMATIC Box PC 840 V2 3-11 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 24 Beschreibung 3.6 Aufbau SIMATIC Box PC 840 V2 3-12 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 25 • Prüfen Sie die Verpackung und den Verpackungsinhalt auf sichtbare Transportschäden. • Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 26 Gerät aufgeklebt. Den Product Key brauchen Sie im Falle einer Neuinstallation des Betriebssystems. COA-Label Bild 4-2 COA-Label Fertigungsnummer S VP ... Bestell-Nr. 6ES ... Microsoft Windows Product Key Ethernet Adresse SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 27 • Bei der Montage des Geräts sind unbedingt die zulässigen Einbaulagen zu berücksichtigen. Warnung Werden diese Bedingungen bei der Montage des Systems nicht eingehalten, erlöschen die Zulassungen gemäß UL 60950-1, UL 508 und EN 60950-1! SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 28 Einbaulagen des PCs nach UL60950-1/UL508/EN60950-1/CSA22.2 No. 60950-1 In jeder der zulässigen Einbaulagen ist eine Schräglage von ± 20° erlaubt. Lage 1 (Vorzugslage) Lage 2 Lage 3 (Desktop) Lage 4 (Decke) CD-/DVD-Laufwerk und Disketten-Laufwerk dürfen nicht betrieben werden. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 29 4.5 Zulässige Einbaulagen Zulässige Einbaulage des PCs nach UL508/CSA 22.2 No. 142 In dieser Einbaulage ist eine Schräglage von ±15° erlaubt. Lage 5 (Schnittstellen nach unten) CD-/DVD-Laufwerk und Disketten-Laufwerk dürfen nicht betrieben werden. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 30 Einsatzplanung 4.5 Zulässige Einbaulagen SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 31 Einbauen Einbau des Gerätes Der SIMATIC Box PC 840 V2 eignet sich besonders für den Einbau in Pulte, Schaltschränke und Schalttafeln. Warnung Funktionstest bei Einbau des Gerätes in Maschinen oder Anlagen durchführen Zur notwendigen Vermeidung der Gefährdung von Personen sind, entsprechend der Ergebnisse einer Risikoanalyse, zusätzliche Schutzeinrichtungen an der Maschine oder...
Seite 32 Warnung Stellen Sie sicher, dass die Wand oder Decke vier mal das Gesamtgewicht des Box PC 840 V2 (inklusive Befestigungswinkel und zusätzlichen Erweiterungsbaugruppen) tragen kann. Das Gesamtgewicht beträgt ca. 10 kg. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 33 Hot Plug-fähige Peripheriegeräte (USB) dürfen während des Betriebs des PCs angeschlossen werden. Vorsicht Nicht Hot Plug-fähige Peripheriegeräte dürfen nur angeschlossen werden, wenn die Stromversorgung des Geräts abgeschaltet ist. Vorsicht Die Angaben in den Peripheriegerätebeschreibungen sind genau zu befolgen. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 34 Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung „VFI-SS-..“ oder „VI-SS-..“ gekennzeichnet. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 35 1. Stellen Sie sicher, dass der EIN/- AUS-Schalter sich in Stellung '0' (Aus), befindet, damit beim Stecken des Netzkabels kein unbeabsichtigter Geräteanlauf stattfindet. 2. Kaltgerätestecker anschließen 3. Netzkabel an Steckdose anschließen SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 36 1. Befestigungsschraube des Netzteils entfernen 2. Netzsteckerverriegelung damit anschrauben Warnung Wenn der Netzstecker durch die Netzsteckerverriegelung gesichert ist, muss die Steckdose frei zugänglich sein, damit das Gerät leicht vom Netz getrennt werden kann. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 37 Anschließen der 24 V Versorgung kein unbeabsichtigter Geräteanlauf stattfindet. DC 24 V-Stromquelle abschalten Schutzleiter (3) an entsprechende Schraubklemme anschließen DC +24 V (1) und DC 0 V (2) an Schraubklemmen anschließen SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 38 Der Potenzialausgleichsanschluss am Gerät (große Oberfläche, großflächig kontaktiert) muss mit dem zentralen Erdungspunkt des Schrankes oder der Anlage, in den der PC eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 39 Achtung Während des gesamten Installationsvorganges darf der PC nicht ausgeschaltet werden. Verändern Sie auf keinen Fall die Defaultwerte im BIOS Setup, da sonst die Betriebssysteminstallation nicht störungsfrei abläuft. 4. Automatischer Neustart SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 40 Beim aller ersten Starten der Brennersoftware sollte kein Media-Datenträger im Laufwerk eingelegt sein. Denn Media-Datenträger mit Fehlern können die automatische Laufwerkserkennung stören. Damit ist die korrekte Anzeige der möglichen Brennfunktionen nicht mehr gegeben. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 41 Festplatte weiterarbeiten zu können, muss die defekte Festplatte vom IDE- Bus getrennt werden und gegebenenfalls die Jumpereinstellung der Festplatte angepasst werden (auf Master einstellen; siehe Aufdruck auf der Festplatte). SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 42 Festplattengröße und der Systemauslastung einige Zeit (bis zu Stunden) in Anspruch nehmen. Erst wenn die Synchronisation erfolgreich abgeschlossen wurde, ist wieder der sichere Systemzustand RAID Level 1 erreicht. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 43 Feldgeräte oder für die Kopplung an SIMATIC S7 verwendet werden. Für die Kopplung an S7 Automatisierungssysteme benötigen Sie das Software-Paket “SOFTNET für PROFIBUS”. Weitere Informationen Weitere Informationen finden Sie im Katalog und Online-Bestellsystem von Siemens A&D. Internetadresse: http://www.mall.automation.siemens.com SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 44 Integration SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 45 Der Temperaturfehler bleibt solange gespeichert, bis die Temperaturen die Temperaturschwellen wieder unterschreiten und durch eine der folgenden Maßnahmen zurückgesetzt wird: • Quittierung der Fehlermeldung durch das SOM-Programm (manuell über das Besen- Symbol) • Neustart des Geräts SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 46 Die Überwachungszeiten sind im Bereich von 3 bis 255 Sekunden in Schrittweiten von einer Sekunde einstellbar. Hinweis Wird die Watchdogzeit verändert, nachdem der Watchdog aktiviert wurde (d.h. während der Watchdog läuft), führt dies zu einem Retriggern des Watchdogs! SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 47 Der Temperaturfehler bleibt solange gespeichert, bis die Ursache des ausgefallenen Lüfters behoben ist und die Fehlermeldung durch eine der folgenden Maßnahmen zurückgesetzt wird: • Quittierung der Fehlermeldung durch das SOM-Programm • Neustart des Geräts SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 48 Die Beschreibung der SOM-Software sowie Treiber für Windows finden Sie auf der mitgelieferten CD Documentation and Drivers unter Drivers & Updates\<Gerät>\... Starten Sie hier die Datei Install.bat und folgen Sie den Bildschirmanweisungen. SIMATIC Box PC 840 V2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 49 Werkzeuge Sie können alle Montagearbeiten am Gerät mit Schraubendrehern vom Typ Torx T6, Torx T10 und Torx T20 sowie einem Kreuzschlitzschraubendreher durchführen. Vorbereitung Trennen Sie das Gerät vom Netz. SIMATIC Box PC 840 V2 10-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 50 Erweiterungen und Parametrierung 10.1 Gerät öffnen Gerät öffnen Arbeitsschritte zum Öffnen des Geräts 5 Schrauben (1) herausdrehen. Deckel nach vorne schwenken und abnehmen. SIMATIC Box PC 840 V2 10-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 51 Die elektronischen Bauteile auf den Flachbaugruppen sind sehr empfindlich gegen elektrostatische Entladungen. Deshalb müssen bei der Handhabung dieser Bauteile Vorsichtsmaßnahmen getroffen werden. Diese sind in den Richtlinien für elektrostatisch gefährdete Bauteile nachzulesen. SIMATIC Box PC 840 V2 10-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 52 Modul mit leichtem Druck nach unten drücken bis die Arretierungen einrasten. Gerät schließen. Speichermodul ausbauen Arbeitsschritte zum Ausbauen eines Speichermoduls Gerät öffnen. Arretierungen links und rechts lösen. Speichermodul aus dem Steckplatz ziehen. Gerät schließen. SIMATIC Box PC 840 V2 10-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 53 (1) lösen und Baugruppenniederhalter (2) herausnehmen. Slot-Blech (3) des vorgesehenen Steckplatzes abschrauben. Erweiterungsbaugruppe (4) auf den vorgesehenen Steckplatz stecken. Baugruppenniederhalter einbauen und Schieberelement einsetzen. Slot-Blech (3) der Erweiterungsbaugruppe festschrauben. Gerät schließen. SIMATIC Box PC 840 V2 10-5 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 54 Systemressourcen. Hinweise, wie Sie Funktionen der Grundplatine abschalten können, finden Sie im BIOS-Setup. Die Zuordnung der PCI IRQ-Line zum PCI-Slot finden Sie im Abschnitt "Das Advanced Menü" bzw. im Abschnitt "Busplatine". SIMATIC Box PC 840 V2 10-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 55 Pos Beschreibung Disketten-/CD-RW-/DVD-ROM- Laufwerkhalter Einbauplatz für Floppy-Disk 3,5" Einbauplatz für CD-RW bzw. DVD-ROM/CD RW- Laufwerk Slimline EIDE Im Festplatten-Laufwerkhalter Eine 3,5"-Festplatte Pos Beschreibung Festplatten-Laufwerkhalter für eine 3,5"-Festplatte Einbauplatz für 3,5"-Festplatten Laufwerkhalter SIMATIC Box PC 840 V2 10-7 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 56 10.4 Einbauen von Laufwerken Zwei 2,5"-Festplatten (PATA) Pos Beschreibung Festplatten-Laufwerkhalter für 2,5"-Festplatten Zwei Einbauplätze für 2,5"- Festplatten Zwei 2,5"-Festplatten (SATA) Pos Beschreibung Festplatten-Laufwerkhalter für 2,5"-Festplatten Zwei Einbauplätze für 2,5"- Festplatten SIMATIC Box PC 840 V2 10-8 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 57 Trennen Sie das Gerät vom Netz und ziehen Sie alle Verbindungskabel vom Gerät ab. Festplatten-Laufwerkhalter ausbauen Arbeitsschritte zum Ausbauen des Laufwerkhalters 4 Schrauben (1) herausdrehen Festplatten-Laufwerkhalter herausheben und auf dem Gerät ablegen SIMATIC Box PC 840 V2 10-9 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 58 Erweiterungen und Parametrierung 10.4 Einbauen von Laufwerken Laufwerkhalter für Disketten-/DVD-Laufwerke ausbauen Arbeitsschritte zum Ausbauen des Laufwerkhalters 4 Schrauben (1) herausdrehen Festplatten-Laufwerkhalter herausheben und auf dem Gerät ablegen SIMATIC Box PC 840 V2 10-10 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 59 Arbeitsschritte zum Ausbauen des Laufwerkhalters Datenkabel zum Diskettenlaufwerk (1) von der Grundplatine, Stromversorgungsstecker (2) vom Diskettenlaufwerk abziehen. Schraube (3) herausdrehen und Haltebügel hochklappen. Anschlusskabel des optischen Laufwerks abziehen. 3 Schrauben (1) herausdrehen Laufwerkhalter herausheben SIMATIC Box PC 840 V2 10-11 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 60 4 Schrauben des jeweiligen Laufwerks herausdrehen. Laufwerk nach vorne herausschieben. Benötigte Werkzeuge Für den Ausbau des optischen Laufwerks benötigen Sie ein Torx 6 und für den Ausbau des Diskettenlaufwerks ein Torx 10 Schraubendreher. SIMATIC Box PC 840 V2 10-12 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 61 Montageblech aus dem Halterahmen herausnehmen. Kabel inklusive der Stromversorgungs- Adapterleiterplatte am Laufwerk abziehen. Arbeitsschritte zum Ausbau von 2,5"-Laufwerken (SATA) Laufwerkhalter ausbauen. 4 Schrauben (1) lösen. Festplattenlaufwerk inklusive Montageblech aus dem Halterahmen herausnehmen. SIMATIC Box PC 840 V2 10-13 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 62 Arbeitsschritte zum Ausbau eines 3,5"-Laufwerkes Laufwerkhalter ausbauen. Stromversorgungs- und Datenkabel am Laufwerk abziehen. 4 Schrauben des Laufwerks herausdrehen. Festplattenlaufwerk aus der Halterung nehmen. Hinweis Hier werden Spezialschrauben mit Zoll Gewinde (Schraubenbezeichnung 6-32x3/16''-St-G3E) eingesetzt ! SIMATIC Box PC 840 V2 10-14 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 63 Systemerweiterungen Defekte am Gerät verursachen. Achtung Beachten Sie die EGB-Hinweise. Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden. SIMATIC Box PC 840 V2...
Seite 64 Deshalb Lithium-Batterien nicht ins Feuer werfen, nicht am Zellenkörper löten, nicht öffnen, nicht kurzschließen, nicht verpolen, nicht über 100 °C erwärmen, vorschriftsmäßig entsorgen und vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung schützen. Entsorgung Vorsicht Batterien müssen nach den örtlichen Vorschriften entsorgt werden. SIMATIC Box PC 840 V2 11-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 65 Neue Batterie in der Halterung befestigen und Batteriestecker wieder anstecken. Gerät schließen. BIOS-Setup neu einstellen Nach einem Batteriewechsel sind die Konfigurationsdaten des Geräts gelöscht und Sie müssen diese im BIOS-Setup neu einstellen. SIMATIC Box PC 840 V2 11-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 66 2. Öffnen Sie das Gerät. Netzteil ausbauen Arbeitsschritte zum Ausbau des Netzteils Festplattenlaufwerkhalter ausbauen. 6 Schrauben (1) herausdrehen und Stromversorgungs-Abdeckung abnehmen. Stromversorgungsstecker aller Laufwerke abziehen. 3 Befestigungsschrauben (1) (Torx T10) herausdrehen. SIMATIC Box PC 840 V2 11-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 67 Stromversorgungsstecker der Grundplatine abziehen. Netzteil nach vorne herausziehen. Zusätzlich muss das SV- Halteblech entfernt werden, dazu die 4 Schrauben herausdrehen. Hierbei handelt es sich um Spezialschrauben mit Zollgewinde (Schraubenbezeichnung 6-32x3/16''-St-G3E). SIMATIC Box PC 840 V2 11-5 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 68 Arbeitsschritte zum Ausbau der Busplatine Alle Baugruppen aus den Steckplätzen entfernen. Laufwerkshalterung für Festplatten entfernen. Stromversorgungs-Abdeckung entfernen: 6 Schrauben (1) herausdrehen. Zwei Schrauben (1) auf der Busplatine herausdrehen. Busplatine von der Grundplatine abziehen. SIMATIC Box PC 840 V2 11-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 69 Dazu 2 Schrauben (1) herausdrehen. Stromversorgungs-Abdeckung ausbauen. Busplatine ausbauen. Disketten-/DVD-Laufwerkhalter ausbauen. Stromversorgung ausbauen. Alle Kabel von der Grundplatine abziehen und deren Zuordnung notieren. 7 Schrauben (1) herausdrehen und Prozessor-Lüfter entfernen: 4 Schrauben (2) herausdrehen. SIMATIC Box PC 840 V2 11-7 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 70 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau der Grundplatine Acht Sechskantbolzen an den Schnittstellen herausdrehen. Grundplatine herausnehmen. SIMATIC Box PC 840 V2 11-8 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 71 4 Schrauben (Torx T20) herausdrehen. Den Lüfter aus dem Gehäuse nehmen. Führungsblech für lange Baugruppen vom Lüfter abschrauben (4 Schrauben G5 x 8 - St - A2K, Torx T20) SIMATIC Box PC 840 V2 11-9 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 72 Achtung Es darf nur ein Lüfter gleichen Typs eingebaut werden! Einbaulage des Lüfters Das Bild zeigt die korrekte Einbaulage des Lüfters (1) mit angeschraubtem Führungsblech (2). Beachten Sie die Pfeilrichtung! SIMATIC Box PC 840 V2 11-10 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 73 Ein Prozessorwechsel darf nur von autorisiertem Fachpersonal durchgeführt werden. Vorbereitung 1. Gerät vom Netz trennen. 2. Gerät öffnen. Prozessor ausbauen Arbeitsschritte zum Ausbau des Prozessors Prozessor-Lüfterstecker abziehen. 4 Schrauben des Prozessor- Kühlkörpers herausdrehen und Kühlkörper herausnehmen. SIMATIC Box PC 840 V2 11-11 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 74 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Prozessorarretierung lösen. Prozessor herausnehmen. Prozessor einbauen Arbeitsschritte zum Einbau des Prozessors Prozessor einsetzen. SIMATIC Box PC 840 V2 11-12 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 75 - Celeron und Desktop Prozessor: Gewinde M3 / 17 mm Länge - Mobile CPU: M3 / 15 mm Länge Verwenden Sie bei der Montage unbedingt diese Schrauben, da sonst Gerätestörungen auftreten können. Stecker des Lüfterkabels einstecken. SIMATIC Box PC 840 V2 11-13 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 76 Sie dies wenn möglich wie nachfolgend beschrieben durch. • Ist eine Sicherung nicht möglich, dann nehmen Sie Kontakt mit dem Customer-Support auf. Sie erhalten dort entsprechende Hinweise für die Freischaltung der Software. SIMATIC Box PC 840 V2 11-14 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 77 Alle vorhandenen Daten, Programme, Benutzereinstellungen und Autorisierungen bzw. License Keys auf den Laufwerken werden dabei gelöscht und gehen daher verloren. Eine Beschreibung der Funktionen finden Sie in der Datei LIESMICH.TXT auf der Restore DVD. SIMATIC Box PC 840 V2 11-15 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 78 Microsoft Windows 98 Festplatten-Konfigurationsprogramm (A: ist das CD-ROM- Laufwerk). 5. Wählen Sie in der Maske die Unterstützung für Datenträger mit hoher Speicherkapazität für das Einrichten einer FAT16-Partition Unterstützung aktivieren (J/N)...? [ N ] für Nein. SIMATIC Box PC 840 V2 11-16 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 79 Bei den Betriebssystemen Windows 2000 und Windows XP sind im Lieferzustand auf der Festplatte eingerichtet: • eine Partition mit dem FAT32-Dateisystem, • eine Partition mit dem NTFS-Dateisystem. Um die Partition des Lieferzustandes wieder einzurichten, gehen Sie bitte wie folgt vor: SIMATIC Box PC 840 V2 11-17 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 80 6. Zum Formatieren der Partition von der Recovery CD, wie oben in Punkt 1 bis 3 beschrieben, neu booten und dann mit der Eingabe A:\>Format C: (A: ist das CD-ROM-Laufwerk). das Laufwerk C: formatieren. Vorsicht Beim Formatieren gehen alle Daten des jeweiligen Laufwerks verloren. SIMATIC Box PC 840 V2 11-18 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 81 2. Kopieren Sie den entsprechenden Treiber auf eine leere Diskette. Hinweis Beachten Sie bitte auch die Hinweise in den elektronischen Handbüchern der Controller. Sie finden diese auf der mitgelieferten CD "Documentation and Drivers". SIMATIC Box PC 840 V2 11-19 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 82 Bei der Voreinstellung erfolgt die Datenübertragung (Recovery) auf Laufwerk C. Beachten Sie, dass auf Laufwerk C: nach der Übertragung der ausgewählten Recoverydaten noch etwa 300 MB frei sein müssen. 8. Quittieren Sie die Ende-Meldung. SIMATIC Box PC 840 V2 11-20 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 83 2. Kopieren Sie den entsprechenden Treiber auf eine leere Diskette. Hinweis Beachten Sie bitte auch die Hinweise in den elektronischen Handbüchern der Controller. Sie finden diese auf der mitgelieferten CD "Documentation and Drivers". SIMATIC Box PC 840 V2 11-21 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 84 Bei der Voreinstellung erfolgt die Datenübertragung (Recovery) auf Laufwerk C. Beachten Sie, dass auf Laufwerk C: nach der Übertragung der ausgewählten Recoverydaten noch etwa 500 MB frei sein müssen. 8. Quittieren Sie die Ende-Meldung. SIMATIC Box PC 840 V2 11-22 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 85 Start > Settings > Control Panel > Regional Options > Registerkarte General, Feld Menus and dialogs und Feld Language settings for the system und in der Registerkarte Input Locales, Feld Input language. SIMATIC Box PC 840 V2 11-23 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 86 3. Wählen Sie CD-ROM Drive 4. In der Auswahlmaske ”Microsoft Windows 98 Startup Menu” wählen Sie 1. Boot for CD-Recovery Falls die Festplatte nicht eingerichtet ist, wählen Sie bitte zunächst SIMATIC Box PC 840 V2 11-24 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 87 Registerkarte Languages, Feld Language used in menus and dialogs. Bei Date, Time, Language, and Regional Options ist neben der Sprache für Menüs und Dialoge unter Advanced der Standard für non-Unicodeprograms einzustellen SIMATIC Box PC 840 V2 11-25 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 88 Treibern installiert werden. Bei einer Neuinstallation von Windows NT muss das Windows NT-Service Pack vor allen anderen Treibern installiert werden; nach einer Treiberinstallation muss dieses erneut installiert werden. SIMATIC Box PC 840 V2 11-26 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 89 Controller aus der vorgeschlagenen Liste auswählen. SATA-RAID Controller installieren Bei Neuinstallation von Windows 2000/XP mussen Sie den Treiber Win2000 Promise FastTrack TX 2300 Controller bzw. WinXP Promise FastTrack TX2300(tm) Controller aus der vorgeschlagenen Liste auswählen. SIMATIC Box PC 840 V2 11-27 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 90 Bei Neuinstallation von Windows 2000/XP müssen Sie den Typ FastTrak aus der vorgeschlagenen Liste auswählen. 11.2.8 Installation der Brenner–/DVD–Software Hinweise zur Installation der Brenner-/DVD-Software finden Sie auf der mitgelieferten CD-ROM. SIMATIC Box PC 840 V2 11-28 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 91 Ihren technischen Kundendienst. Failure Fixed Disk Fehler beim Zugriff auf Festplatte. Prüfen Sie die SETUP-Einstellung. Wenden Sie sich an Ihren technischen Kundendienst. Keyboard error Kontrollieren Sie, ob die Tastatur korrekt angeschlossen ist. SIMATIC Box PC 840 V2 12-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 92 Wenden Sie sich an Ihren technischen Kundendienst. Real time clock error Uhrenbaustein-Fehler. Wenden Sie sich an Ihren technischen Kundendienst. Keyboard controller error Tastatur-Fehler. Wenden Sie sich an Ihren technischen Kundendienst. SIMATIC Box PC 840 V2 12-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 93 BIOS Erweiterungen Versuchsweise Abschalten der suchen Hardware-Komponenten im Setup bzw. Entfernen von installierten Erweiterungsbaugruppen auf der Busbaugruppe TP_PARITY Test der Speichermodule Speichermodule auswechseln BIOS-Power On Self Test abgeschlossen. Betriebssystem wird geladen SIMATIC Box PC 840 V2 12-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 94 • 4x kurz MPI Firmware wurde aktualisiert: dies kann nach einem BIOS-Update einmalig auftreten. • 2x kurz Fehler beim Checksummentest des BIOS: kann vorkommen nach Batterietausch oder wenn die Batterie leer ist. SIMATIC Box PC 840 V2 12-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 95 Bildschirm erscheint, verständigen Sie den technischen Kundendienst. Uhrzeit und/oder 1. Drücken Sie <F2> beim Bootvorgang, um das BIOS-Setup Datum des PC aufzurufen. stimmen nicht 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. SIMATIC Box PC 840 V2 13-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 96 Fremdbaugruppen, starten Sie dann den Rechner neu. Tritt Signalpegel werden nicht der Fehler nicht mehr auf, war die verwendete eingehalten, Fremdbaugruppe Ursache der Störung. Ersetzen Sie diese durch eine Siemens-Baugruppe oder stimmen Sie sich mit Abweichende Belegung der • dem Lieferanten der Fremdbaugruppe ab. Stecker, Erzwingen Sie “Reset Configuration”...
Seite 97 < 55 dB(A) nach DIN 45635-1 Schutzart IP 20 Sicherheit Schutzklasse Schutzklasse I gemäß IEC 61140 Sicherheitsbestimmungen AC: EN 60950-1; UL60950; CSA C22.2 No 60950-01 DC: EN 61131-2; UL508; CSA C22.2 No 142 SIMATIC Box PC 840 V2 14-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 98 Pentium 4 2,0GHz Celeron 128 KByte Pentium 4 2,2GHz Mobile 512 KByte Front Side Bus Pentium 4 2,4GHz 533 MHz Intel ® Celeron 4 2,0GHz 400 MHz Pentium 4 2,2GHz Mobile 400 MHz SIMATIC Box PC 840 V2 14-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 99 - 5 V-Versorgungsspannung (max. 90 mA) erdgebunden: - Schirm der DP12-Anschlussleitung - Physikalische Schnittstelle RS485, potentialgetrennt - Memory-Adressraum wird automatisch konfiguriert - Interrupts wird automatisch konfiguriert Ethernet Ethernet-Schnittstelle (RJ45), VIA MAC. VT6103 PHy SIMATIC Box PC 840 V2 14-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 100 Einschränkungen für DVD-ROM/CD-RW: der Brennerbetrieb ist nur in ungestörter Umgebung und bei einer Umgebungstemperatur von +5° C bis +40°C zulässig Optionale Produktausprägung DC-Stromversorgung darf nur zusammen mit dem Prozessor Pentium 4 Mobile 2,2 GHz verwendet werden SIMATIC Box PC 840 V2 14-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 101 Die Summenleistungen der Spannung +5 V und + 3,3 V darf max. 140 W betragen. Abhängig von der gewählten Geräteausstattung Die Summenleistungen der Spannung +5 V und + 3,3 V darf max. 155 W betragen. SIMATIC Box PC 840 V2 14-5 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 102 0,5 A + 3,3 V 10 A + 5 V 2 A Peak 2,5 A Die Summenleistung der Spannung + 5 V und + 3,3 V darf max. 155 W betragen SIMATIC Box PC 840 V2 14-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 103 Technische Daten 14.3 Wechselspannungsversorgung (AC) Power-Good-Signal der AC-Stromversorgung SIMATIC Box PC 840 V2 14-7 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 104 - 5 V 0,5 A + 3,3 V 16 A + 5 V Die Summenleistung der Spannung + 5 V und + 3,3 V darf max. 140 W betragen Power-Good-Signal der DC-Stromversorgung SIMATIC Box PC 840 V2 14-8 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 105 Maßbilder 15.1 Maßbild des Geräts 15.1 Bild 15-1 Maßbild für den Einbau mit Einbauwinkel SIMATIC Box PC 840 V2 15-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 106 Maßbilder 15.1 Maßbild des Geräts Bild 15-2 Maßbild für den Einbau ohne Einbauwinkel SIMATIC Box PC 840 V2 15-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 107 Maßbilder 15.2 Maßbilder für den Einbau von Erweiterungsbaugruppen 15.2 Maßbilder für den Einbau von Erweiterungsbaugruppen 15.2 Bild 15-3 AT-Baugruppe Bild 15-4 Lange PCI-Baugruppe SIMATIC Box PC 840 V2 15-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 108 Maßbilder 15.2 Maßbilder für den Einbau von Erweiterungsbaugruppen SIMATIC Box PC 840 V2 15-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 109 Die Grundplatine enthält als wesentliche Komponenten Prozessor und Chipsatz, drei Steckplätze für Speichermodule, interne und externe Schnittstellen und das Flash-BIOS. Prozessorkühlkörper mit Lüfter 3 Steckplätze für Speichermodule Steckplatz für Busplatine SIMATIC Box PC 840 V2 16-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 110 Kenngrößen Schnittstelle Chipset Single-Chipset VIA P4N266A (VT8703A und VT8235) BIOS Update via Software Phoenix NuBIOS V4 modifiziert von Siemens Pentium 4 / Mobile P4 / Intel Upgradefähig ® Celeron (Bauform - Multimedia-Support mPGA478) - On Board L2-Cache mit 512 K / 512 K / 128 K Speicher 3 Steckplätze für DIMM-...
Seite 111 • Schnittstellen für den Anschluss von externen Geräten • Schnittstellen für interne Komponenten (Laufwerke, Busplatine usw.) Das folgende Bild zeigt die Lage der internen und externen Schnittstellen auf der Grundplatine. SIMATIC Box PC 840 V2 16-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 112 – 10–17 – nicht belegt – – – – – – – DTR (S1) Endgerät bereit Ausgang – – – RI (M3) ankommender Ruf Eingang 23–25 – nicht belegt – SIMATIC Box PC 840 V2 16-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 113 Sendedaten Ausgang DTR (S1) Endgerät bereit Ausgang GND (E2) Betriebserde (Bezugspotential) – DSR (M1) Betriebsbereitschaft Eingang RTS (S2) Sendeteil einschalten Ausgang CTS (M2) Sendebereitschaft Eingang RI (M3) ankommender Ruf Eingang SIMATIC Box PC 840 V2 16-5 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 114 Die Schnittstelle hat folgende Belegung: PS/2 Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang Datenleitung Maus Ein-/Ausgang – nicht belegt – Masse – P5VFK + 5 V (abgesichert) Ausgang Taktleitung Maus Ein-/Ausgang – nicht belegt – SIMATIC Box PC 840 V2 16-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 115 – Data Datenleitung Eingang / Ausgang + Data Datenleitung Eingang / Ausgang Masse – Die Stecker sind vom Typ A. Die Schnittstellen sind als high current USB (500 mA) ausgelegt. SIMATIC Box PC 840 V2 16-7 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 116 90 mA betragen. – nicht belegt – LTG_A Signalleitung A der MPI-Baugruppe Ein-/Ausgang RTS_PG RTS-Ausgangssignal der MPI-Baugruppe. Das Ausgang Signal ist ’1’ wenn das PG sendet. Schirm auf Steckergehäuse Optionale Produktausprägung SIMATIC Box PC 840 V2 16-8 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 117 75 Ohm – abgeschlossen Empfangsdaten Eingang 7, 8 SYMT intern mit 75 Ohm – abgeschlossen Schirm – LED gelb Verbindung – LED grün Aktivität – wird nicht für die Datenübertragung benötigt SIMATIC Box PC 840 V2 16-9 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 118 MONDET Hotplug-Detect Eingang TX0N TDMS-Daten 0- Ausgang TX0P TDMS Daten 0+ Ausgang Masse – nicht belegt – nicht belegt – Masse – TXCP TDMS-Takt + Ausgang TXCN TDMS-Takt - Ausgang SIMATIC Box PC 840 V2 16-10 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 119 LVDS Ausgangssignal Bit 1 (-) Ausgang RXIN1+ LVDS Ausgangssignal Bit 1 (+) Ausgang Masse Masse RXIN2- LVDS Ausgangssignal Bit 2 (-) Ausgang RXIN2+ LVDS Ausgangssignal Bit 2 (+) Ausgang Masse Masse SIMATIC Box PC 840 V2 16-11 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 120 LVDS Eingangssignal Bit 2 (+) Ausgang Masse Masse RXCLKIN1- LVDS Taktsignal (-) Ausgang RXCLKIN1+ LVDS Taktsignal (+) Ausgang Masse P12VF +12V abgesichert Ausgang P12VF +12V abgesichert Ausgang P12VF +12V abgesichert Ausgang SIMATIC Box PC 840 V2 16-12 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 121 Reserved1024 x 768 (XGA), TFT, 2 x 18 Bit, LVDS-Kanal 1 und 2 high high high DVI-LCD 1024 x 768 high high high DVI-LCD 1280 x 1024 high high high high Kein LVDS-Display oder DVI-LCD mit automatischer DDC-Kennung SIMATIC Box PC 840 V2 16-13 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 122 LED Temperatur Fehler, Anode mit 1kW in Serie Ausgang auf Grundplatine RUN_R LED WatchDog Fehler, Anode mit 1kW in Serie auf Ausgang Grundplatine RUN_G LED Watchdog o.k., Anode mit 1kW in Serie auf Ausgang Grundplatine SIMATIC Box PC 840 V2 16-14 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 123 Erweiterung der LVDS-Display-Schnittstelle X300 für Dual Cgannel LVDS-Displays (Auflösung 1280 x 1024) I/O-Schnittstelle intern Frontkomponenten USB-Schnittstelle intern X2033 USB -Schnittstelle für intern X2034 USB - Schnittstelle (Front USB-Kanal 3 und 5) Frontkomponenten SIMATIC Box PC 840 V2 16-15 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 124 Adressleitung 0 Ausgang AD_2 Adressleitung 2 Ausgang CS_N Auswahlsignal Ausgang HDACT_N Aktivität Eingang CS1_N Auswahlsignal 1 CSEL Auswahlsignal Masse +5V Spannungsversorgung Ausgang +5V Spannungsversorgung Ausgang +5V Spannungsversorgung Ausgang +5V Spannungsversorgung Ausgang SIMATIC Box PC 840 V2 16-16 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 125 WR_GAT_N Datenfreigabesignal Ausgang Masse TRACK_N0 Spur 0 - Signal Eingang Masse WR_PRT_N Schreibschutzsignal Eingang Masse RD_DAT_N Datenlesesignal Eingang Masse SIDE_1_N Seitenauswahl Ausgang MED_ID1 High Density Disk-Erkennung Eingang DCHG_N Diskettenwechsel-Anzeige Eingang SIMATIC Box PC 840 V2 16-17 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 126 Zum Einsatz kommt eine 3,6 V Lithiumbatterie mit einer Kapazität von 750 mAh. Pin–Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang Pluspol Eingang Minuspol Anschluss für Ein-/Aus-Schalter, X53 Pin–Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang Power On Einschaltsignal Eingang Masse SIMATIC Box PC 840 V2 16-18 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 127 Bedeutung + 5 V, fused USB5 USB5_M USB5 USB5_P Masse Schirm Schirm Hinweis Für detaillierte Informationen zu den Schnittstellenbelegungen wenden Sie sich bitte an den Customer Support oder das Reparaturcenter. SIMATIC Box PC 840 V2 16-19 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 128 INT – C (A7) line 3 line 4 line 1 line 2 INT – D (B8) line 4 line 1 line 2 line 3 Hervorgehobene Einträge bedeuten Hauptinterrupt der Slotbaugruppe SIMATIC Box PC 840 V2 16-20 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 129 Wird ein im System bereits vorbelegter oder ein reservierter Interrupt von Hand vergeben, so wird dieser mit einem gelben Stern gekennzeichnet. ➜ Darf nicht verwendet werden. Vom System nicht vorbelegte Interrupts, können auch doppelt vergeben werden. SIMATIC Box PC 840 V2 16-21 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 130 Reserved SA 04 SA 03 BALE SA 02 + 5V SA 01 SA 00 *) I/O legt die Richtung der Signale aus der Sicht der CPU-Baugruppe fest. # low active SIMATIC Box PC 840 V2 16-22 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 131 Side B Side A -12V TRST# +12V Ground INTA# INTB# INTC# INTD# PRSNT1# Reserved Reserved +5V (I/O) PRSNT2# Reserved Ground Ground Ground Ground Reserved Reserved Ground RST# +5V (I/O) Ground GNT# SIMATIC Box PC 840 V2 16-23 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 132 AD[12] AD[11] AD[10] Ground Ground AD[09] CONNECTOR KEY CONNECTOR KEY AD[08] C/BE[0]# AD[07] +3.3V +3.3V AD[06] AD[05] AD[04] AD[03] Ground Ground AD[02] AD[01] AD[00] +5V (I/O) +5V (I/O) ACK64# REQ64# SIMATIC Box PC 840 V2 16-24 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 133 0061 System Lautsprecher 0062 0063 Ressourcen Grundbaugruppe 0064 0064 Tastatur-Controller 0067 006F Ressourcen Grundbaugruppe 0070 0075 System CMOS/Echtzeituhr 0076 0080 Ressourcen Grundbaugruppe 0081 008F DMA Controller 0090 009F Ressourcen Grundbaugruppe SIMATIC Box PC 840 V2 16-25 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 134 03F7 Standard Floppy Disk Controller 03F8 03FF COM1 im Setup abschaltbar, dann frei Dynamischer Bereich, Ressourcen werden durch Plug and Play verwaltet 0400 0777 unbenutzt 0778 077F EPP LPT 1 SIMATIC Box PC 840 V2 16-26 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 135 PCI, Plug and Play Vorzugsinterrupt bei VGA 1) 2) IRQ11 PCI, Plug and Play IRQ12 PS/2 Maus IRQ13 Numerik-Prozessor fest IRQ14 1. HD-Controller 1 (Primary) IRQ15 2. HD-Controller 2 (Secondary) SIMATIC Box PC 840 V2 16-27 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 136 Exclusion” der entsprechende Interrupt auf reserved gesetzt wird. Welcher Interrupt zugewiesen werden muss, ist der jeweiligen ISA-Baugruppen Dokumentation zu entnehmen. Diese Funktionen sind im Setup abschaltbar (disabled). Damit werden die belegten Ressourcen frei. SIMATIC Box PC 840 V2 16-28 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 137 Setup ISA-Memory 16MB vom Top of Memory werden (Memory-Hole) für USB reserviert. 7000 0000 FFF7 FFFF PCI Memory-Adressraum Abhängig vom Speicherausbau FFF8 0000 FFFF FFFF Firmware HUB Für PCI Erweiterungskarten SIMATIC Box PC 840 V2 16-29 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 138 Phoenix BIOS 4.0 Release 6.0 Copyright 1985 - 2002 Phoenix Technologies Ltd. All Rights Reserved SIMATIC Box PC 840 V2 Profibus/MPI CPU = Intel ® Pentium 4 CPU X.X GHz 639 K System RAM Passed 127 MB Extended RAM Passed Press <F2 to enter SETUP or <ESC>...
Seite 139 Ressourcenkonflikt der vom BIOS verwalteten Schnittstellen an. Wählen Sie in diesem Fall die Voreinstellungen (F9) oder beseitigen Sie den Konflikt. Zwischen den Menü-Masken kann mit den Cursortasten [←] links und [→] rechts gewechselt werden. SIMATIC Box PC 840 V2 16-31 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 140 Boot hier wird die Boot-Priorität festgelegt Version hier finden Sie gerätespezifische Informationen (z.B. Ausgabestand) Exit dient zum Beenden und Speichern 16.4.4 Main Menü Bild 16-3 SETUP-Mainmenü (Beispiel) (1) Auswählbares Untermenü SIMATIC Box PC 840 V2 16-32 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 141 Diskette A (Diskettenlaufwerk) Hier wird der im PC eingebaute Diskettenlaufwerkstyp eingestellt. Folgende Einträge sind möglich: [Disabled] wenn kein Diskettenlaufwerk vorhanden ist. [1.44 MB, 3 1/2”] Standardeinstellung für ein eingebautes Diskettenlaufwerk A SIMATIC Box PC 840 V2 16-33 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 142 Im Feld LBA Mode Control (enabled, disabled) mit “Enabled” werden Mode Festplattenkapazitäten größer 528 Mbyte unterstützt. Der Wert ist vom Laufwerk Control abhängig und sollte nur über das Feld Type mit der Einstellung “Auto” eingestellt werden. SIMATIC Box PC 840 V2 16-34 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 143 Cache ist abgeschaltet [Write Through] Ein Schreibzugriff wird erst nach dem Eintrag im Hauptspeicher abgeschlossen [Write Back] Ein Schreibzugriff wird sofort abgeschlossen, der Eintrag in den Hauptspeicher erfolgt im Hintergrund (Default) SIMATIC Box PC 840 V2 16-35 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 144 Test wird das Laufwerk neu initialisiert. Summary screen Nach Abschluss der Systemladephase werden die wichtigsten Systemparameter auf dem Display ausgegeben. Bei dem Eintrag ‘Enabled’ ist das jeweilige Feature freigegeben, bei ‘Disabled’ gesperrt. SIMATIC Box PC 840 V2 16-36 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 145 Schaltet Numlock nach Power On ein oder aus. Key Click Ein Tastendruck wird durch einen “KLICK” hörbar. Keyboard auto-repeat rate Erhöhung der automatischen Tastenwiederholungsrate Keyboard auto-repeat delay Einschaltverzögerung der automatischen Tastenwiederholung SIMATIC Box PC 840 V2 16-37 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 146 Das Booten über LAN ist nicht möglich. SafeCard [Enabled] On Board Überwachungsfunktionen sind freigegeben. functions [Disabled] Keine Überwachungsfunktionen. Zum Betrieb der Überwachungsfunktionen müssen der entsprechende Treiber und die Applikation gestartet werden. SIMATIC Box PC 840 V2 16-38 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 147 Im Gerät sind nur USB Ports 1 und 2 auf der Geräterückseite unten/oben bzw. USB 5 auf der Gerätefront zugänglich. [Disabled] Die USB-Schnittstellen an Port 0 bis 5 unterstützen nur USB 1.1 und belegen die Ressourcen wie zuvor beschrieben. SIMATIC Box PC 840 V2 16-39 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 148 Nach dem nächsten Systemladevorgang werden die Plug and Play-fähigen Systemkomponenten initialisiert. Local Bus IDE [Primary] Eine IDE-Schnittstelle für max. zwei Laufwerke. adapter [Secondary] [Primary & Zwei IDE-Schnittstellen für max. vier Laufwerke. Secondary] [Disabled] keine lokale IDE-Schnittstelle. SIMATIC Box PC 840 V2 16-40 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 149 Enable memory [Disabled] Der onboard RAM-Speicher steht vollständig zur Verfügung. [Enabled] Ein 1 MByte-Bereich des RAM-Speichers ab 15 MByte (Adresse F0 0000 - FF FFFF) kann von ISA-Zusatzbaugruppen belegt werden. SIMATIC Box PC 840 V2 16-41 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 150 Rückmeldungen des Ausgabegerätes auch über 8 Bit-Datenleitungen • bidirektional möglich Schnelle Parallel-Schnittstelle (Datenrate von 500 kb/s bis 2 MB/s EPP Enhanced Parallel • möglich) Port Hardware-Handshake • verschiedene Geräte adressierbar • SIMATIC Box PC 840 V2 16-42 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 151 Detailbeschreibungen 16.4 BIOS-Setup Untermenü “PCI Configuration” Bild 16-12 Untermenu PCI Configuration (Beispiel) SIMATIC Box PC 840 V2 16-43 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 152 [0020H bis mit diesen Einstellungen werden die maximalen 00E0H] aktiven PCI-Clockzyklen auf den gewählten Wert eingestellt. Vom Defaultwert sollte nur abgewichen werden, wenn die Baugruppe oder deren Applikation es fordert. SIMATIC Box PC 840 V2 16-44 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 153 Available bedeutet der IRQ kann vom Plug and Play-Mechanismus des BIOS an Plug and Play-fähige Baugruppen oder Grundboardfunktion vergeben werden. Reserved sollten Sie nur einstellen, wenn der betreffende Interrupt nicht Plug and Play- fähigen Baugruppen zugeordnet werden muss. SIMATIC Box PC 840 V2 16-45 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 154 INT - C (A7) line 3 line 4 line 1 line 2 INT - D (B8) line 4 line 1 line 2 line 3 Fette Schrift bedeutet Hauptinterrupt der Slotbaugruppe SIMATIC Box PC 840 V2 16-46 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 155 Booten eingegeben werden. Fixed disk boot Sector [Normal] alle Zugriffe auf die Festplatte sind erlaubt. [Write protect] es kann kein Betriebssystem installiert werden. Dadurch ist auch der Schutz gegen Bootviren gegeben. SIMATIC Box PC 840 V2 16-47 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 156 System backup reminder Gibt beim Booten eine Meldung aus mit der Aufforderung eine Sicherungskopie anzulegen. [Disabled] keine Meldung beim Booten [Daily] täglich [Weekly] jeden Montag [Monthly] jeden ersten des Monats SIMATIC Box PC 840 V2 16-48 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 157 Die Festplatte wird nicht abgeschaltet. [6, 8, 10, 15] Minuten nach dem letzten Festplattenzugriff wird das Festplattenlaufwerk abgeschaltet. Beim nächsten Zugriff wird die Festplatte mit einer kleinen Verzögerung wieder aktiviert. SIMATIC Box PC 840 V2 16-49 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 158 Beim Hochlauf kann mit der ESC-Taste das Boot-Laufwerk ausgewählt werden. Hinter den mit + gekennzeichneten Gruppen können sich mehrere Geräte verbergen. Wird eine solche Gruppe selektiert, werden durch Betätigen der Eingabetaste diese Geräte sichtbar. SIMATIC Box PC 840 V2 16-50 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 159 Zeile der jeweiligen Gruppe. Auch hier kann die Reihenfolge, wie oben beschrieben, geändert werden. Ist eine Boot-Quelle nicht verfügbar, wird automatisch das nächstpriore Gerät auf Bootfähigkeit geprüft. SIMATIC Box PC 840 V2 16-51 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 160 Detailbeschreibungen 16.4 BIOS-Setup 16.4.9 Version Menü Die Informationen dieses Menüs sollten Sie bei technischen Fragen zu Ihrem System bereithalten. Bild 16-20 Menü "Version" (Beispiel) SIMATIC Box PC 840 V2 16-52 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 161 Alle Änderungen werden verworfen und danach ein Systemneustart mit den alten Parametern ausgeführt. Get Default Values Alle Parameter werden auf sichere Werte eingestellt. Load Previous Values Die letzten gespeicherten Werte werden erneut geladen. Save Changes Speichern aller Setupeinträge. SIMATIC Box PC 840 V2 16-53 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 162 Quick Boot Mode Enabled SETUP prompt Enabled POST Errors Enabled Floppy check Disabled Summary screen Enabled Keyboard Features Num Lock Key Click Disabled Keyboard auto-repeat rate 30/sec Keyboard auto-repeat delay ½ sec SIMATIC Box PC 840 V2 16-54 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 163 Option ROM Scan Enabled Enable Master Enabled Latency timer Default PCI Device Slot 3 Option ROM Scan Enabled Enable Master Enabled Latency timer Default PCI Device Slot 4 Option ROM Scan Enabled SIMATIC Box PC 840 V2 16-55 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 164 Set User Password Enter Password on boot Disabled Fixed disk boot sector Normal Diskette Access Supervisor Virus check reminder Disabled System backup reminder Disabled Power Power Savings Disabled Hard Disk Timeout Disabled SIMATIC Box PC 840 V2 16-56 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 165 Removable Devices Hard Drive CD/DVD-ROM Drive Network Boot Intel® UNDI, PXE-2.0 Version SIMATIC Box PC 840 V2 BIOS Version BIOS Number MPI/DP Firmware CPU Type Pentium®4 CPU ID Code Revision SIMATIC Box PC 840 V2 16-57 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 166 Detailbeschreibungen 16.4 BIOS-Setup SIMATIC Box PC 840 V2 16-58 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 167 EN 61000-3-3:1995 (Spannungsschwankungen und Flicker) eingehalten. Vorsicht Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. SIMATIC Box PC 840 V2 17-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 168 Qualitätsmanagementsystemen mbH) bestätigt. EQ-Net Zertifikat Nr.: 1323-01 Lizenzvertrag für Liefersoftware Das Gerät kann mit oder ohne vorinstallierter Software geliefert werden. Für Geräte mit vorinstallierter Software beachten Sie bitte die zugehörigen Lizenzvereinbarungen. SIMATIC Box PC 840 V2 17-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 169 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. SIMATIC Box PC 840 V2 17-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 170 Service und Support 17.3 Weitere Unterstützung Bei Fragen zur Nutzung der in dieser Dokumentation beschriebenen Produkte, die Sie nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Ihren Ansprechpartner finden Sie unter: http://www.siemens.com/automation/partner Den Wegweiser zum Angebot an technischen Dokumentationen für die einzelnen SIMATIC...
Seite 171 Zulässige Bestückvarianten für Temperaturbereich 5 bis 45°C Es können Intel ® Celeron 2,0 GHz oder P4 Prozessoren bis 2,4 GHz eingesetzt und Mobile Prozessoren mit 2,2 GHz werden. Die maximal zulässige Verlustleistung der Erweiterungsbaugruppen beträgt 50W. SIMATIC Box PC 840 V2 17-5 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 172 Zulässige Gerätekonfigurationen für den Temperaturbereich 5°C bis 55°C Es können Mobile Prozessoren mit 2,2 GHz eingesetzt werden. Die maximal zulässige Verlustleistung der Erweiterungsbaugruppen beträgt 50W. DVD-ROM/CD-RW und CD-ROM können eingebaut sein aber dürfen nicht betrieben werden. SIMATIC Box PC 840 V2 17-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 173 Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Betriebszeit bemerkbar. SIMATIC Box PC 840 V2 18-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 174 Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC Box PC 840 V2 18-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 175 Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit Canadian Standards Association Kanadische Organisation für Tests und Zertifizierungen nach eigenen oder binationalen (mit UL / USA) Normen SIMATIC Box PC 840 V2 19-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 176 Festplatte High Definition Audio Höheneinheit Human Machine Interface Benutzerschnittstelle Hyper Treading HTML Hyper Text Markup Language Script-Sprache zur Erzeugung von Internetseiten. HTTP Hypertext Transfer Protocol Protokoll zur Datenübertragung im Internet SIMATIC Box PC 840 V2 19-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 177 New Technics File System Sicheres Dateisystem für Windows-Versionen (NT, 2000, XP) OLE for Process Control Genormte Schnittstelle für industrielle Prozesse PATA Parallel ATA Personal Computer Peripheral Component Interconnect Schneller Erweiterungsbus SIMATIC Box PC 840 V2 19-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 178 US-Organisation für Tests und Zertifizierungen nach eigenen oder binationalen (mit CSA / Canada) Normen. Unified Memory Architecture Uniform Resource Locator Bezeichnung für die gesamte Adresse einer Internet-Seite Universal Serial Bus SIMATIC Box PC 840 V2 19-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 179 Verlustfreies Dateiformat für Audio-Daten. Watchdog Programmierüberwachung mit Fehlererkennung und -meldung. WLAN Wireless LAN Drahloses lokales Netzwerk World Wide Web EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 mal 768 Bildpunkten. SIMATIC Box PC 840 V2 19-5 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 180 Abkürzungen SIMATIC Box PC 840 V2 19-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 181 Baugruppen ein. Für diesen Typ von Baugruppen ist es ratsam den Baugruppenniederhalter zu verwenden. Am Markt gibt es auch sehr kurze und sehr knapp bemessene, leichte Baugruppen. Für diese Baugruppen wurde der Baugruppenniederhalter SIMATIC Box PC 840 V2 Glossar-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 182 Die COM-Schnittstelle ist eine serielle V.24–Schnittstelle. Die Schnittstelle ist für asynchrone Datenübertragung geeignet. Controller Eingebaute Hardware und Software, die die Funktionsweise eines bestimmten internen oder peripheren Geräts steuert (z.B. Tastatur-Controller). SIMATIC Box PC 840 V2 Glossar-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 183 Sektoren. Das Formatieren löscht alle auf einem Datenträger vorhandenen Daten. Jeder Datenträger muss vor der erstmaligen Benutzung formatiert werden. Gender Changer Durch den Gender Changer (25polig Stift/25polig Stift) wird die COM1/V24/AG-Schnittstelle der SIMATIC PC-Familie in die übliche 25-polige Stiftleiste umgesetzt. SIMATIC Box PC 840 V2 Glossar-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 184 Funktionsmerkmale des 915 GM: Front-Side-Bus mit 533 MHz, Intel® Grafik-Media- Beschleuniger 900, Unterstützung für bis zu 2 GB Zweikanal-DDR2-Speicher, Intel® High- Definition-Audio, Intel® Display-Stromspartechnologie 2 (Intel® DPST 2) Interface siehe Schnittstelle SIMATIC Box PC 840 V2 Glossar-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 185 License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. License Key Diskette Die License Key Diskette beinhaltet die Autorisierungen bzw. die License Keys, die benötigt werden um die geschützte SIMATIC-Software freizuschalten.
Seite 186 Vereinigung von ca. 450 Mitgliedsfirmen der Computerbranche mit dem Hauptziel weltweit Standards für die Miniaturisierung und flexible Nutzung von PC-Erweiterungskarten festzulegen und dem Markt damit eine Basistechnologie zur Verfügung zu stellen. SIMATIC Box PC 840 V2 Glossar-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 187 Festplattenlaufwerken verteilt gespeichert werden, um Leistung und Zuverlässigkeit zu erhöhen. Das Festplattenarray wird durch Verwaltungsprogramme und einen Festplattencontroller zur Fehlerkorrektur gesteuert. RAID wird meist für Netzwerkserver eingesetzt. Recovery-CD enthält die DOS-Tools zum Einrichten von Festplatten und das Windows-Betriebssystem. SIMATIC Box PC 840 V2 Glossar-7 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 188 Durchgängen beschrieben werden, solange die CD nicht geschlossen wurde. Treiber Programmteile des Betriebssystems. Sie setzen Daten der Anwenderprogramme in die spezifischen Formate um, die von den Peripheriegeräten (z.B. Festplatten, Monitore, Drucker) benötigt werden. SIMATIC Box PC 840 V2 Glossar-8 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 189 Wireless LAN oder drahtloses LAN ist ein lokales Netzwerk, das Daten über Radiowellen, infrarotes Licht oder eine andere, nicht drahtgebundene Technik überträgt. Wireless LAN kommt meist in Zusammenhang mit mobilen Computern in Büro- oder Fabrikumgebungen zum Einsatz. SIMATIC Box PC 840 V2 Glossar-9 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 190 Glossar SIMATIC Box PC 840 V2 Glossar-10 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 191 Betriebshinweise, 7-2 Batteriewechsel, 11-3 Einschränkungen unter Windows NT, 7-3 Baugruppen, 10-5 CE-Kennzeichnung, 17-1 einbauen, 10-3 COA-Label, 4-2 Niederhalter, 10-5 COM-Port Bedienfronten Schnittstellen, 3-4, 3-9, 16-2, 16-4 Schnittstellen, 3-10 BEEP-Codes, 12-3 SIMATIC Box PC 840 V2 Index-1 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 192 Windows 2000 Recovery CD, 11-22 Schnittstellen, 3-3, 3-9 Windows NT Recovery CD, 11-20 Exit-Menü, 16-53 Windows XP Recovery CD, 11-24 Exklusiver Hardwareinterrupt, 16-21 Integration Externe Schnittstellen, 16-4 Ethernet RJ45, 8-1 SIMATIC Box PC 840 V2 Index-2 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 193 BIOS-Setup, 16-49 Meldungen Power-Good-Signal, 14-7, 14-8 BIOS Beep-Codes, 12-3 Primary Master, 16-34 Memory-Adressen BIOS-Setup, 16-34 Belegung, 16-29 Primary Slave Merkmale, 3-3 BIOS-Setup, 16-34 PROFIBUS, 8-1, 14-3 Integration, 8-1 Schnittstellen, 16-2 SIMATIC Box PC 840 V2 Index-3 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 194 COM2 (X31), 16-5 BIOS-Setup, 16-33 DVI, 16-10 Systemparameter, 16-54 Ethernet, 16-9 Systempartition, 11-15 LPT-Port, 16-6 Systemressourcen, 16-25 Lüfterversorgung (x41-43), 16-15 Aktuell zugeteilte Systemressourcen, 16-25 PROFIBUS/MPI, 16-8 Belegung der Interrupts, 16-27 PS/2, 16-6 SIMATIC Box PC 840 V2 Index-4 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 195 Versorgungsspannung, 6-3, 14-1 Schnittstellen, 3-4, 3-9 Wärmeleitpaste, 11-13 Watchdog Überwachungsfunktion, 9-2 Überwachungszeiten, 9-2 Wechselspannungsversorgung EMV-Richtlinie, 17-1 Werkzeuge, 10-12, 11-2 Windows 2000 Festplatte partitionieren, 11-17 Installation, 11-21 Sprachauswahl, 11-23 Windows NT, 11-16 SIMATIC Box PC 840 V2 Index-5 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 196 Index SIMATIC Box PC 840 V2 Index-6 Betriebsanleitung, Ausgabe 05/2006, A5E00244262-04...
Seite 198 Siemens AG Automation and Drives Industrial Automation Systems Postfach 4848 90437 NÜRNBERG DEUTSCHLAND www.siemens.de/automation...

Siemens SIMATIC Box PC 840 V2 Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC Box PC 840 V2

Inhaltszusammenfassung für Siemens SIMATIC Box PC 840 V2
