Betriebsanleitung (kompakt)
1.5 Einbauen/Anbauen
Gewinde M6 oder Bohrungen mit 7 mm Durchmesser
1)
Nur bei 15''-Tastenfronten sind Ausschnitte für die Schächte der Einschubstreifen
2)
notwendig.
Nur bei 19''-Touchfronten sind vertikal 2 Spannbügel für die Spannbügelbefestigung
3)
notwendig.
Einbauausschnitt anfertigen
Arbeitsschritte zum Anfertigen des Einbauausschnitts
1
2
3

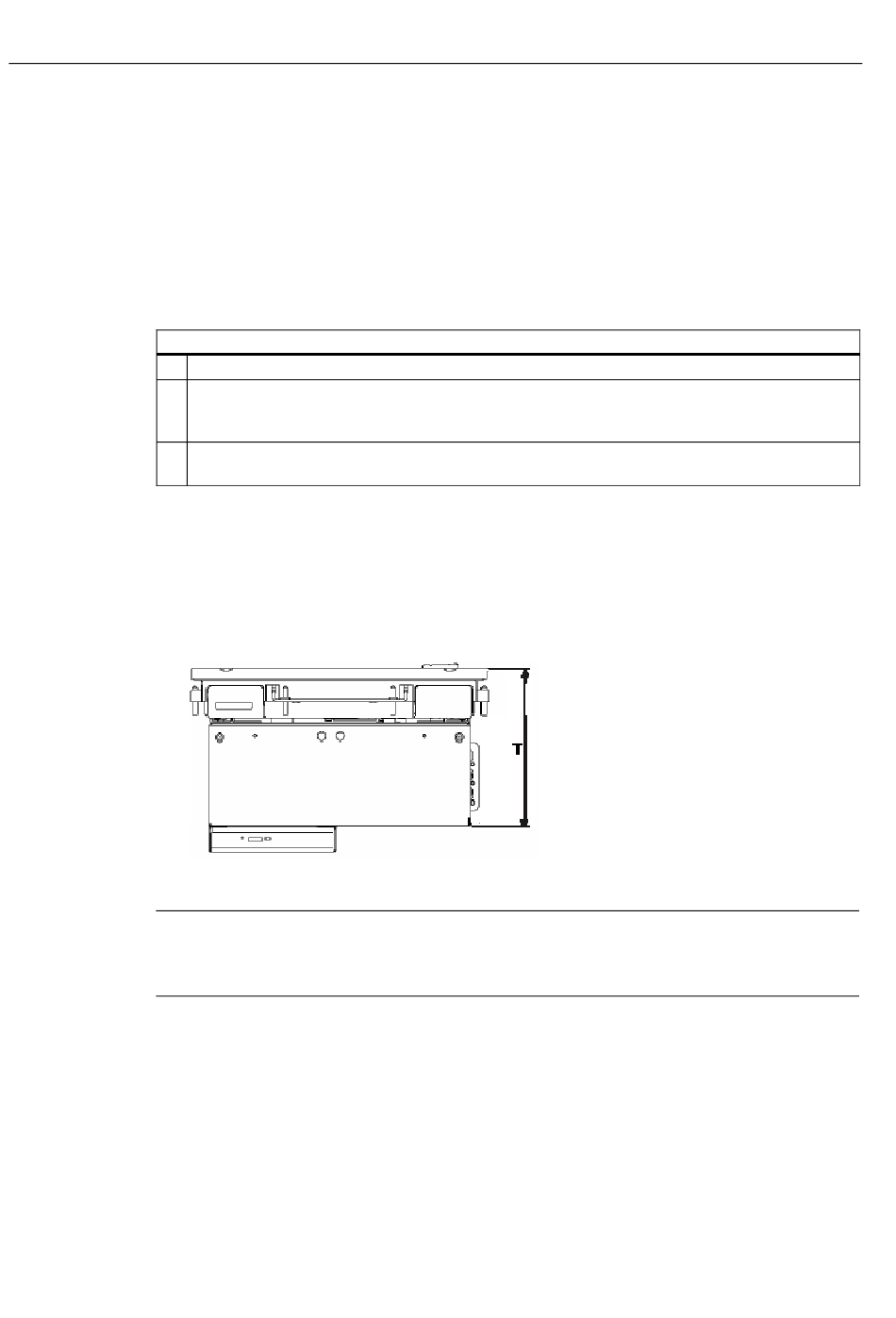

1.5.3 Einbautiefe des Geräts
Hinweis
Zusätzliche Gerätetiefe mit DVD-Laufwerk
Bei Verwendung eines Geräts mit DVD-Laufwerk vergrößert sich die Gerätetiefe um 28mm.
1-4
Wählen Sie eine geeignete Einbaufläche unter Berücksichtigung der Einbaulage aus.
Prüfen Sie anhand der Abmessungen, ob die erforderlichen Anschraubpunkte oder Druckpunkte
rückseitig und der Dichtungsbereich nach der Fertigung des Einbauausschnittes frei zugänglich
sind. Sonst ist der Einbauausschnitt unbrauchbar.
Fertigen Sie den Einbauausschnitt gemäß den Abmessungen. Verwenden Sie hierzu die dem
Gerät beigefügte Papierschablone.
Bedieneinheit
Tastenfront mit 12"-TFT
Tastenfront mit 15"-TFT
Touchfront mit 12"-TFT
Touchfront mit 15"-TFT
Touchfront mit 19"-TFT
Betriebsanleitung, Ausgabe 04/2006, A5E00795255
T
147 mm
172 mm
162 mm
166 mm
182 mm
SIMATIC Panel PC 577
