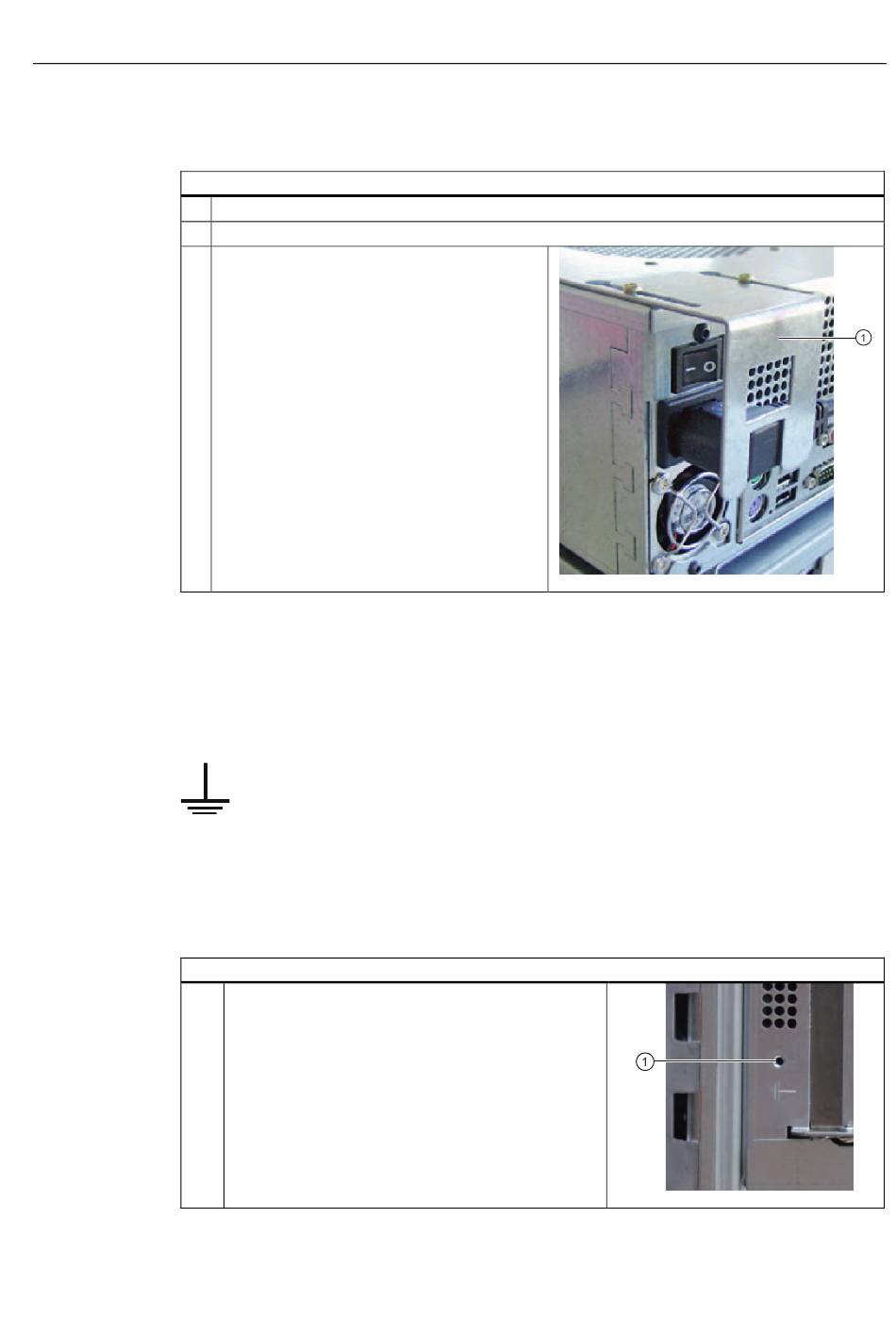

Siemens SIMATIC Panel PC 577 Betriebsanleitung Seite 17

Stromversorgung anschliessen
Arbeitsschritte zum Anschliessen des Geräts an die Stromversorgung AC 110 / 230 V
1
2
3
1.6.3 Potenzialausgleich anschliessen
Eine niederohmige Erdungsverbindung verbessert die Ableitung von Störungen, die über
externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen
werden. Der Potenzialausgleichsanschluss des Geräts befindet sich bei den
Anschlusselementen der Rechnereinheit und ist mit folgendem Symbol gekennzeichnet:
Bild 1-4
Potenzialausgleich anschliessen
Notwendiges Werkzeug für den Potenzialausgleichsanschluss: Schraubendreher TORX T20
Arbeitsschritte zum Anschliessen des Potenzialausgleichs
(1)
SIMATIC Panel PC 577
Betriebsanleitung, Ausgabe 04/2006, A5E00795255
AC-Stromquelle abschalten.
Stromversorgung über Stecker anschließen.
Stecker am Gerät mit Netzsteckerverriegelung
(1) arretieren.
Potenzialausgleich
Potenzialausgleichsanschluss (Gewinde M4) (1) am
Gerät (große Oberfläche, großflächig kontaktiert) mit
dem zentralen Erdungspunkt des Schaltschranks
verbinden.
Der Mindestquerschnitt darf 5 mm
unterschreiten.
nicht
2
