Montage
Einstellung der Mischeinrichtung auf Flüssiggasbetrieb
Prüfung der Mischeinrichtung
Die Mischeinrichtung des Brenners ist
ab Werk auf Erdgasbetrieb
ausgerüstet.
Für den Betrieb mit Flüssiggas
Mischeinrichtungen wie folgt umbauen.
G 02.160/210
V-G 02.120
6,5
25
10

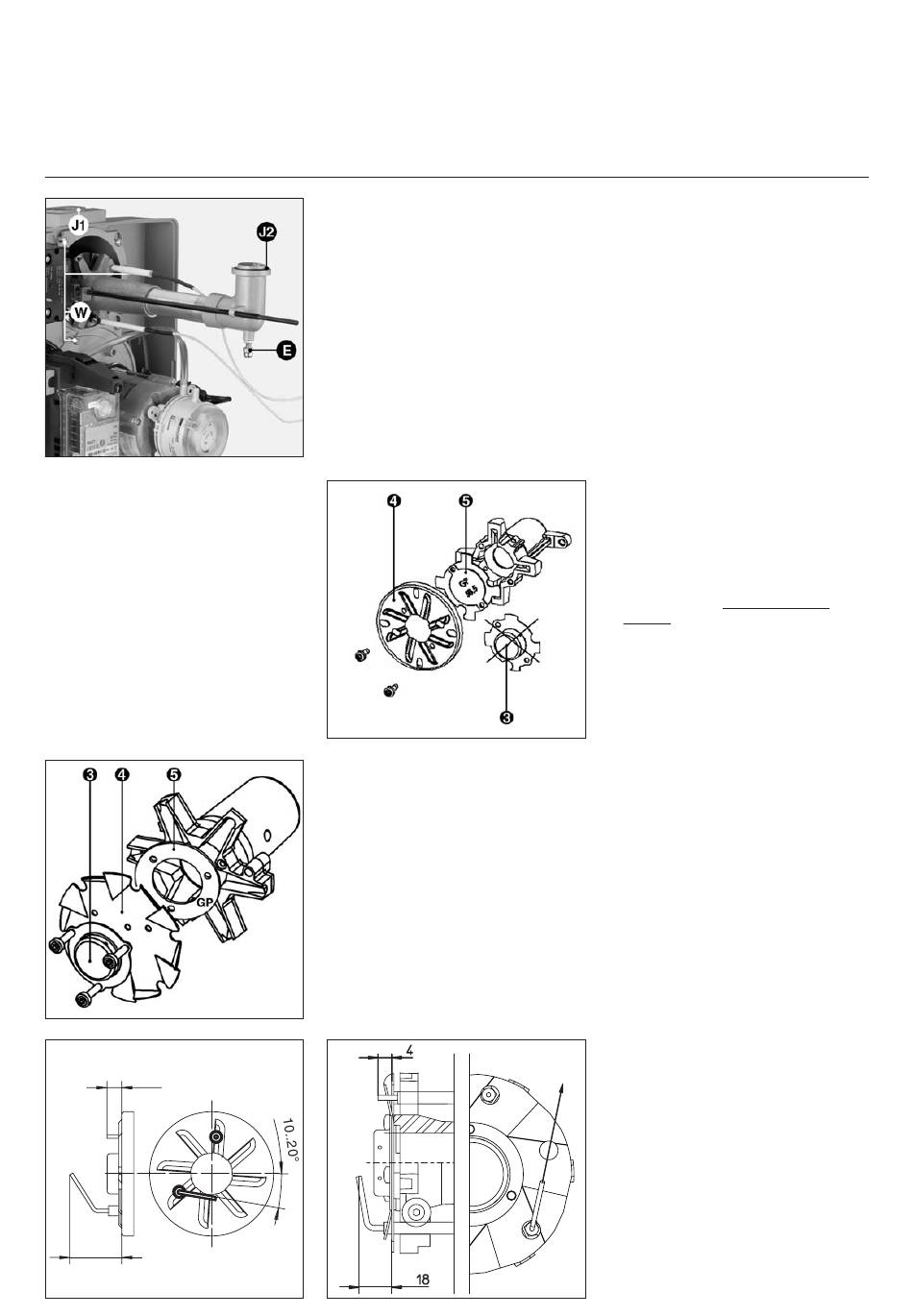

Kontrolle der Mischeinrichtung
· Die drei Deckelschrauben W lösen.
· Deckel abnehmen.
· Kontermutter E der Gasrohrhalte-
rung lösen
· Halteschraube lösen.
· Mischeinrichtung herausziehen.
Einstellung auf Flüssiggasbetrieb
Brenner G 02.160/210
· Stützgasblende 3 und Stauscheibe 4
demontieren.
· Zwischenstück 5 (mit Gehäuse
geliefert) montieren.
· Stauscheibe 4 und Stützgasblende 3
wieder montieren.
V-G 02.160/210
01/2006 - Art. Nr. 13 019 655A
Einstellung auf Flüssiggasbetrieb
Brenner G 02.120
· Stützgasblende 3 und Stauscheibe 4
demontieren.
· Zwischenstück 5 (mit Gehäuse
geliefert) montieren.
· Stauscheibe 4 ohne Stützgas-
blende 3 wieder montieren.
G 02.120
Prüfung der Mischeinrichtung
· Einstellung der Ionisationssonde und
der Zündelektrode gemäss Darstel-
lungen prüfen.
