Komponenten auf der Vorderseite
xw4200 Komponenten auf der Vorderseite

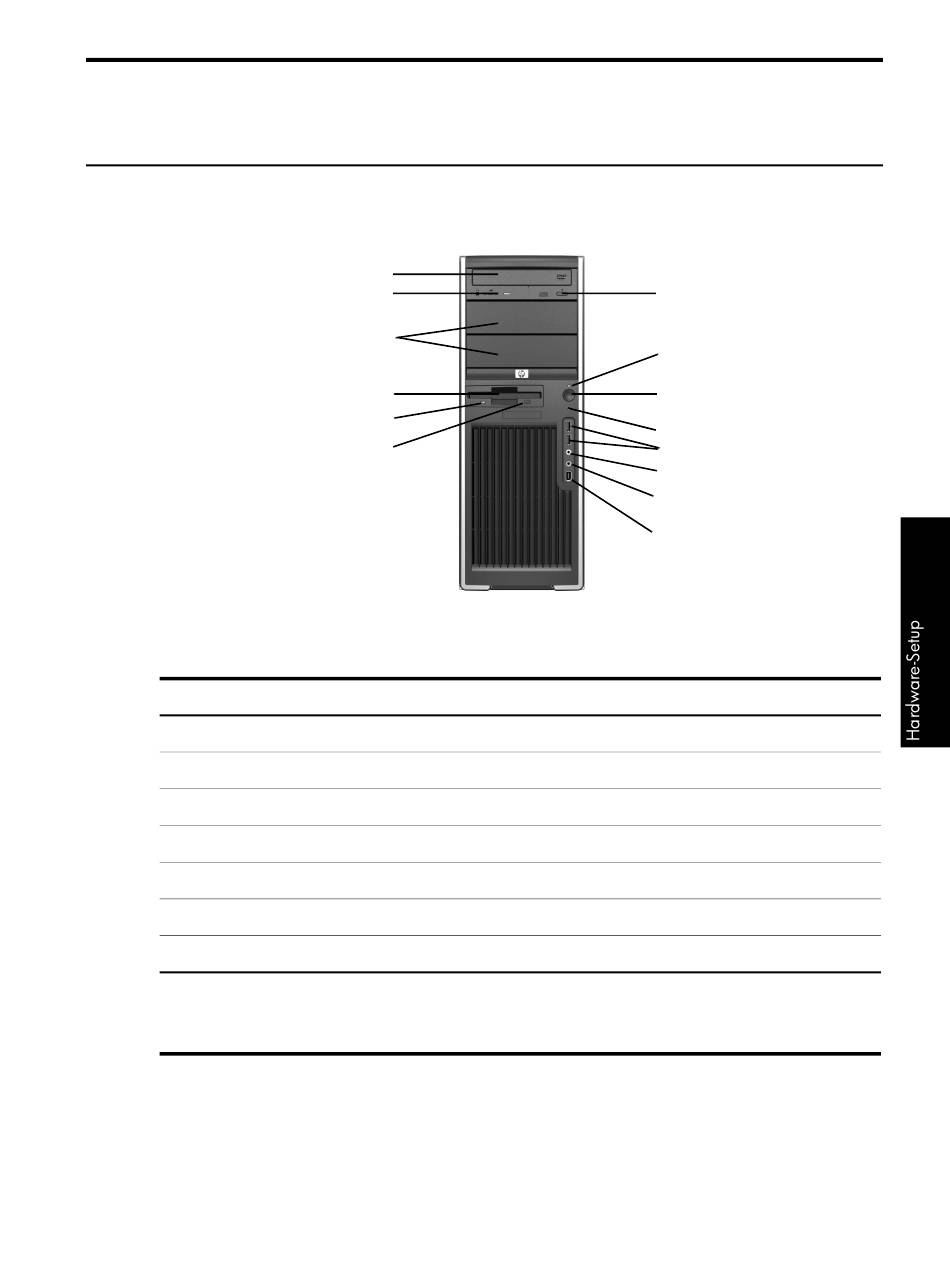

Abbildung 2-3 xw4200 Komponenten auf der Vorderseite
Tabelle 2-2 xw4200 Komponenten auf der Vorderseite
Nr.
1 Optisches Laufwerk*
2 LED-Anzeigen für die optischen Laufwerke
3 5,25-Zoll-Laufwerksschächte
4
Diskettenlaufwerk (optional)
5 LED-Anzeige für das Diskettenlaufwerk
6 Diskettenauswurftaste
7 Auswurftaste für das optische Laufwerk
HINWEIS: *Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM-, DVD+R/RW-Laufwerk bzw.
um ein CD-RW-/DVD-Combo-Laufwerk.
HINWEIS: **IEEE-1394a ist ein optionales Leistungsmerkmal. Wenn Sie das Gerät ohne diese Option erworben haben, ist dieser
Anschluss mit einem schwarzen Aufkleber verdeckt.
1
2
3
4
5
6
Beschreibung
7
8
9
10
11
12
13
14
Nr. Beschreibung
8 Betriebsanzeige
9 Netzschalter
10 LED-Anzeige für die Festplatte
11
USB (Universal Serial Bus)-Anschlüsse
12 Kopfhöreranschluss
13 Mikrofonanschluss
14 IEEE-1394a-Anschluss**
Komponenten auf der Vorderseite 13
